инструкция по эксплуатации станка JET серии ZX
11
Например:
Наружное резание хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом из
твердого сплава при числе оборотов 1255
об/мин.
Грубая обдирка:
Глубина резания.............................................. 2 мм
Подача мм на оборот ................................... 0,2 мм
(Установка механизма подачи 4, G и I).
Получистовая обработка:
Глубина резания........................................... 0,5 мм
Подача мм на оборот ................................... 0,1 мм
(Установка механизма подачи 4, G и II).
Чистовая обработка:
Глубина резания........................................... 0,2 мм
Подача мм на оборот ................................. 0,05 мм
(Установка механизма подачи 4, G и III).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
6.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в
каждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще меньше.
Направление нарезания резьбы может быть
выбрано включающим рычагом (А, рис.14).
Установите рычаг выбора механизма передачи
(E, F, G, H рис.14) в желаемое положение.
А) Нарезание метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого прохода.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время всего
процесса нарезания резьбы остается закрытым.
- Включите станок с самым малым числом
оборотов вращения.
- В конце резки остановите мотор и,
одновременно перемещением поперечного
суппорта отведите резьбовой резец от
заготовки (учитывайте холостой ход резца:
останавливайте мотор своевременно)
- Включите мотор в противоположном
направлении, пока резец снова не достигнет
своего исходного положения.
- Установите снова глубину резания
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрических шагов
однозаходной резьбы с помощью лимба:
Большинство метрических шагов однозаходной
резьбы могут быть нарезаны с помощью лимба.
Здесь можно после каждого рабочего прохода
открывать гаечный замок ходового винта и
возвращать продольный суппорт в исходное
положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
6.7 Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующийся
сверлильный патрон (опция) с конусной
оправкой МК-4 (МК-5).
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Чтобы вынуть сверлильный патрон, полностью
закрутите пиноль задней бабки.
7. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от
непроизвольного включения.
Вытащите сетевой штекер и нажмите
выключатель аварийного отключения!

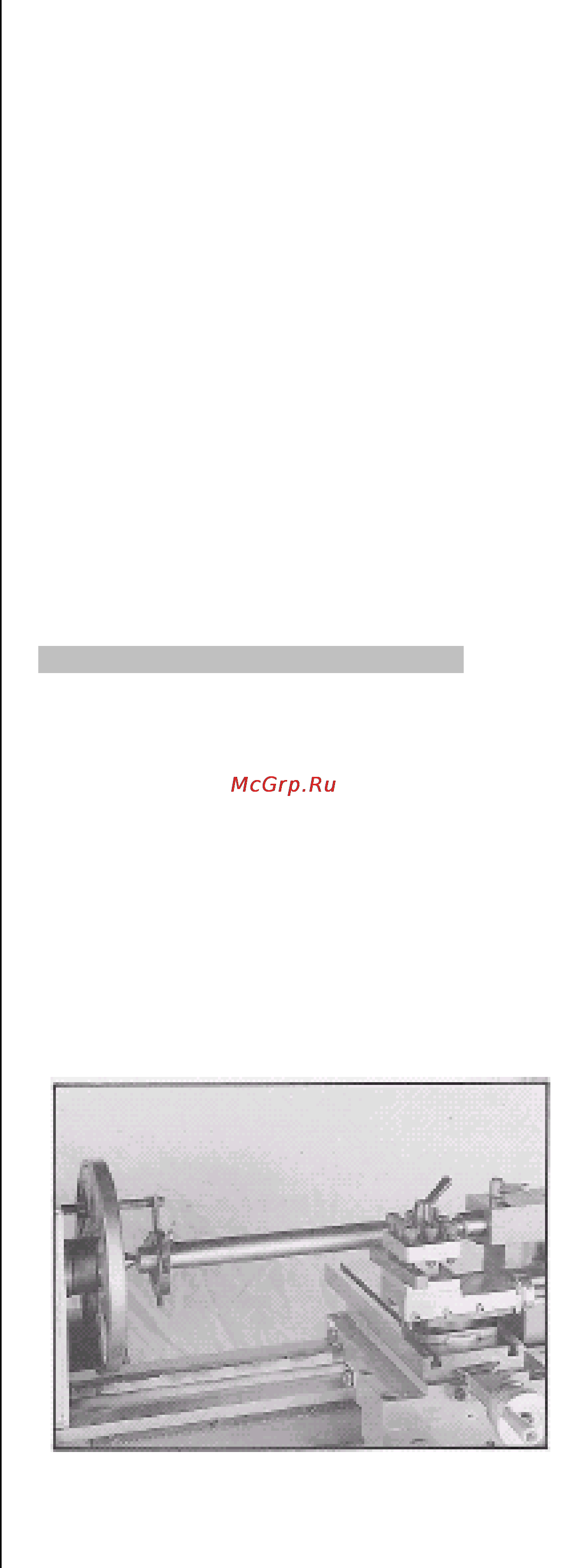

7.1 Обточка между центрами
Оденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут водилом
планшайбы (Рис.18).
Смазывайте жесткий центр задней бабки, чтобы
избежать износа.
Рис.18
