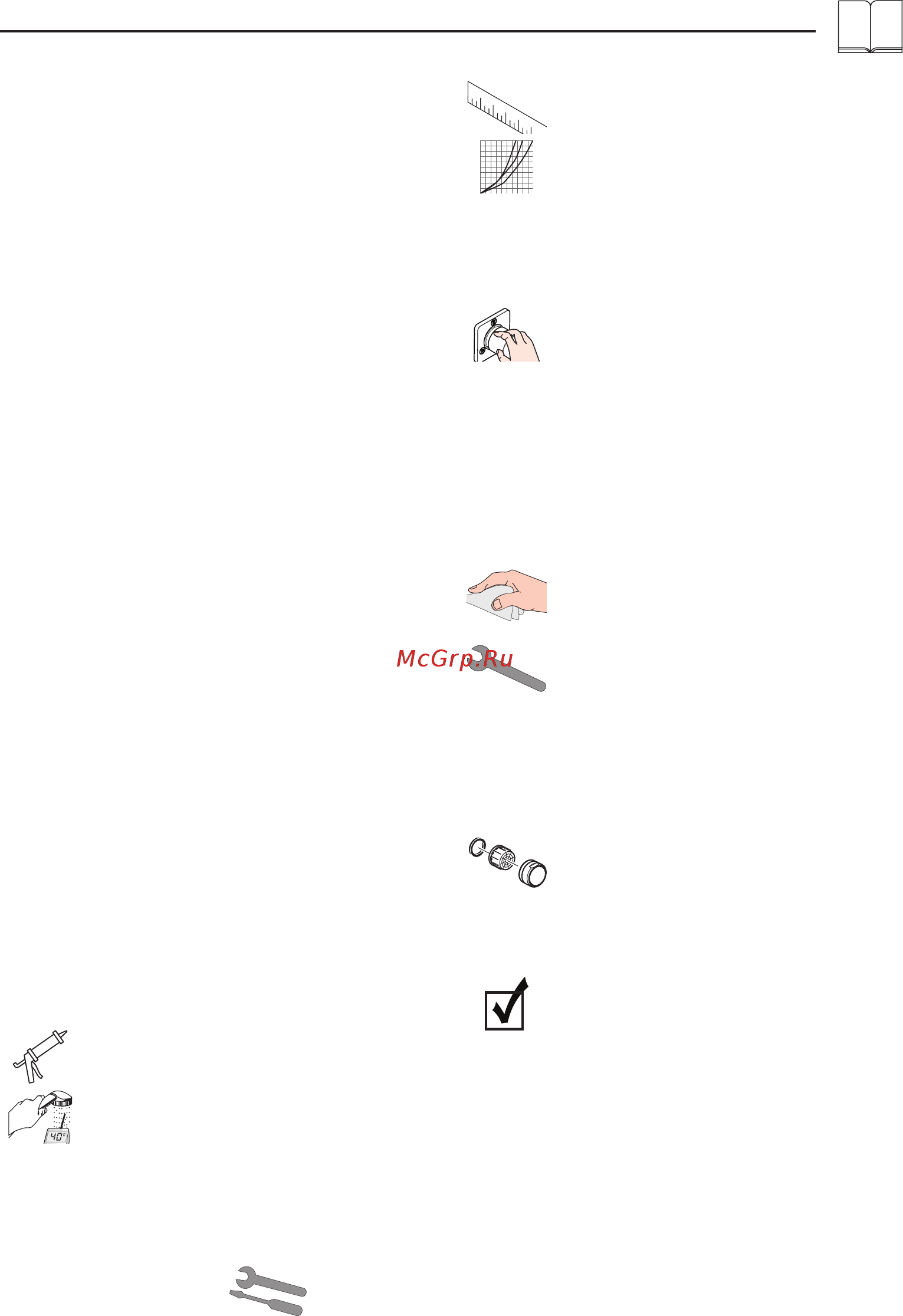

Montaža Glejte stran 31.
Preskusni znak (glejte stran 34)
Rezervni deli (glejte stran 40)
XXX = Barve
000 krom
800 videz legiranega jekla
Vzdrževanje (glejte stran 39)
Delovanje protipovratnega ventila je
potrebno v skladu z DIN EN 1717 in
skladno z državnimi in regionalnimi določili
redno testirati (najmanj enkrat letno).
Čiščenje (glejte stran 39) in
priložena brošura
Upravljanje (glejte stran 38)
• Izliva ne obračajte za več kot 360º, saj
lahko sicer poškodujete gibko cev.
• Hansgrohe priporoča, da zjutraj ali po
daljšem času stagnacije prvega pol litra
vode ne uporabite kot pitno vodo.
Diagram pretoka
(glejte stran 36)
Pretok vode Normalen curek
Pretok vode curek prhe
Mere (glejte stran 36)
Justiranje
Enoročne mešalne baterije z omejevalnikom
tople vode, za justiranje glejte stran 35. V
povezavi s pretočnimi grelniki zapora tople
vode ni priporočljiva.
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Instructions pour le montage
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Armaturo je potrebno montirati, splakniti in testirati v
skladu z veljavnimi predpisi.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 – 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Termična dezinfekcija: maks. 70°C / 4 min
Armature Hansgrohe lahko uporabljate v povezavi s
hidravlično in termično uravnavanimi pretočnimi grelniki,
če je pretočni tlak najmanj 0,15 MPa.
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
23
