6.8.2 Głębokość zainstalowania
Maksymalna głębokość zainstalowania poniżej
statycznego zwierciadła wody: 150 m, patrz rys. 11.
Minimalna głębokość zainstalowania poniżej
dynamicznego zwierciadła wody:
instalowanie pionowe:
podczas uruchamiania i eksploatacji pompa musi
być zawsze całkowicie zanurzona w wodzie.
instalowanie poziome:
pompa musi zostać zainstalowana i pracować
0,5 m poniżej dynamicznego zwierciadła wody.
Jeśli istnieje ryzyko osadzania się mułu, to
pompę należy bezwzględnie zaopatrzyć
wpłaszcz ssawny.
6.8.3 Wpuszczanie pompy do studni
Zaleca się zabezpieczenie pompy linką stalową,
patrz rys. 11, poz. 2.
Linkę zabezpieczającą zluzować tak, aby została
odciążona i następnie zamocować zaciskami
linowymi do głowicy studni.
7. Uruchomienie
Należy zapewnić, by dopływ wody do studni
odpowiadał conajmniej wydajności pompy.
Pompę wolno włączyć dopiero po całkowitym
zanurzeniu jej w czynniku tłoczonym.
Po włączeniu pompy należy ją wyłączyć dopiero
wtedy, gdy tłoczona woda będzie już całkowicie
czysta. Zbyt wczesne wyłączenie pompy zwiększa
ryzyko zatkania części pompy lub zaworu zwrotnego.
8. Eksploatacja
8.1 Przepływ minimalny
Dla zapewnienia wystarczającego chłodzenia silnika
natężenie przepływu nie może spadać poniżej 50 l/s.
Natężenie przepływu może w pewnych warunkach
ulec nagłemu spadkowi. Powodem tego może być
wydajność pompy przekraczająca dopływ wody do
studni. Pompę należy wyłączyć i usunąć zakłócenie.
8.2 Dobór membranowego zbiornika
ciśnieniowego oraz nastawienie
ciśnienia wstępnego i łącznika
ciśnieniowego
Ponieważ układ łagodnego rozruchu powoduje
rozruch pompy trwający 2 s, to ciśnienie na łączniku
ciśnieniowym i w zbiorniku membranowym po
włączeniu pompy będzie niższe od ciśnienia
załączania (p
zał
) nastawionego na łączniku
ciśnieniowym. To niższe ciśnienie nazywamy
ciśnieniem minimalnym (p
min
).
p
min
odpowiada wymaganemu ciśnieniu
minimalnemu na najwyżej położonym odbiorniku +
wysokość podnoszenia i straty tarcia na odcinku
pomiędzy łącznikiem ciśnieniowym lub zbiornikiem
membranowym a najwyżej położonym odbiornikiem
(p
min
= B + C), patrz rys. 12.

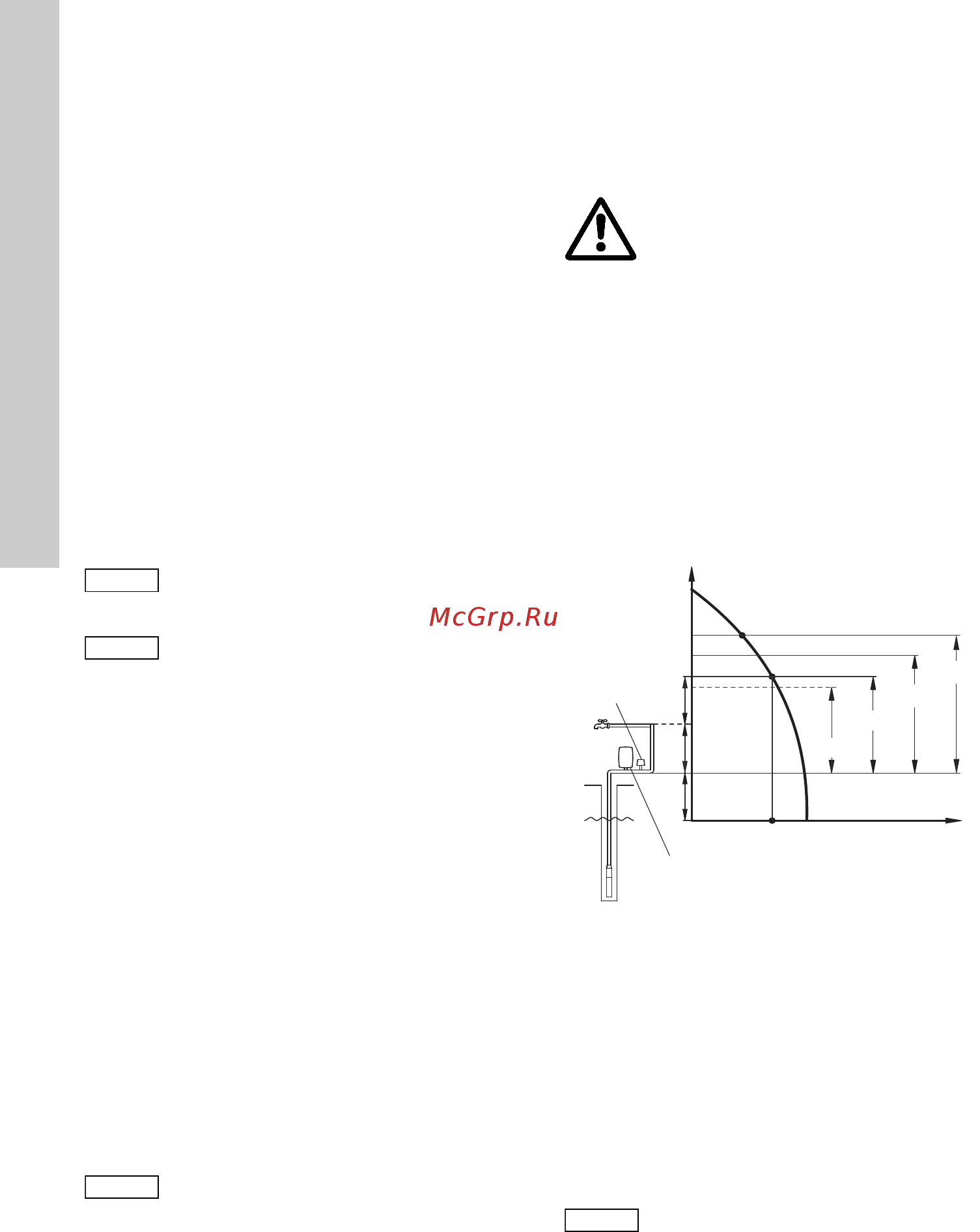

Rys. 12
A: Wysokość podnoszenia + straty tarcia
w rurociągu na odcinku pomiędzy
obniżonym zwierciadłem wody
a membranowym zbiornikiem ciśnieniowym.
B: Wysokość podnoszenia + straty tarcia
w rurociągu na odcinku pomiędzy
membranowym zbiornikiem ciśnieniowym
a najwyżej położonym odbiornikiem.
C: Ciśnienie minimalne na najwyżej położonym
odbiorniku.
p
wst
: Ciśnienie wstępne.
p
min
: Wymagane ciśnienie minimalne.
p
zał
: Ciśnienie załączania nastawione na
łączniku ciśnieniowym.
p
wył
: Ciśnienie wyłączania nastawione na
łączniku ciśnieniowym.
Q
max
: Wydajność maksymalna przy p
min
.
Pompy z instalacją rurową nie wolno
wyciągać za pomocą linki
zabezpieczającej.
Pompy nie wolno wpuszczać ani wyciągać
za kabel silnika.
Zabezpieczenie przed suchobiegiem
działa tylko w zalecanym zakresie
roboczym pompy.
UWAGA
UWAGA
UWAGA
Ostrzeżenie
Instalację należy zaprojektować na
maksymalne ciśnienie tłoczenia pompy.
TM00 6445 3795
Należy zapewnić, by ciśnienie tłoczenia
wybranej pompy przekraczało wartość p
wył
+ A.
C
B
A
Q
p
wst
p
min
p
zał
p
wył
Q
max
Membranowy
zbiornik ciśnieniowy
Łącznik
ciśnieniowy
UWAGA
