Калибр ВДМ-1400 48480 [4/14] Комплектность

Калибр Руководство по эксплуатации

www.kalibrcompany.ru

3. Комплектность

3.1 Мойка поставляется в продажу в следующей комплектации*:

Мойка с кабелем питания 1

Пистолет 1

Насадка удлинитель 1

Насадка с регулируемой головкой 1

Шланг высокого давления 1

Ёмкость для моющих средств с насадкой-

распылителем

Держатель насадок 1

Штуцер входной с фильтром 1

Упаковка 1

Руководство по эксплуатации 1

* в зависимости от поставки комплектация может меняться

4. Общий вид и устройство мойки

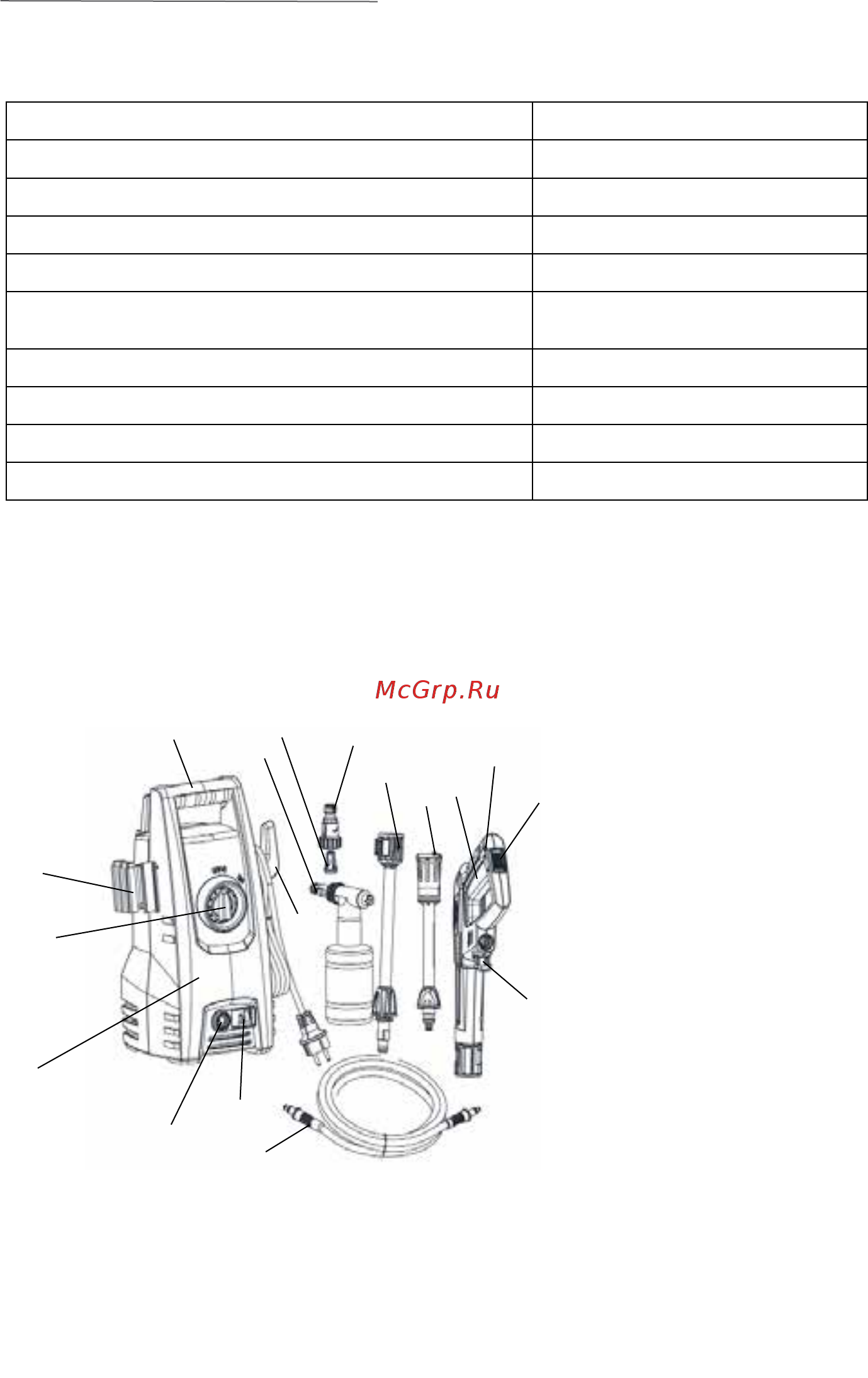

4.1 Общий вид мойки представлен на рис. 1

рис. 1

1 – выключатель;

2 – штуцер выходной;

3 – фиксатор шланга в/д;

4 – шланг высокого давления;

5 – клавиша блокировки курка;

6 – пистолет;

7 – курок;

8 – фиксатор шланга в/д;

9 – насадка-распылитель с

регулируемой головкой;

10 – крюк;

11 – ручка;

12 – держатель насадок;

13 – корпус;

14 – насадка – удлинитель

пистолета;

15 – входной штуцер;

16 – фильтр;

17 – бачок с насадкой-

распылителем
