![Stihl MS-180 14" 11302000473 [39/52] Техобслуживание и заточка пильной цепи](/img/pdf.png)
Stihl MS-180 14" 11302000473 [39/52] Техобслуживание и заточка пильной цепи
MS 170, MS 170 C, MS 180, MS 180 C
pyccкий
37
N Предохранительную шайбу
отпрессовать с помощью
отвёртки
N Снять шайбу
N Звёздочку цепи вместе с
сепаратором игольчатого
шарикоподшипника снять с
коленвала
Монтаж звёздочки цепи
N Цапфу коленвала и сепаратор
игольчатого шарикоподшипника
очистить и смазать смазкой
марки SТlHL (специальные
принадлежности)
N Сепаратор игольчатого
роликоподшипника одеть на
цапфу коленвала
N Звёздочку цепи после одевания
повернуть приблизительно на
1 оборот, чтобы поводок привода
масляного насоса
зафиксировался
N Снова одеть на коленвал шайбу и
предохранительную шайбу
Лёгкое пиление правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работать тупой или поврежденной
пильной цепью – это требует
большого физического напряжения,
имеет следствием высокую
переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные либо изношенные
детали цепи заменить и новые
детали доработать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
Элементы пильной цепи из твёрдого
сплава (Duro) особенно
износостойкие. Для оптимального
результата заточки компания STIHL
рекомендует обращаться к
специализированному дилеру STIHL.
Обязательно соблюдать
нижеприведенные углы и размеры.
Неправильная заточка пильной цепи
– особенно слишком низкие
ограничители глубины – может
привести к повышенной склонности к
обратной отдаче – опасность травмы!

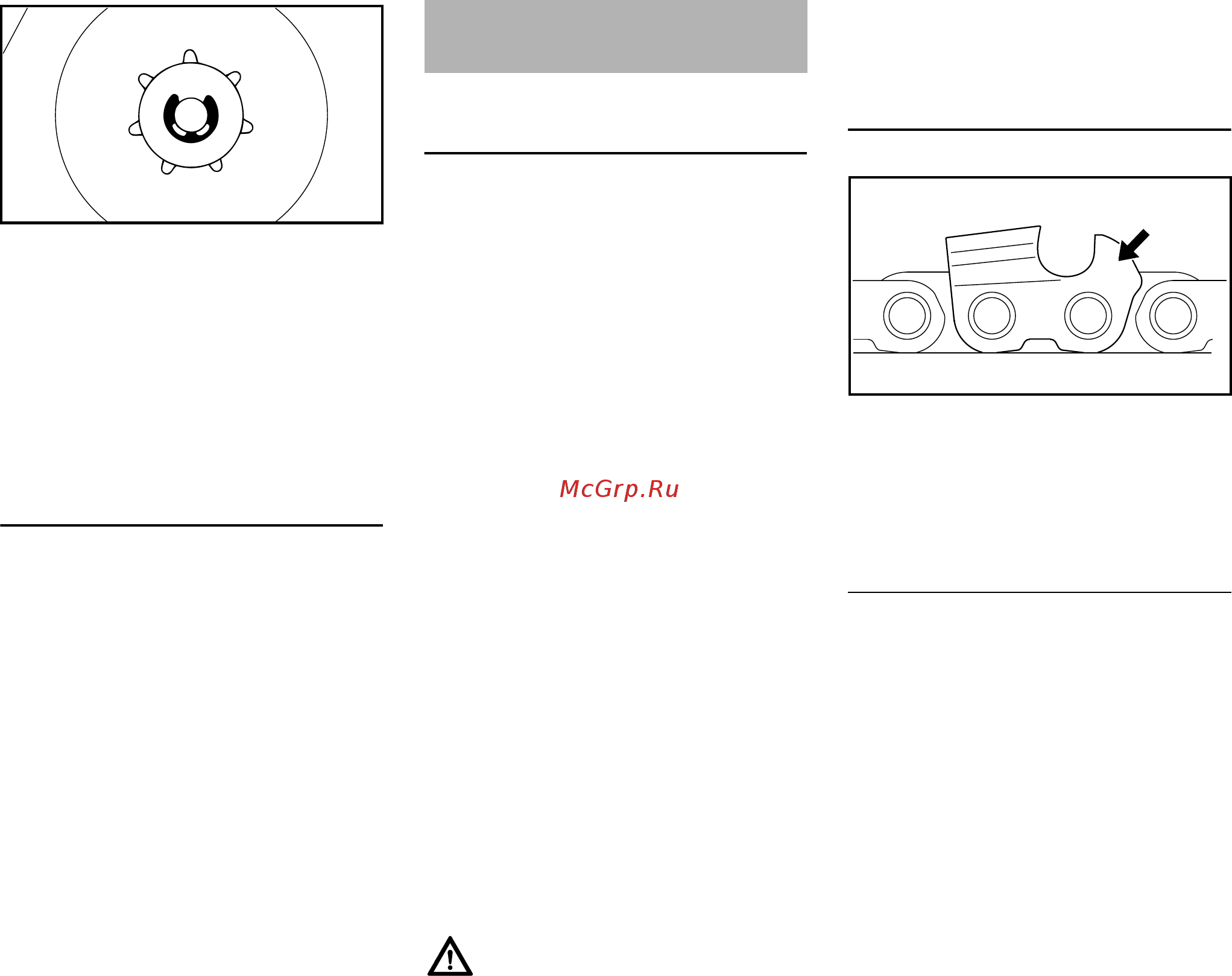

Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубе.
001BA086 KN
Техобслуживание и заточка
пильной цепи
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
