Stihl FSE 52 48160114104 [72/220] Монтировать дуговую рукоятку
![Stihl FSE 52 48160114104 [72/220] Монтировать дуговую рукоятку](/views2/1368119/page72/bg48.png)
FSE 52
pyccкий
70

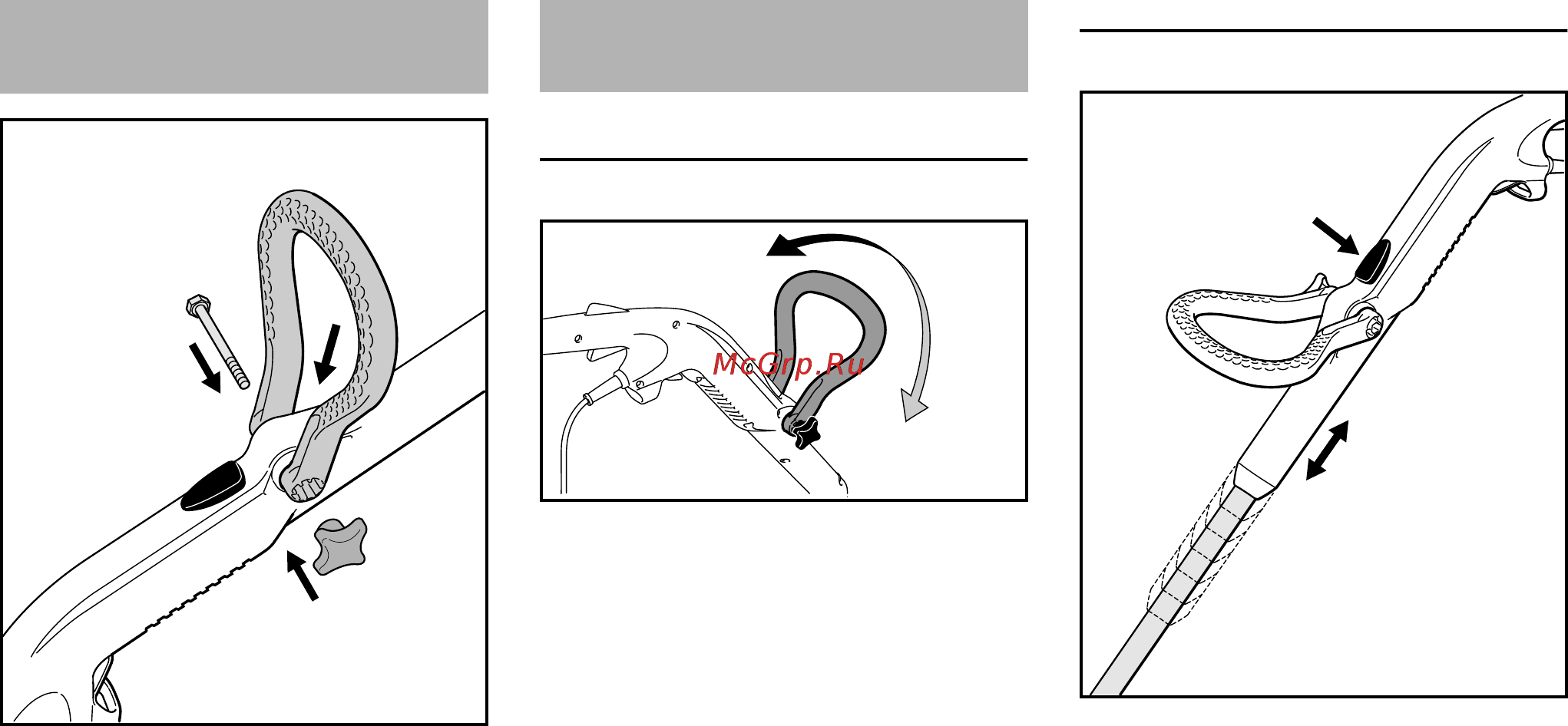

N Дуговую рукоятку (1) выровнять
таким образом, чтобы пустоты на
дуговой рукоятке (1) показывали
в направлении снятия
фиксации (2)
N Дуговую рукоятку (1) одеть на
рукоятку управления (3) пока она
не зафиксируется – при этом
лапку дуговой рукоятки (1)
немного разжать
N Болт (4) провести через
отверстия
N Барашковую гайку (5) закрутить и
затянуть
Регулировка дуговой рукоятки
N Ослабить барашковую гайку (4)
N Дуговую рукоятку (5) сместить в
направлении стрелки и
зафиксировать – различные
положения фиксации
N Затянуть барашковую гайку (4)
Регулировка длины штока
N Нажать снятие фиксации (1)
N Рукоятку управления (2) потянуть
в продольном направлении к
штоку (3) и зафиксировать –
различные позиции фиксации
Позиция при транспортировке
Для транспортировки агрегата с
экономией места шток может
регулироваться до самой короткой
длины.
Монтировать дуговую
рукоятку
3
2
4
9935BA010 KN
1
5
Регулировка рукояток
4
9935BA013 KN
5
2
9935BA009 KN
1
3
