Eurosystems La Zappa 947010250 [5/6] A рычаг привода сцепления b рукоятка c рычаг акселератора d двигатель e транспортировочное ко

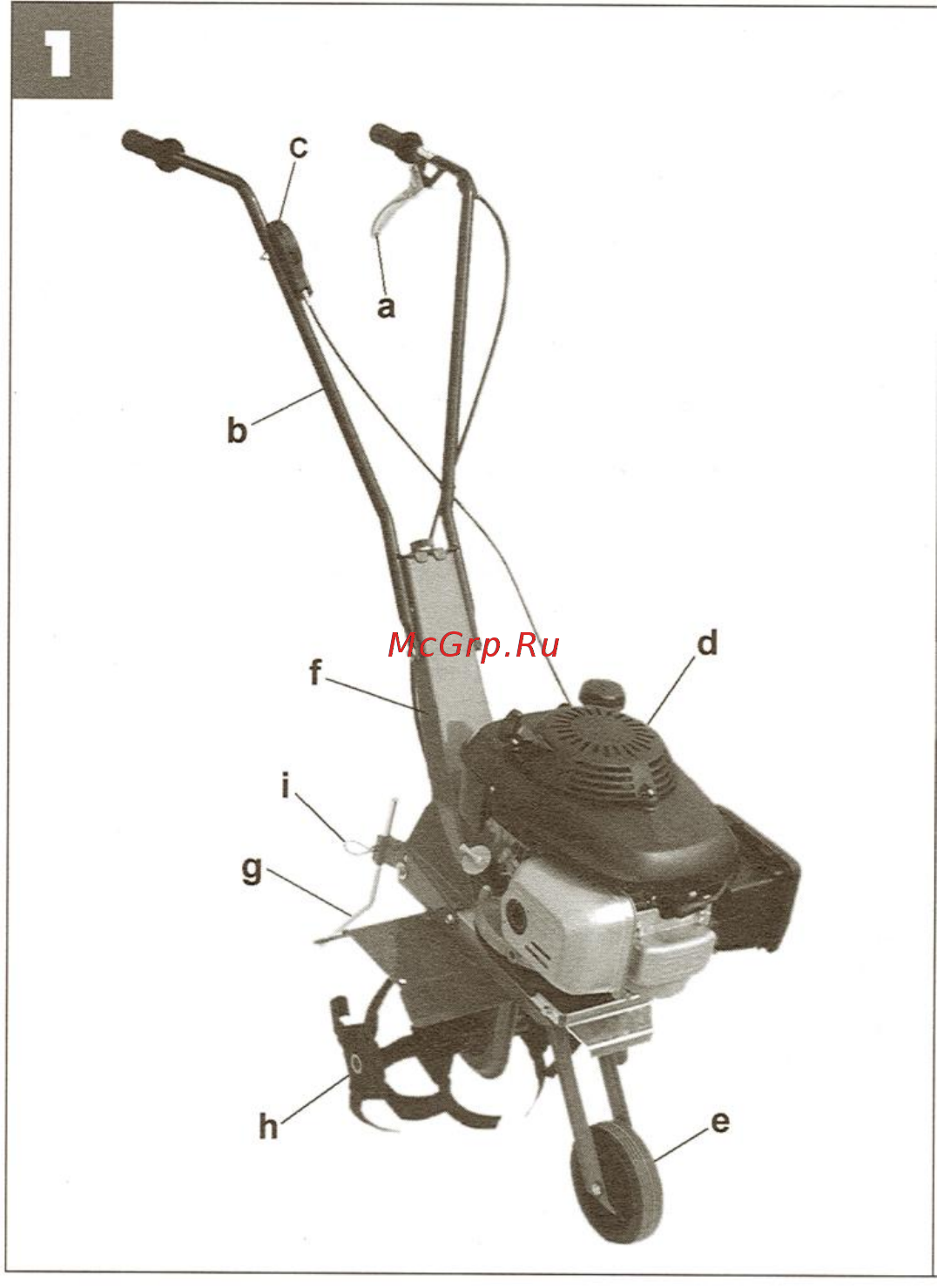

ОПИСАНИЕ:

a) Рычаг привода сцепления;

b) Рукоятка;

c) Рычаг акселератора;

d) Двигатель

e) Транспортировочное ко-

лесо;

f) Опора рукояток;

g) Ограничитель глубины;

h) Рабочий орган (фреза);

i) Шпилька.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ширина фрезерования – 36 см.

Скорость вращения ротора (max) –140 об/мин

Количество передач – 1 вперед

Вес (max) – 25 кг.

ВАЖНО ЗНАТЬ!

Мотокультиватор задуман согласно самой современной концепции

биологической обработки почвы. Не целесообразно обрабатывать

почву на большую глубину т.к. возникает опасность нарушения дея-

тельности микроорганизмов. Каждый садовод и огородник должен

знать, что плодородный слой находится на поверхности, поэтому об-

работка почвы должна производиться на глубину 5-12 см. Эта машина

обеспечивает оптимальную обработку почвы и удобна при работе на

небольших участках и в парниках.

РЕКОМЕНДАЦИИ ПО РАБОТЕ С МОТОКУЛЬТИВАТОРОМ

При работающем двигателе поставьте ножи культиватора на землю, и креп-

ко держа культиватор, погрузите рабочие органы в почву. Потяните рычаг

сцепления, чтобы рабочие органы заглубились в почву. При работе мото-

культиватора ограничитель (g) (рис.1) должен находиться в почве.

ТРАНСПОРТИРОВКА

Вилочный погрузчик может применяться для перемещения мотокультивато-

ра установленного на поддоне. При подъеме машины, установленной на

поддоне, вилы погрузчика должны быть установлены как можно шире. Вес

машины и другие технические характеристики указаны на табличке (рис.1).

Заправленный топливом и маслом мотокультиватор разрешается транспор-

тировать только в горизонтальном положении. При необходимости транс-

портировки машины на боку – необходимо слить топливо из топливного ба-

ка и масло из картера двигателя.

СБОРКА МОТОКУЛЬТИВАТОРА

Если не оговорено заранее, мотокультиватор поставляется в разобранном и

упакованном виде. Для проведения сборки следуйте ниже приведенной ин-

струкции шаг за шагом.

1. Установите транспортировочное колесо (е) рис.1 в паз в нижней ча-

сти рамы и зафиксируйте винтом 67 через шайбу 9 (смотри схему и

спецификацию в конце руководства).

Предупреждение: При работе с мотокультиватором транспортиро-

вочное колесо (е) необходимо снять.

2. Установите ограничитель глубины (g) и зафиксируйте шпилькой (i)

рис. 1.

3. Установите опору рукояток (1) рис.2 на раму мотокультиватора и

закрепите при помощи болтов и шайб (шайбы большего диаметра

должны быть на болтах вставляемых в прорези). Болты закручивать

не полностью.

4. Закрепите рукоятки (2) и (3) на опоре (1) рис.2.Установите необхо-

димую высоту рукояток и затяните болты, которые держат опору.

Предупреждение: Не прилагайте чрезмерного усилия при затягивании

болтов т.к. возможно повредить резьбовое соединение.
