XE 2400

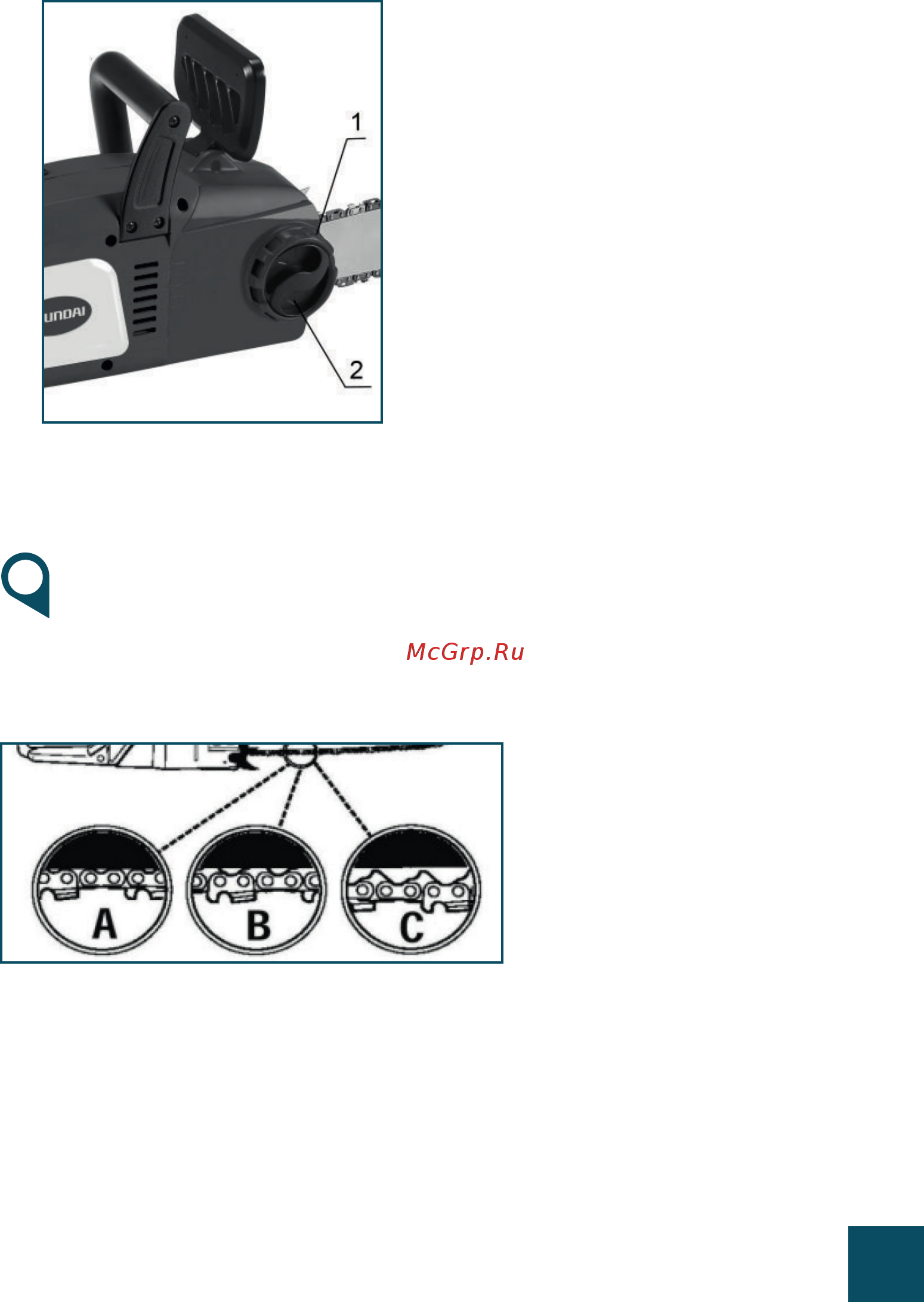

- Чтобы увеличить натяжение цепи пилы XE 2400,

возьмитесь за носок пильной шины и поверните внеш-

нюю часть системы SDS (1) ПО ЧАСОВОЙ СТРЕЛКЕ.

Поворот винта ПРОТИВ ЧАСОВОЙ СТРЕЛКИ позволит

Вам ослабить натяжение.

Убедитесь, что цепь плотно прилегает к пильной шине.

Осуществив регулировку, продолжайте удерживать

носок шины в приподнятом положении и крепко затя-

ните центральную часть системы SDS (2). Правильно

натянутая цепь плотно прилегает к шине со всех сторон

и свободно проворачивается рукой (в перчатках!).

- Если цепь не проворачивается или заедает, значит,

она натянута слишком плотно. В этом случае потре-

буются незначительные регулировки:

Вручную ослабьте центральную часть системы SDS.

Ослабьте натяжение цепи, плавно поворачивая внеш-

нюю часть системы SDS ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

- Проведите цепь назад и вперед по всей шине на

один оборот. Продолжайте регулировку до тех пор,

пока цепь не будет свободно вращаться, но в то же время убедитесь, что она не провисает. Если

необходимо увеличить натяжение, поверните внешнюю часть системы SDS ПО ЧАСОВОЙ СТРЕЛКЕ.

- После установки нужного натяжения крепко затяните внутреннюю часть системы SDS, удерживая

носок шины в приподнятом положении.

ВНИМАНИЕ! Новая пильная цепь может растянуться, поэтому необходимо проверять и коррек-

тировать ее натяжение после каждых 5 пропилов. Это нормально. Цепь быстро приработается,

и необходимость в регулировке будет возникать гораздо реже.

В случае если цепь чрезмерно провисла или слишком сильно натянута, зубчатое колесо, шина, цепь

изнашиваются намного быстрее. На рисунке ниже проиллюстрировано правильное натяжение при

холодной цепи (А), теплой цепи (В), а также цепи, натяжение которой необходимо отрегулировать (С).

ЗАПРАВКА МАСЛЯНОГО БАКА:

1 Отключите пилу от сети питания.

2 Установите пилу на ровной горизонтальной поверхности.

3 Открутите крышку наливной горловины бака.

4 Залейте необходимый объем масла в бак, контролируя его уровень по мерному окну.

5 Плотно закрутите крышку на горловину бака.
