4. КОМПЛЕКТНОСТЬ

Электронасос с кабелем — 1 штука

Руководство по эксплуатации — 1 штука

Тара упаковочная — 1 штука

5. УСТРОЙСТВО ПРИБОРА

Электронасос (см. рис.2) состоит из однофазного электродвигателя переменного тока

и насосной части, выполненных в виде моноблока.

Электродвигатель состоит из ротора, статора и

шарикоподшипников, заполнен экологически

безопасным маслом. В обмотку статора встроена

термозащита, предохраняющая насос от перегре-

ва.

Насосная часть состоит из корпуса, в котором

находится латунная крыльчатка.

В верхней части электронасоса расположена

крышка с внутренней трубной резьбой. Крышка

имеет два ушка для крепления электронасоса

тросом.

Соединение электронасоса с питающей сетью

осуществляется посредством электрокабеля,

имеющего заземляющий контакт.

Поставщик постоянно работает над улучшением

конструкции электронасоса, поэтому возможны

изменения, не отраженные в данном руко-

водстве, не ухудшающие качества изделия.

6. МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ НАСОСА

Руководство по эксплуатации 7

5.3311/331298

До начала всех работ с насосом необходимо отключить его

от сети и исключить возможность случайного включения!

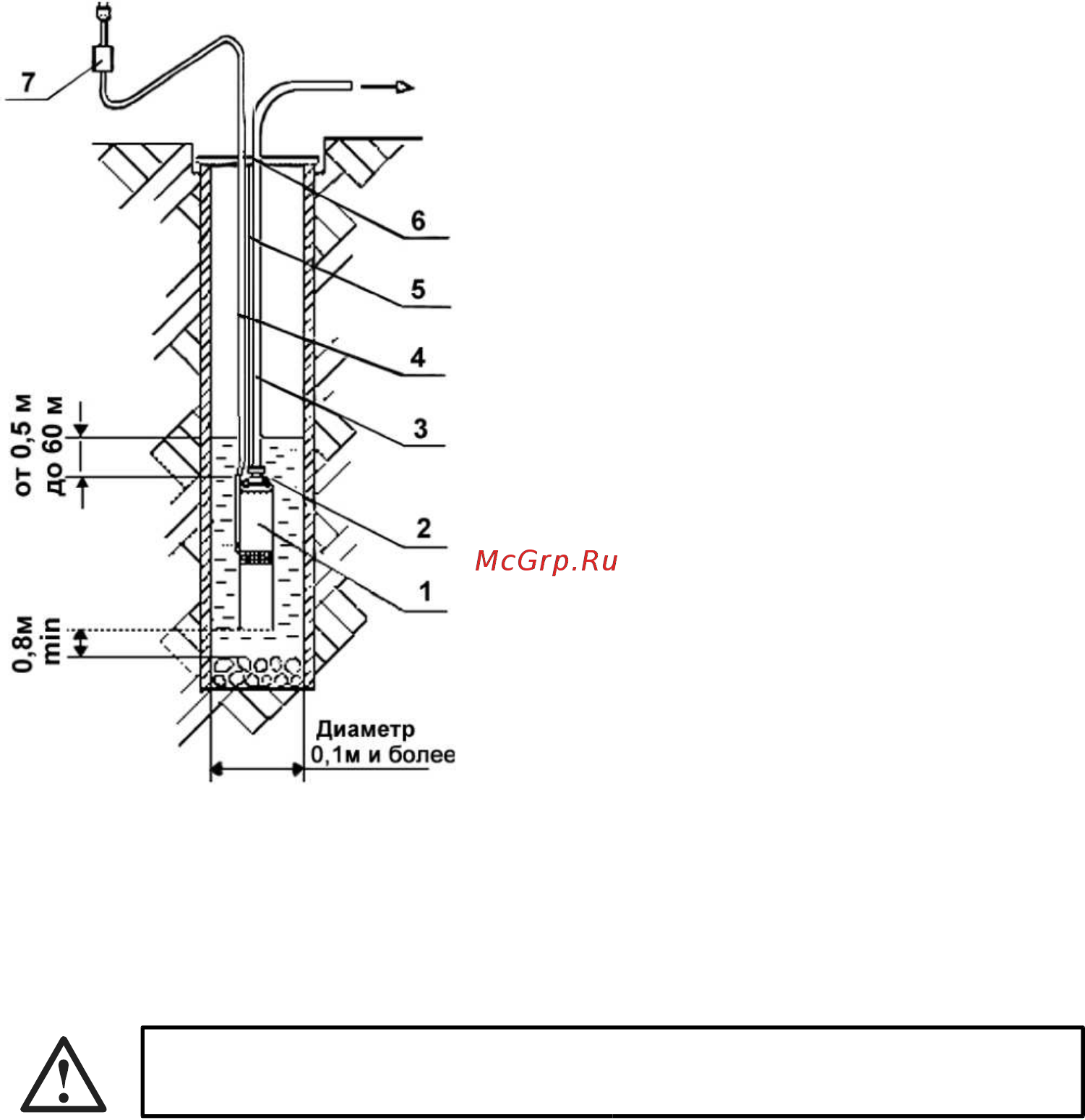

Рисунок 2.

Усл овные обозначе ния эле ментов схе мы:

1 – электронасос;

2 – хомут шланга;

3 – шланг;

4 – шнур сетевого питания;

5 – шнур;

6 – место крепления подвески
