Техническая информация
Технические
характеристики
43
Подсоединение HDMI
Интерфейс HDMI (high-definition multimedia interface) позволяет Вам наслаждаться цифровыми изображениями высокой четкости и
высококачественным звуком с помощью подсоединения телевизора и оборудования.
Совместимое с интерфейсом HDMI оборудование (*1), снабженное выходным разъемом HDMI или DVI, например, спутниковый
приемник, DVD-плеер или игровая приставка может быть подсоединено к разъему HDMI с помощью HDMI-совместимого
(полнопроводного) кабеля.
Подробнее о подсоединениях см. раздел “Внешнее оборудование” (стр. 38).
Интерфейс HDMI является первым в мире полностью цифровым бытовым аудио-видео интерфейсом, совместимым с сигналами
несжатого формата.
Если внешнее оборудование имеет только выход DVI, подсоедините разъем HDMI1 с помощью кабеля с адаптером с DVI на HDMI
(2).
Когда используется кабель с адаптером с DVI на HDMI, подсоедините аудио кабель к входному аудио разъему (HDMI1:
используйте разъем AV2 IN AUDIO).
Аудио установки могут быть выполнены на экране меню “Вход HDMI1 / 3”. (стр. 20)
Применимые частоты дискретизации для аудио сигнала (2ch L.PCM): 48 кГц, 44,1 кГц, 32 кГц
Разъемы HDMI2 предназначены только для цифровых аудио сигналов.
Использование с ПК не гарантируется. Применимы только видео форматы HDMI, указанные в таблице HDMI ниже (стр. 44).
Если подсоединенное оборудование имеет функцию регулировки формата изображения, то установите формат изображения на
значение “16:9”.
Эти соединители HDMI являются соединителями “Типа A”.
Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection).
Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входным разъемам “COMPONENT”,
“S-VIDEO” или “VIDEO”, чтобы получать аналоговые сигналы.
Входной разъем HDMI может использоваться только со следующими сигналами изображения:
480i, 480p, 576i, 576p, 720p, 1080i и 1080p. Подберите установки выходного сигнала цифрового оборудования.
Относительно подробностей о применимых сигналах HDMI, см. стр. 44.
(1): На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.
(2): Обратитесь в Ваш местный магазин по продаже цифрового оборудования.
Подсоединение ПК
К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук.
Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота вертикальной развертки от 59
до 86 Гц (сигнал, содержащий более 1024 линий, может вызвать неправильное отображение изображения).
Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.
Примечание
Некоторые модели ПК не могут быть подключены к этому телевизору.
При использовании ПК установите качество цвета дисплея ПК на самое высокое значение.
Относительно подробностей применимых сигналов ПК, см. ниже.
Максимальное разрешение дисплея
Формат
4:3
1 024 x 768 пикселы
16:9
1 366 x 768 пикселы

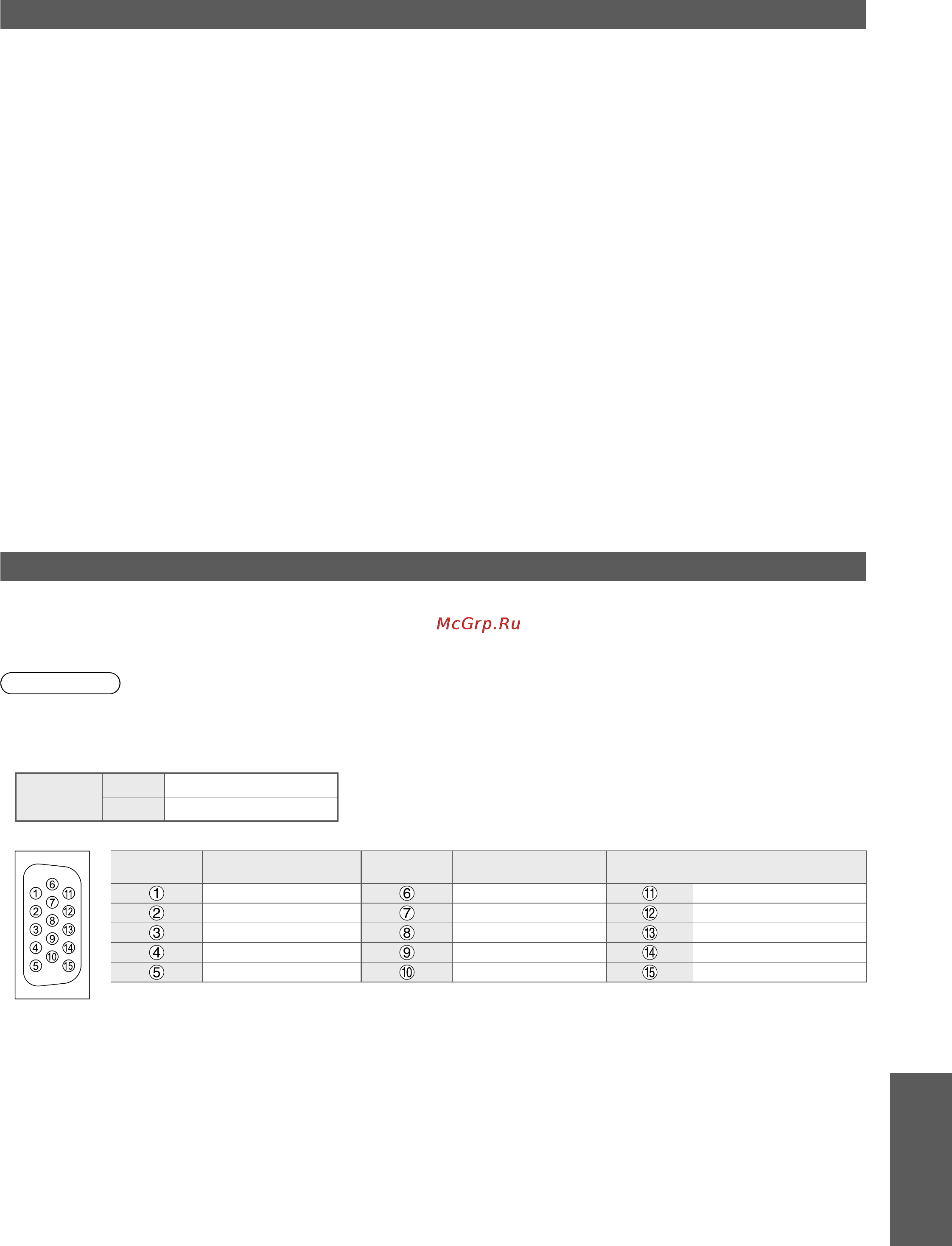

Сигнал 15-штырькового соединителя D-sub
Штырек No.
Название сигнала
Штырек No.
Название сигнала
Штырек No.
Название сигнала
R GND (Заземление) NC (не подключено)
G GND (Заземление) NC (не подключено)
B GND (Заземление) HD
NC (не подключено) NC (не подключено) VD
GND (Заземление) GND (Заземление) NC (не подключено)
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
TX-LR32X15_RU.indb 43TX-LR32X15_RU.indb 43 4/17/09 2:18:18 PM4/17/09 2:18:18 PM
