Инструкция по эксплуатации

IN-200W • IN-400W • IN-600W • IN-1000W • IN-1300W • IN-1300W-24

www.avs-auto.ru

1. Управление инвертором

• Установите переключатели с положениями ON/OFF инвертора и электроприбора в положение

«OFF» (если это предусмотренно в данной модели).

• Подключите инвертор к сети автомобиля через прикуриватель или с помощью клем к аккумулятору

автомобиля (в зависимости от модели). Включите переключатель инвертора. Затем включите

переключатель электроприбора — он должен работать нормально.

• После окончания работы с инвертором, переведите переключатель в положение OFF, и отсоедините

инвертер от прикуривателя автомобиля или свинцовой аккумуляторной батареи.

ПРИМЕЧАНИЕ:

• Как правило, для электроприборов указана номинальная мощность, старайтесь не превышать её.

• Наиболее подходящая нагрузка — это резистивная нагрузка, такая как лампа накаливания. Для

индуктивной нагрузки, такой как электромотор, телевизор и др., пусковая мощность, как правило,

превышает в 2-6 раз нормальную рабочую мощность. Определить сможет ли прибор работать с

нестандартной нагрузкой можно только экспериментальным путём.

• Существуют факторы, ограничивающие использование прибора, такие как входное напряжение,

мощность нагрузки, температура и т.д. См. раздел «СРЕДСТВА ЗАЩИТЫ».

2. USB-порт

Выход USB-порта имеет на выходе стабилизированное напряжение 5В постоянного тока для

внешнего оборудования. Максимальный выходной ток для USB-порта — 500мА, может питать или

заряжать портативное устройство с USB-портом.

Примечание: Перед использованием USB-порта, убедитесь, что оборудование может питаться через

USB-порт и что максимальное значение рабочего тока не превышает 500 мА.

Управление

• Сигнал при снижении напряжения: когда напряжение на входе опустится ниже 10.6В, раздастся

прерывистый звуковой сигнал, предупреждающий пользователя о том, что включится защита инвер-

тора от низкого напряжения. При использовании компьютера или схожего оборудования, убедитесь,

что вся информация сохранена.

• Защита от низкого напряжения: Инвертор выключится автоматически, если напряжение на входе

будет ниже 10В. Раздастся непрерывный продолжительный сигнал, включится красный индикатор,

в то время как зелёный погаснет. Необходимо как можно скорее выключить инвертор и перезаря-

дить батарею.

• Защита от избыточного напряжения: Инвертор выключится автоматически, если напряжение на

входе будет выше 15В. Раздастся непрерывный продолжительный сигнал, включится красный

индикатор, в то время как зелёный погаснет. Необходимо выключить инвертор и отрегулировать

входное напряжение до приемлемого диапазона.

• Защита от перегрузок: Инвертор выключится автоматически, если мощность нагрузки превысит

номинальную мощность. Раздастся непрерывный продолжительный сигнал, включится красный

индикатор, в то время как зелёный погаснет. После 3 -5 секунд,устройство перезапустится автома-

тически, и вернётся к нормальной работе, после того как снизится избыточная нагрузка.

Средства защиты

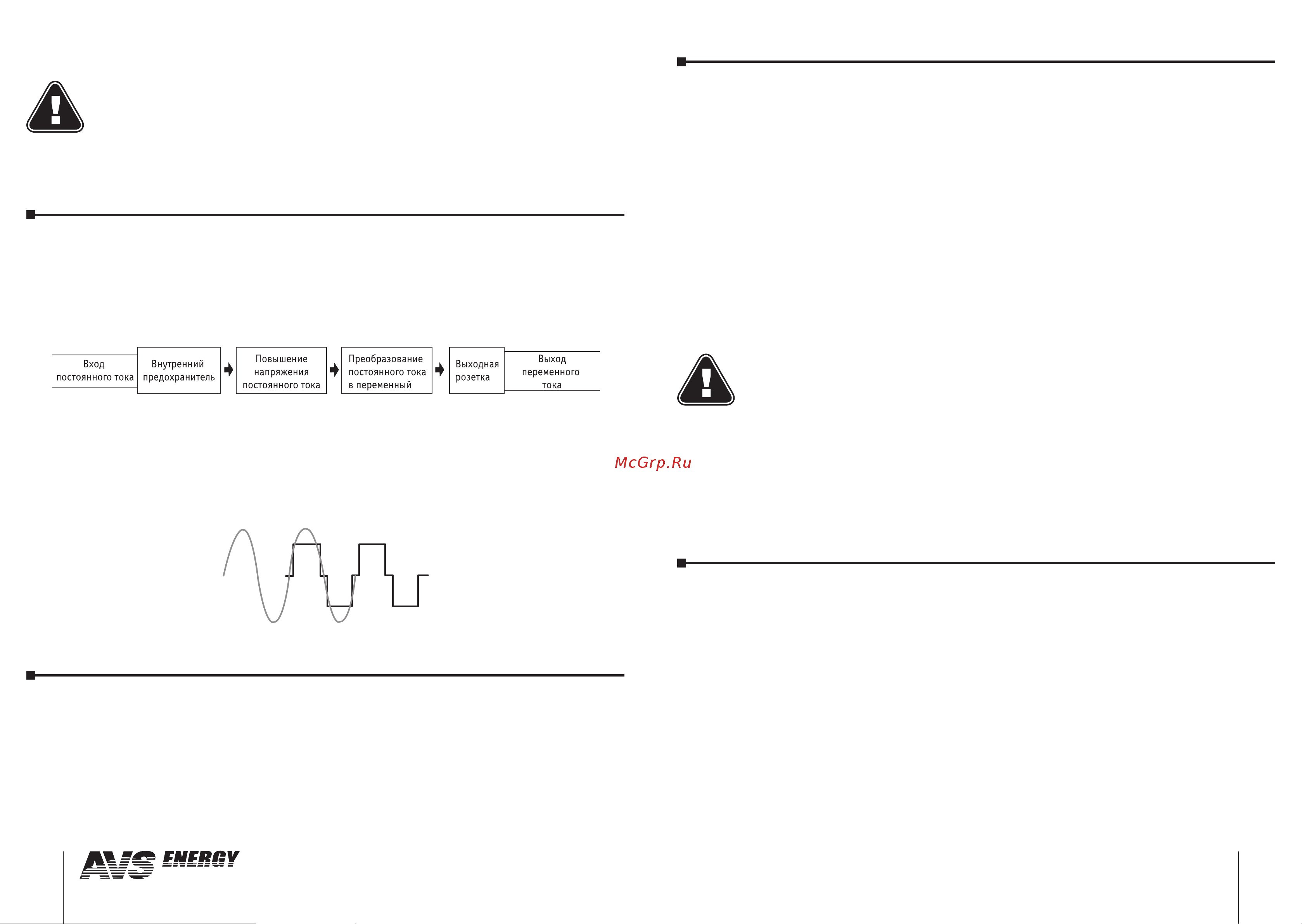

Устройство преобразует постоянный ток в переменный. Ток преобразуется в два этапа:

На первом этапе инвертор повышает входное низкое напряжение постоянного тока до высокого

напряжения постоянного тока. На втором этапе, организованный по принципу Н-моста, прибор преоб-

разует высокое напряжение постоянного тока в переменный ток.

Инвертер использует продвинутый принцип высокочастотного преобразования и устройство

регулирующее частоту. По сравнению с традиционным частотным преобразователем, это устройство

небольшого размера, лёгкое и высокоэффективное.

Выходное напряжение и форма кривой выходного сигнала

Выходной сигнал инвертора представляет собой квазисинусоиду - модифицированную синусоиду,

которая имеет такую же форму, как и синусоида линии питания: ступенчатую форму сигнала. Такая

форма сигнала подходит для большей части электроприборов, включая линейные или переключаю-

щие устройства в электрооборудовании, преобразователи, электродвигатели и т.д.

2. Подсоединение электрооборудования переменного тока

Вставьте разъём электропитания электрического прибора переменного тока, напрямую в выходную

розетку инвертора.

• Убедитесь, что перед соединением переключатели инвертора и устройства находятся в

положении OFF (Выкл.). (если это предусмотренно в данной модели)

• Проверьте шнур электропитания. В случае если шнур повреждён, запрещено осущест-

влять соединение до его замены.

Принцип действия устройства

Прибор использует самую современную технологию плавного пуска. Это означает, что выходное

напряжение постепенно растёт до нормального значения, начиная с низкого, сразу после пуска

инвертора. Ниже приведены несколько преимуществ:

• Возможность снижения скачков токов большой силы и облегчения резкого пуска нагрузки.

• Пуск нагрузки большой мощности из холодного состояния. Инвертор может сократить выдаваемую

мощность из-за огромных скачков тока. В то же время, необязательно отключать нагрузку, инвертор

перейдёт в режим плавного пуска автоматически.

Для большой индуктивной нагрузки, такой как электромотор, применяется плавный пуск. Сначала

необходимо отключить нагрузку, а затем инвертор.

Технология плавного пуска

ВНИМАНИЕ!

Не используйте прибор в среде с повышенной влажностью, к примеру, с влажно-

стью превышающей 90%. Используйте только после того как прибор оказался в

нормальных условиях, и был просушен при помощи воздуходувной машины.

синусоида 220В

переменного тока

квазисинусоида 220В

переменного тока

Сравнение квазисинусоиды и чистой синусоиды
