Kicker CX CX600.5 [3/9] Вертикальный монтаж

–

Усилители KICKER серии CX можно монтировать вертикально, что позволить сэкономить свободное простран-

ство. Воспользуйтесь 2,5-миллиметровым универсальным гаечным ключом для ослабления задней панели, из-

влеките установленные крепления, затем вставьте и затяните кронштейны с двумя отверстиями, как показано

на рисунке.

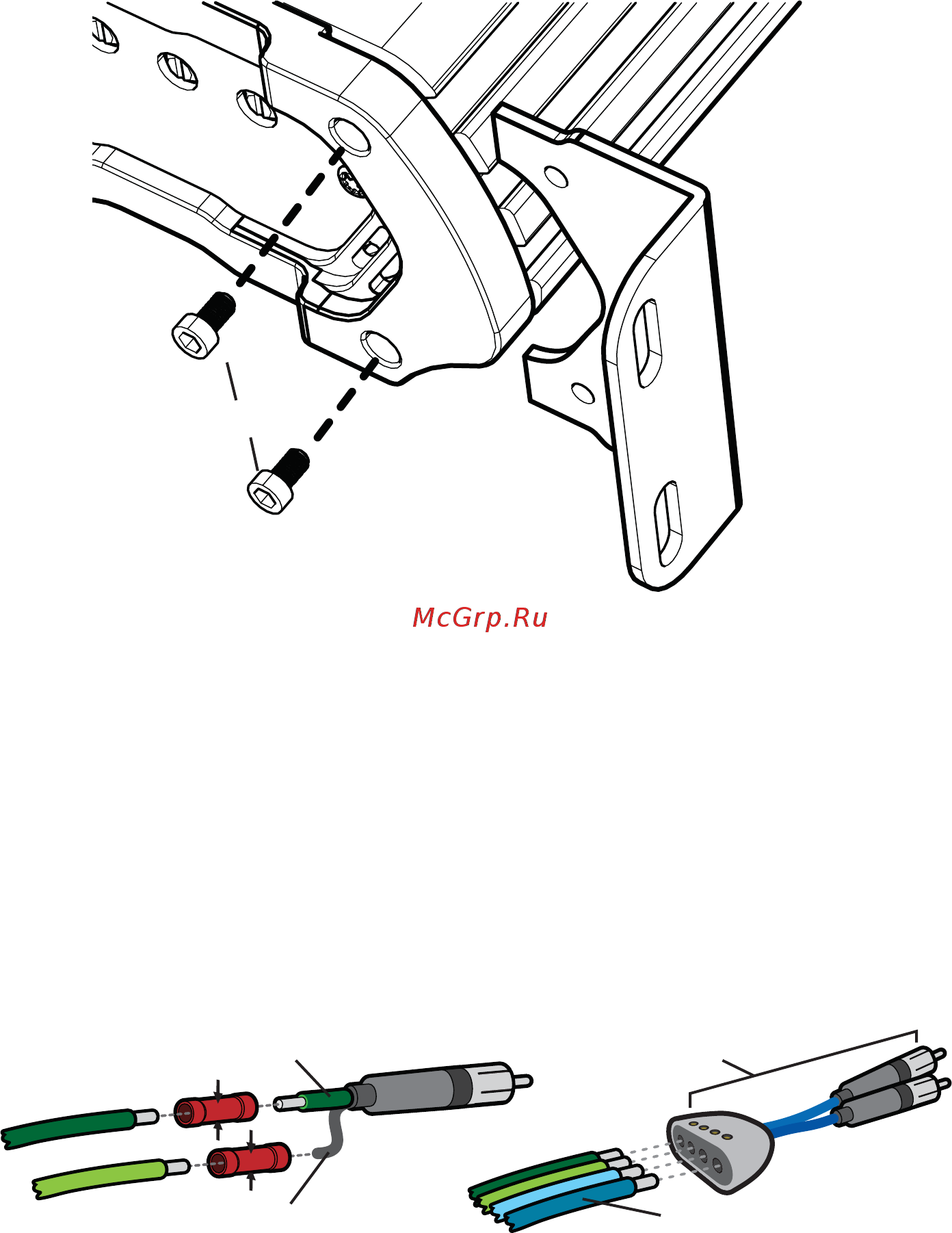

ВЕРТИКАЛЬНЫЙ МОНТАЖ

Боковая панель

усилителя

Винты с шестигранной головкой

Кронштейн с двумя

отверстиями

Подключения: Во избежание удара электрическим током отключите аккумулятор автомобиля. Затем, подклю-

чите кабель заземления к усилителю. Кабели заземления должны быть максимально короткими, не более 60

см, и всегда подключаться к металлической неокрашенной и чистой поверхности, припаянной к основной раме

автомобиля. При необходимости

использования дополнительного кабеля заземления того же диаметра (или

большего) необходимо подключить его к минусовому терминалу аккумулятора и раме автомобиля.

Дифференциальные входы RCA усилителя серии CX способны принять сигналы Hi-level или Low-level, посту-

пающие из устройства-источника сигнала. Сигнал high-level подается из колоночных выходов головного устрой-

ства на стерео RCA вход, расположенный на задней панели усилителя, с помощью KICKER ZISL, как показано

на рисунке (убедитесь, что установили переключатель входного сигнала усилителя CX в значение “HI”). Также

сигнал может поступать на усилитель через выходы low-level RCA головного устройства. Установите переклю-

чатель входного сигнала, расположенный на задней панели усилителя, в значение “LO”. Сигнальный аудио

кабель должен быть проложен отдельно от заводских проводов и силового кабеля. Если все же вы не можете

избежать соприкосновения этих кабелей, расположите их под углом в 90 градусов.

колоночные выходы

high-level головного

устройства

сердечник кабеля

на усилитель

KICKER ZISL (приоб-

ретается отдельно)

экран

ИЛИ

колоночные выходы high-

level головного устройства

на усилитель
