Eton USB USB 8 [2/6] Схема подключения схема управления функциями
![Eton USB USB 8 [2/6] Схема подключения схема управления функциями](/views2/1369426/page2/bg2.png)

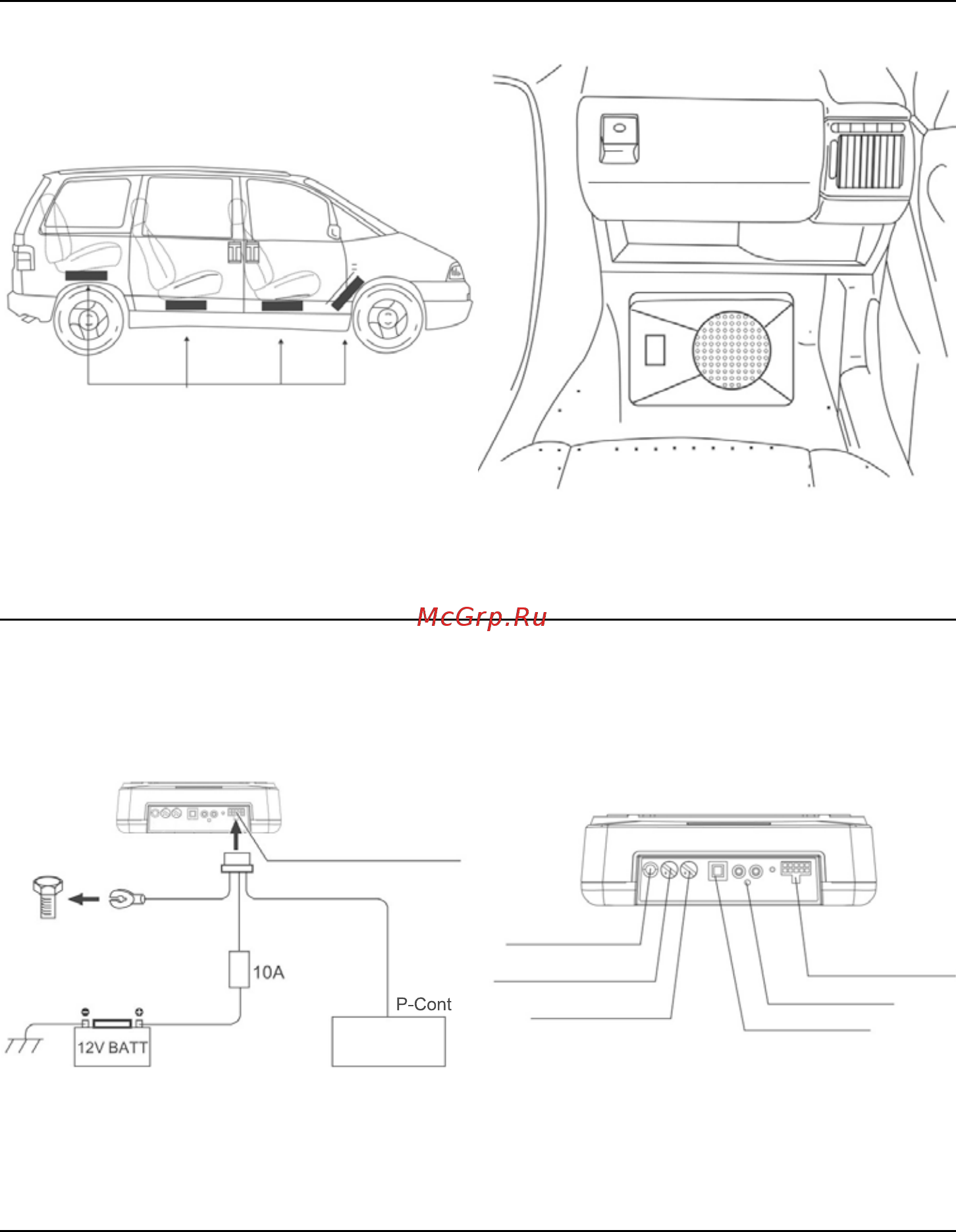

В салоне
Рекомендуемое место размещения
Схема подключения Схема управления функциями
Земля.
Металлическая
часть корпуса
автомобиля
Черный
Питание/вход сигнала
высокого уровня
Синий/белый
Аудио
устройство.
CD плеер
А. Вход питания
Б. Вход сигнала
высокого уровня
Фаза (0/180)
Частота кроссовера (50 – 100 Гц)
Вход RCA сигнала
Удаленное управление
Усиление
