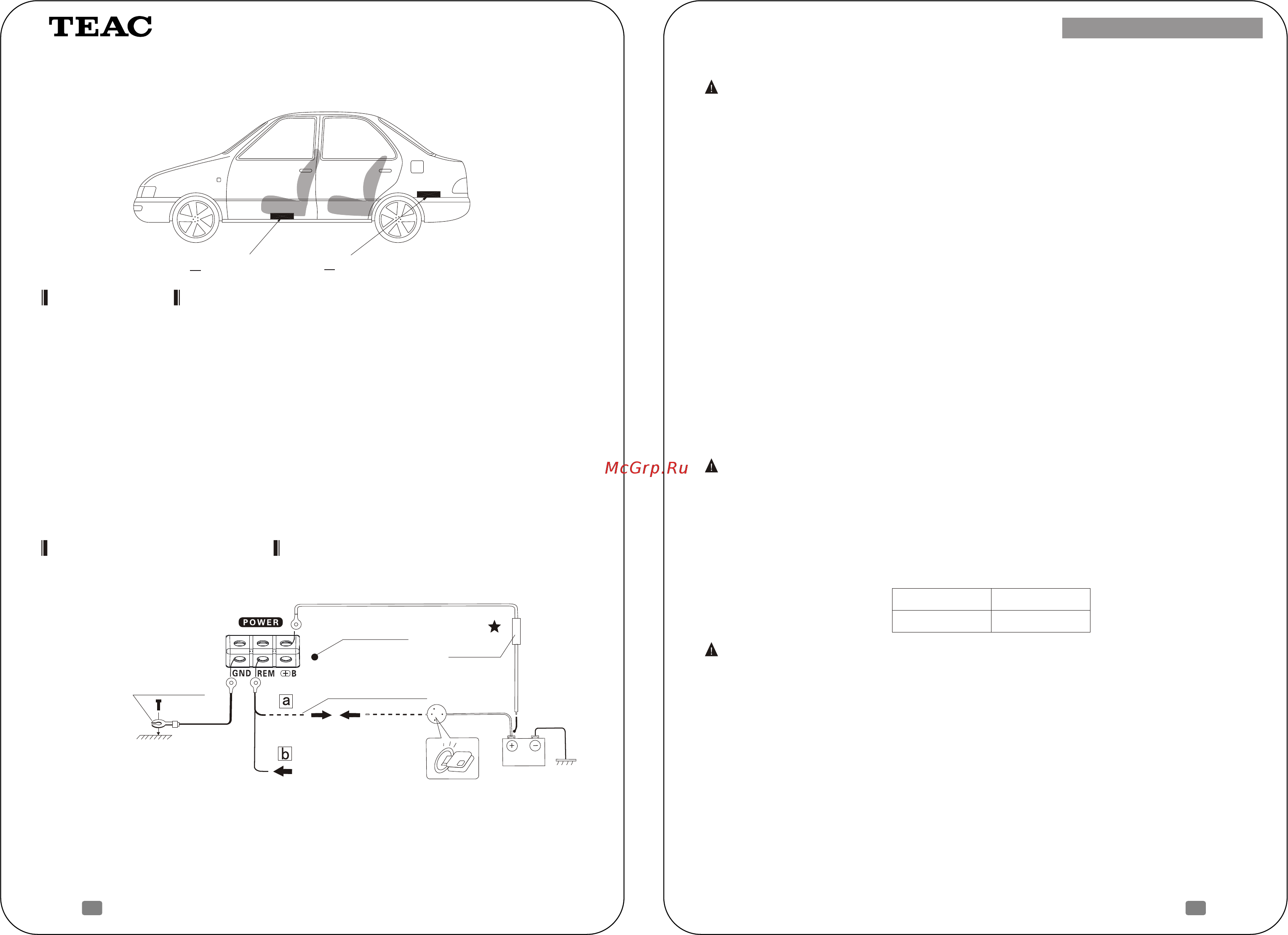

Перед установкой
Устанавливайте усилитель в багажнике автомобиля или в салоне под сиденьем (как показано на
рисунке выше).Тщательно подходите к выбору места установки усилителя, чтобы он не мешал
водителю управлять автомобилем, и на него не попадали прямые солнечные лучи или горячий воздух
от отопителя автомобиля. Не устанавливайте усилитель под напольное покрытие, так как это заметно
ухудшит отвод тепла от его корпуса. Сначала поставьте усилитель в месте предполагаемой установки
и отметьте на монтажной панели (в комплект не входит) места для четырех крепежных винтов.
Четырехканальный и двухканальный/моноблочный усилители различаются по размеру (обратите
внимание на расстояния между точками крепления). Затем в каждой отмеченной точке крепления
просверлите отверстия диаметром 3 мм, и закрепите усилитель на панели четырьмя входящими в
комплект винтами. Крепежные винты имеют длину 15 мм, поэтому монтажная панель должна иметь
толщину более 15 мм.
Подключение к источнику питания
Питание (зеленый)
Защита (красный)
К металлической детали
кузова автомобиля
Предохранитель
(запросите спецификацию)
Аккумуляторная батарея
автомобиля 12 В
Замок зажигания
Провод дистанционного
включения12 В
К дополнительному проводу питания
на замке зажигания
* Установите предохранитель в разрез провода питания как можно ближе к аккумуляторной
батарее автомобиля.
4
Installation Connection Manual
TE-A1500
15A (2)
TE-A3000
25A (2)
Руководство по установке и подключению
Примечания по источнику питания
В бортовой электрической сети автомобиля протекают токи большой величины. Для повышения
надежности и улучшения рабочих характеристик усилителя необходимо правильно и надежно соединить
его с источником электропитания и «массой». Для обеспечения безопасности и правильной работы
усилителя внимательно прочитайте следующий раздел.
Подключайте провод питания +12 В только после подсоединения всех остальных проводов.
При работе усилителя с полной мощностью в системе протекает ток, превышающий 20 А. Поэтому для
соединения усилителя с источником питания +12 В (клемма +12V) и «массой» (клемма GND) необходимо
2
использовать провода не менее AWG-14 или имеющие площадь поперечного сечения не менее 2 мм .
Очень важно установить в разрез провода питания предохранитель с подходящими номинальными
характеристиками. Этот предохранитель (или автоматический прерыватель) следует устанавливать в
провод питания не далее 45 см от аккумуляторной батареи (смотрите рисунок выше).
Точка соединения усилителя с «массой» должна находиться как можно ближе к нему. Для соединения
используйте провод того же сечения, что и для соединения с источником питания. Провод заземления
следует закрепить с помощью винта для тонколистового металла или болта к чистому металлу.
Соединение усилителя с металлической деталью кузова автомобиля должно быть максимально
надежным, потому что плохой контакт может привести к сбоям в его работе.
Чтобы предотвратить коррозию в месте соединения провода с «массой» и снижение рабочих
характеристик усилителя, рекомендуется покрыть соединение с обеих сторон силиконовой смазкой или
другим подобным материалом.
Так как слабое соединение может привести к сбоям в работе усилителя, обратите особое внимание на
надежность соединения усилителя с «массой».
Если усилитель используется с головным устройством, не имеющим выхода дистанционного включения,
соедините клемму входа дистанционного управления (REMOTE) на усилителе с дополнительным проводом
питания на замке зажигания автомобиля.
При затягивании не прилагайте к крепежным винтам излишнее усилие, так как это может привести к их
повреждению. (Усилие не должно превышать значения 1 Нм.)
Замена предохранителя
В случае перегорания предохранителя проверьте правильность и надежность соединения усилителя с
источником электропитания, и замените предохранитель. Если после замены предохранитель снова
перегорит, возможно, неисправен сам усилитель. Обратитесь к ближайшему дилеру.
Для замены используйте только предохранитель, рассчитанный на указанный на держателе
предохранителя ток. Никогда не используйте для замены предохранитель, рассчитанный на большее
значение тока. Это может привести к повреждению усилителя.
Используйте предохранитель, рассчитанный на следующий ток:
Внимание
Перед подключением усилителя к источнику электропитания обязательно отсоедините кабель от
минусовой (-) клеммы аккумуляторной батареи автомобиля. Это позволит избежать замыкания
аккумулятора на «массу», а также поражения электрическим током во время установки усилителя.
Используйте только те акустические системы, которые соответствуют выходной мощности усилителя.
Если допустимая мощность акустических систем ниже выходной мощности усилителя, могут быть
повреждены динамики. Ни в коем случае не соединяйте вывод (-) акустических систем с кузовом
автомобиля, а также не соединяйте вместе выводы (-) акустических систем правого и левого каналов.
Прокладывайте кабели входных и выходных сигналов подальше от провода подачи питания, так как их
близкое расположение может привести к появлению помех.
Данный усилитель имеет высокую выходную мощность. Следовательно, он может не реализовать весь
свой потенциал, если используется со штатными проводами подключения акустических систем
автомобиля.Если автомобиль, на котором устанавливается усилитель, имеет встроенный компьютер,
обеспечивающий работу функции навигации и т.п., не отключайте провод заземления от минусовой
клеммы аккумуляторной батареи. Это может привести к стиранию памяти компьютера. Чтобы избежать
короткого замыкания при подключении проводов усилителя, не подсоединяйте провод подачи питания
+12 В, пока к усилителю не будет подключены все остальные провода.
