ФУНКЦИИ КНОПОК

“ ”

Нажмите на “ ” для включение или выключения

подсветки.

“mils/µm”

Используйте кнопку “mils/µm” для переключения

единица измерения mils или µm.

“CAL”

1. После включения прибора, одновременно удержи-

ваете обе кнопки “CAL” и ▼ в течении 4 секунд для

перехода в первый режим калибровки.

2. После включения прибора, нажмите и удерживайте

кнопку “CAL” в течении 4 секунд, для запуска вто-

рого режима калибровки.

3. В режиме калибровки, нажмите кнопку “CAL” для

сохранения и перехода к следующему этапу; на-

жмите и удерживайте кнопку “CAL” в течении 4 се-

кунд “CAL” для завершения режима калибровки.

ИНСТРУКЦИЯ

Включение и выключение прибора:

1. Предохраняйте сенсор прибора от загрязнений или

каких-либо магнитных полей.

2. Нажмите курок для включения пи-

тания. На дисплее появляется над-

пись “run”, прибор готов к исполь-

зованию.

3. Благодаря функции Auto Power Off

(APO), при не использовании при-

бора, выключение происходит авто-

матически через 15 сек.

Измерение:

1. Включите прибор, нажав курок на рукоятке.

2. Установите прибор на измеряемой поверхности.

3. Нажмите курок, держа 2 секунды во время измере-

ния.

4. Отпустите курок. На экране появится результат

измерения.

5. Пока курок нажат, прибор продолжает выполнять

измерения.

6. Непрерывный замер, удерживая курок, позволяет

при движении сенсором прибора по поверхности

покраски, определять переходы крашеных деталей.

Функция автоматического выключения питания при

этом деактивирована.

КАЛИБРОВКА ПРИБОРА

В режиме калибровки функция Автовы-

ключения деактивирована

При первом использовании снимите защитную

белую матовую плёнку с эталонной шайбы!!!

Перед калибровкой убедитесь, что материал по-

верхности может быть распознан устройством.

Во время калибровки функция автоотключения

срабатывает через 2 минуты.

Не включайте прибор прислонив и держа на ка-

либровочной шайбе или другой металлической

поверхности (будет сбой в настройках).

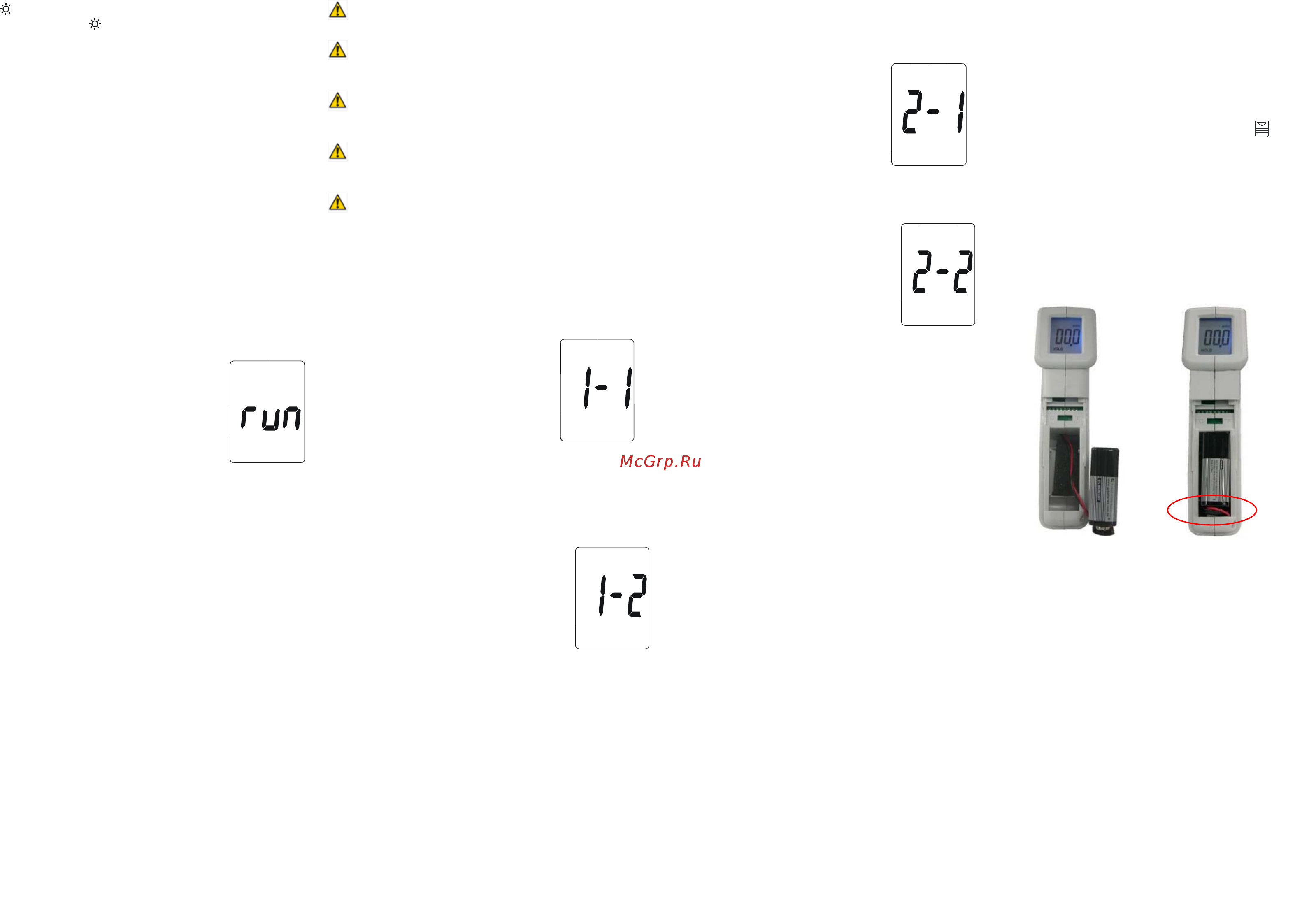

Первый режим калибровки:

※Поскольку по умолчанию калибровочное значение

установлено на 4.0mils (102µm), пожалуйста приго-

товьте калибровочную пластину (идет в комплекте).

Выберите единицы измерения (mils

или μm).

1. Включите питание. Нажмите и

держите кнопки “CAL” и ▼ 4 се-

кунды для начала калибровки. На

дисплее появится и начнет мигать

“1－1”.

2. Прижмите сенсором прибора калибровочную пла-

стину на калибровочной шайбе. Нажмите курок и

дождитесь, пока на дисплее не появятся результаты

измерения.

3. Нажмите кнопку “CAL” для подтверждения. На

дисплее замигает “－－－” а затем “1－2”.

4. Нажмите кнопку "CAL" удерживая 4

секунды, чтобы выйти из режима ка-

либровки и вернуться в рабочий ре-

жим.

Второй режим калибровки:

※В процессе второго режима калибровки, калибро-

вочная шайба и калибровочная пластина могут быть

заменены на не крашенную металлическую поверх-

ность и на калибровочную пластину с известной

толщиной.

1. Снимите с эталонной шайбы, входящей в комплект

поставки, белую матовую пленку (обратная сторона

шайбы не используется).

2. Включите прибор, нажав на курок.

3. Выберите единицы измерения (mils или μm). (В

режиме калибровки смена единиц измерения невоз-

можна.)

4. Нажмите и удерживайте кнопку

«CAL» в течении примерно 4 сек.

пока на дисплее не начнет мигать

символ «2-1», а также появятся сим-

волы „HOLD“ и „CAL“. Теперь

прибор перешел в режим калибров-

ки.

5. Прижмите сенсор к поверхности калибровочного

шайбы (там, где вы сняли матовую пленку) и нажмите

и удерживайте курок до тех пор, пока

на дисплее не появится результат из-

мерения. Теперь внесите измените

значение с помощью клавиш «▲» и

«▼», установив его на «000». Повтор-

но нажмите кнопку «CAL». На дис-

плее начнет мигать символ «2-2».

6. Теперь возьмите калиброванную пластинку, поло-

жите ее на шайбу и прижмите пластинку сенсором

прибора. Удерживайте курок нажатым, пока на дисплее

не появится символ. Теперь измените, полученное

значение с помощью кнопок «▲» и «▼» на зн ачение

(102 μm = 4.0 mils), которое указано на калибровочной

полоске. Нажмите кнопку «CAL». На дисплее должен

появиться символ «2-3».

7. Нажмите и удерживайте 4 секунды кнопку «CAL».

Прибор выключится, сохраняя параметры настройки.

8. Теперь вы можете снова включить прибор с помо-

щью курка и начать работу с ним.

Для выключения прибора во время настройки, нажми-

те и удерживайте 4 секунды кнопку «CAL». Прибор

выключится. При этом параметры настройки сохра-

нены не будут.

ПРИМЕНЕНИЕ

1. Нажмите курок, чтобы включить прибор.

2. Установите сенсор прибора на объект измерения.

3. Нажмите кнопку курок, держа 2 секунды во время

измерения. Отпустите курок после получения ре-

зультата.

4. Непрерывный замер, позволяет при движении сен-

сором прибора по поверхности покраски, опреде-

лять переходы крашеных деталей.

Функция Auto-Hold - автоматически сохраняет задан-

ные настройки и всегда активна, для возможности

быстрого и точного получения результата измерения.

РЕМОНТ И ОБСЛУЖИВАНИЕ

Замена батареи

1. Прибор работает от блок-батареи 9В.

2. Снимите крышку на рукоятке прибора “ ”, отсо-

едините клемму от батареи.

3. Соблюдая полярность, подсоедините клемму к но-

вой батарее и установите батарею на место, закрой-

те крышку.

Чистка прибора

Регулярно очищайте прибор от пыли и грязи с по-

мощью влажной салфетки. Не используйте едкие

вещества, а также активные чистящие средства.



Внимательнее
