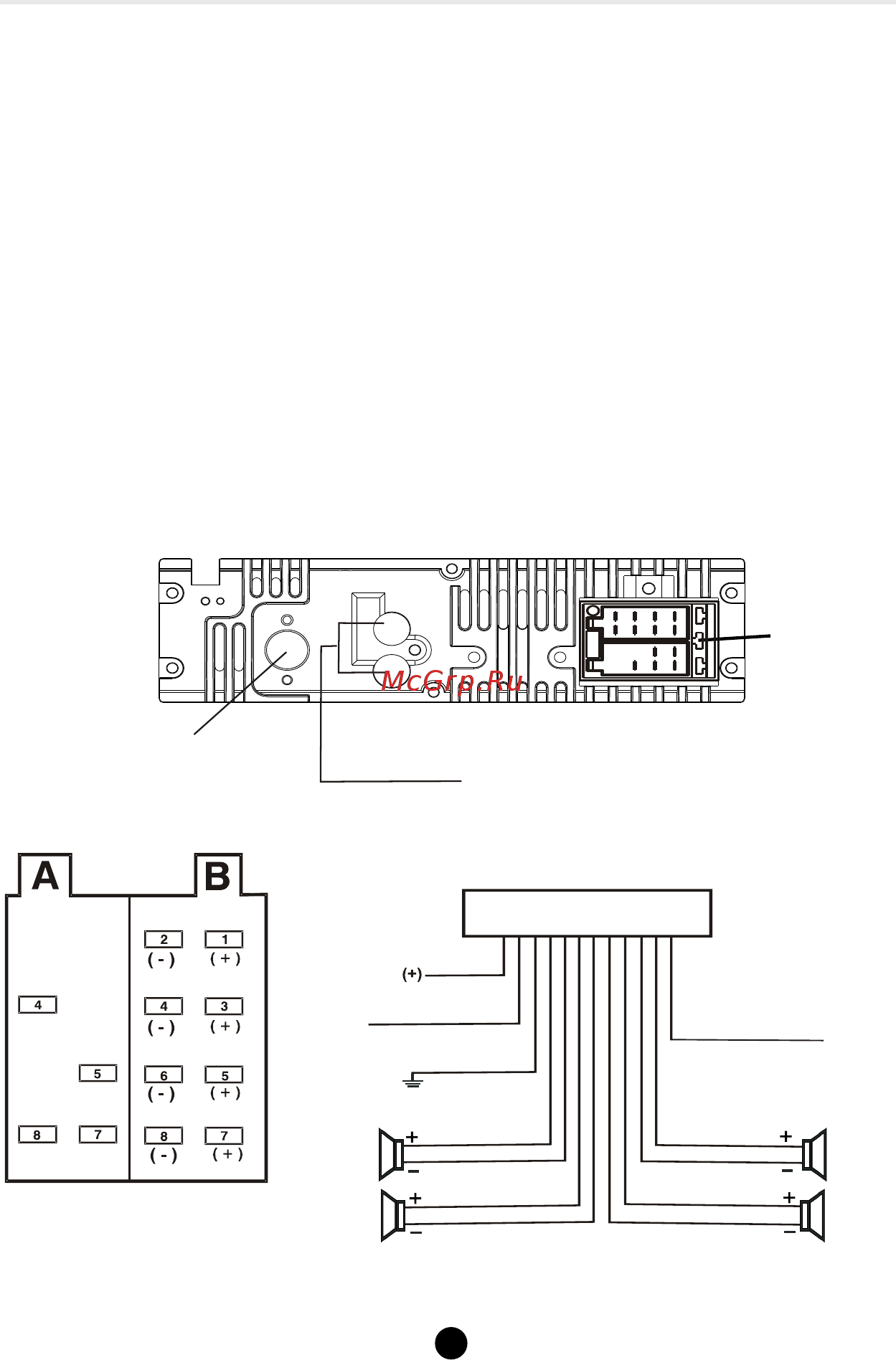

Диаграмма подключения ресивера
11
- Убедитесь, что бортовое напряжение вашего транспортного средства +12 вольт с
отрицательным заземлением системы.
- Перед началом монтажа отключите бортовое электропитание, удалив
предохранитель из ресивера. После окончания подключения всех проводов
установите его на место.
- Подключите силовой провод к одной из дополнительных клемм в блоке
предохранителей.
- Подключите черный провод заземления к металлической части транспортного
средства. Очень важно обеспечить надежный контакт.
- Подключить остальные провода, как показано на рисунке.
- Если ваше транспортное средство не имеет ISO разъем, вы можете приобрести
его в магазин автоаксессуаров.
Примечания: неправильное подключение может привести к повреждению ресивера
и к аннулированию гарантии на данное устройство.
ISO коннектор
ВИД СЗАДИ
АНТЕННА
Аудио выход
белый (лев.)
красный (пр.)
15А
предохранитель
ISO коннектор
Зажигание
ААС
Красн.
Желтый
+12В
Аккумулятор
Черный
(-)
Синий
+12В на антенну
Зеленый
Зеленый/черн.
ТЫЛ
Левый
ФРОНТ
Левый
Белый
Белый/черн.
ТЫЛ
Правый
ФРОНТ
Правый
Фиолетовый
Фиолетовый/черн.
Серый
Серый/черн.
+12В
Аккумулятор
Зажигание
ААС
+12В
(-)
Заземление
+12В
на антенну
Динамик фронт пр.
Динамик тыл пр.
Динамик фронт лев.
Динамик тыл лев.
Сторона А
Сторона Б
4 Желтый
5 Синий
7 Красный
9 Черный
1 Фиолетовый
2 Фиолетовый/черн.
3 Серый
4 Серый/черн.
5 Белый
6 Белый/черн.
7 Зеленый
8 Зеленый/черн
Замена предохранителя:
Чтобы заменить предохранитель, выньте
перегоревший предохранитель из гнезда.
Вставьте новый такого же номинала.
