16
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Предупреждение
•
Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным
заземлением.
•
Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
•
Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу
машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
•
Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
•
После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
•
В целях безопасности работа по подключению проводов и монтажу должна выполняться
специалистами. Обратитесь к поставщику автомобильных аудиосистем.
•
Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим
деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации
устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно
повышается.
•
Не подключайте провода динамиков
[
к корпусу машины, проводу заземления (чёрный) или
параллельно.
•
Установите устройство под углом менее 30º.
•
Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого
напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с
напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
•
Держите все кабели вдали от тепловыделяющих металлических частей.
•
После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего
автомобиля работают в прежнем режиме.
•
Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса
автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините разъем
[
автомобильного
аккумулятора.
2
Правильно подключите провода.
См. раздел “Подключение проводов”.
( 17)
3
Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную панель)”.
4
Подключите клемму
[
автомобильного аккумулятора.
5
Выполните сброс устройства.
( 3)
Подключите необходимые
провода.
( 17)
Приборная панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.
Порядок извлечения устройства
1
Снимите переднюю панель.
2
Вставьте соединительный штифт на ключах
для демонтажа в отверстия на обеих сторонах
декоративной панели, затем извлеките его.
3
Введите ключи для демонтажа в прорези на каждой
стороне, затем следуйте инструкциям со стрелками,
как показано на рисунке.

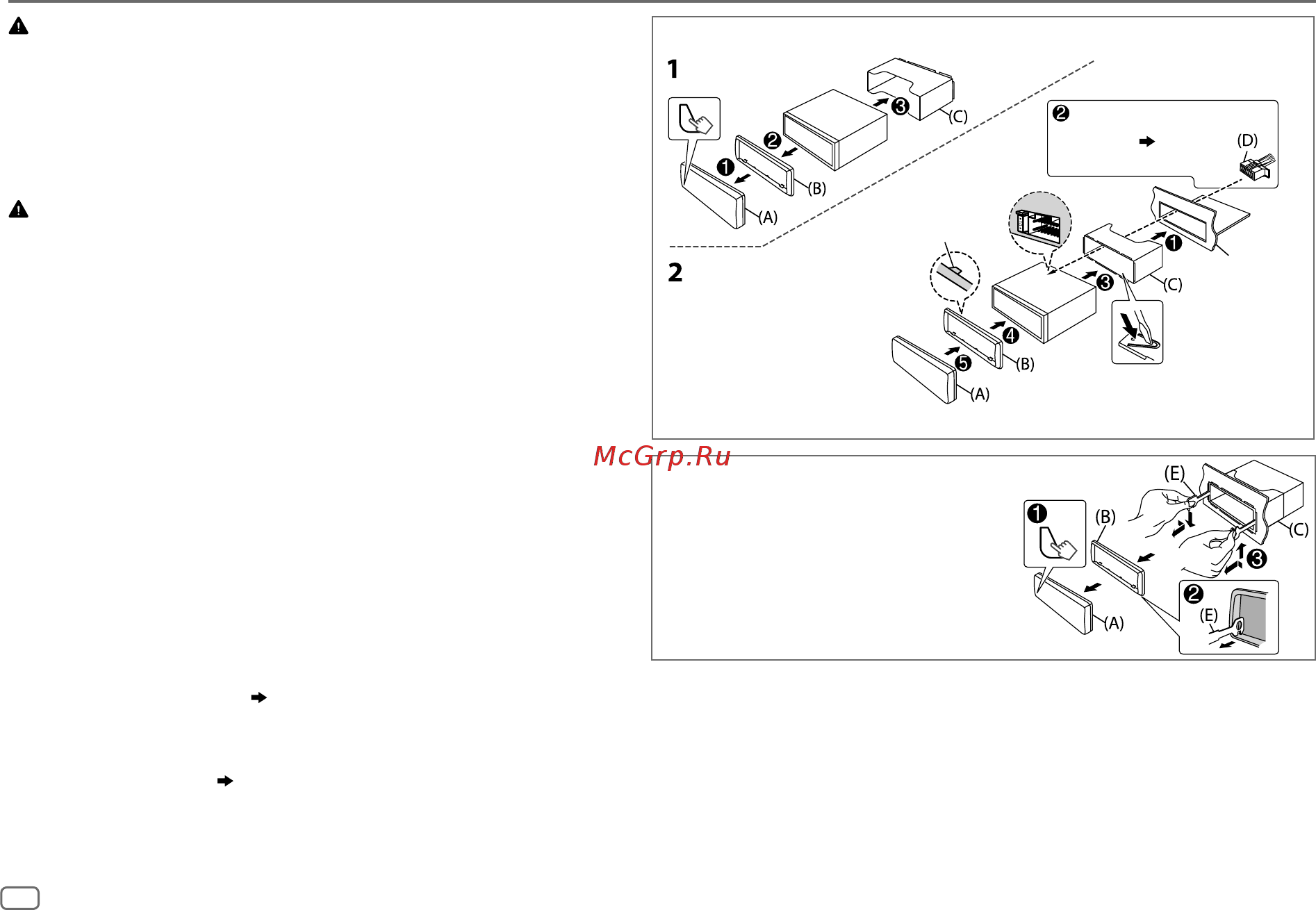

Установка устройства (установка в приборную панель)
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
РУССКИЙ
