Phantom LX LX 4.120 [4/16] Подключение динамиков

Питание + 12В подавать только после того как все провода были подключены.

Обязательно надежно подключите заземляющий провод устройства на

металлические части автомобиля.

Плохое соединение может привести к неисправности усилителя.

REMOTE (управляющий провод): усилитель включается при подаче +12 вольт

на этот терминал. Стандартный провод имеет сечение 18Ga и стандартный его

цвет: синий. Если головное устройство оснащено дополнительным питанием

антенны, он так же может управлять этим терминалом. Если антенный провод

уже используется, вы можете подключиться к нему. С помощью этого метода,

усилитель автоматически включается при включении головного устройства.

Используйте силовой провод (+12В) только с предохранителем, номинал

предохранителя подбирайте по сечению провода.

Предохранитель установить как можно ближе к аккумулятору автомобиля (не

дальше 30см от клеммы).

Убедитесь, что провода подключены к терминалам усилителя +12В и GND,

сечение проводов должно быть 10Ga (AWG 10) либо больше: 8, 4, 2, 0 Ga.

•

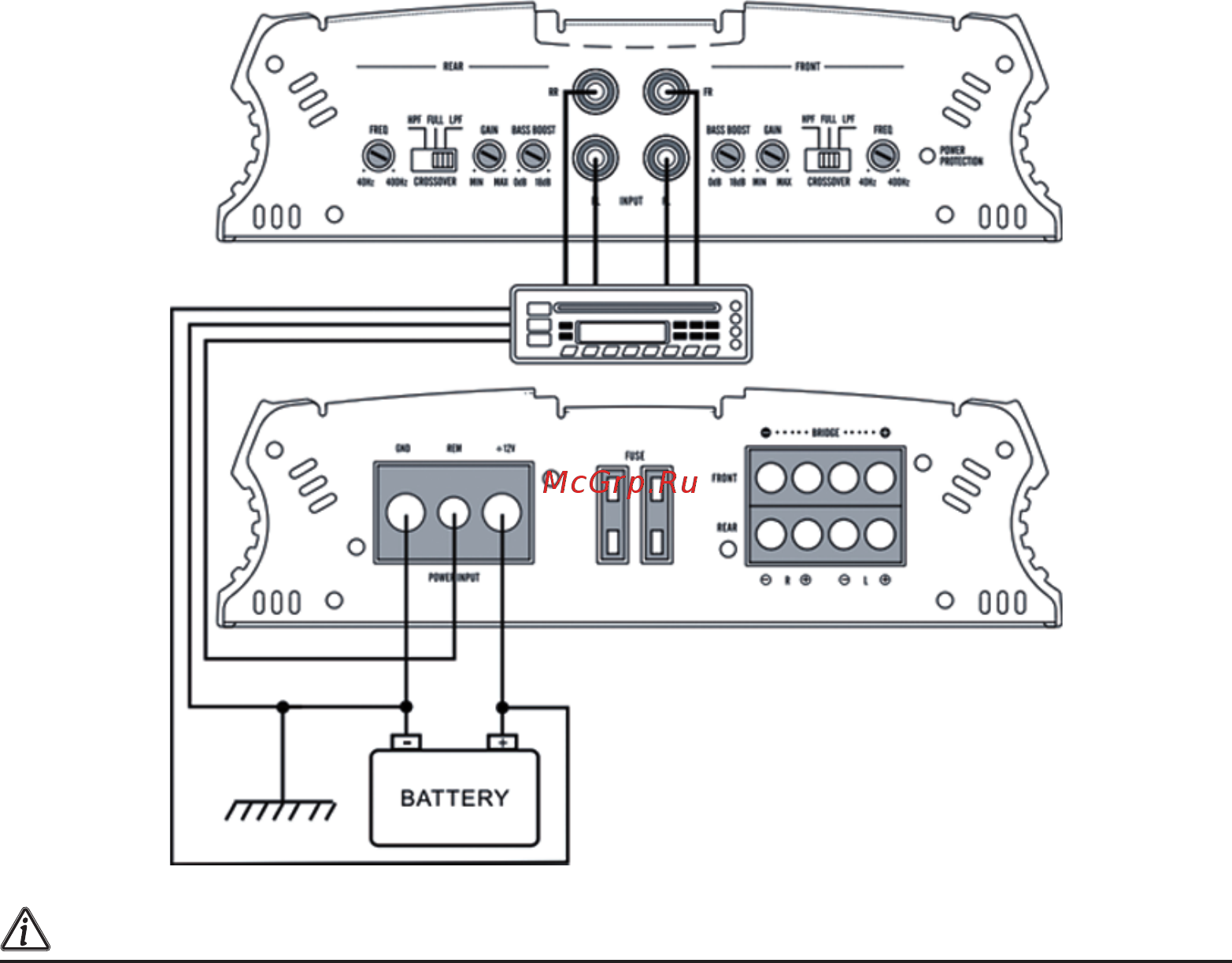

Примечания для подключения питания

Подключение динамиков:
