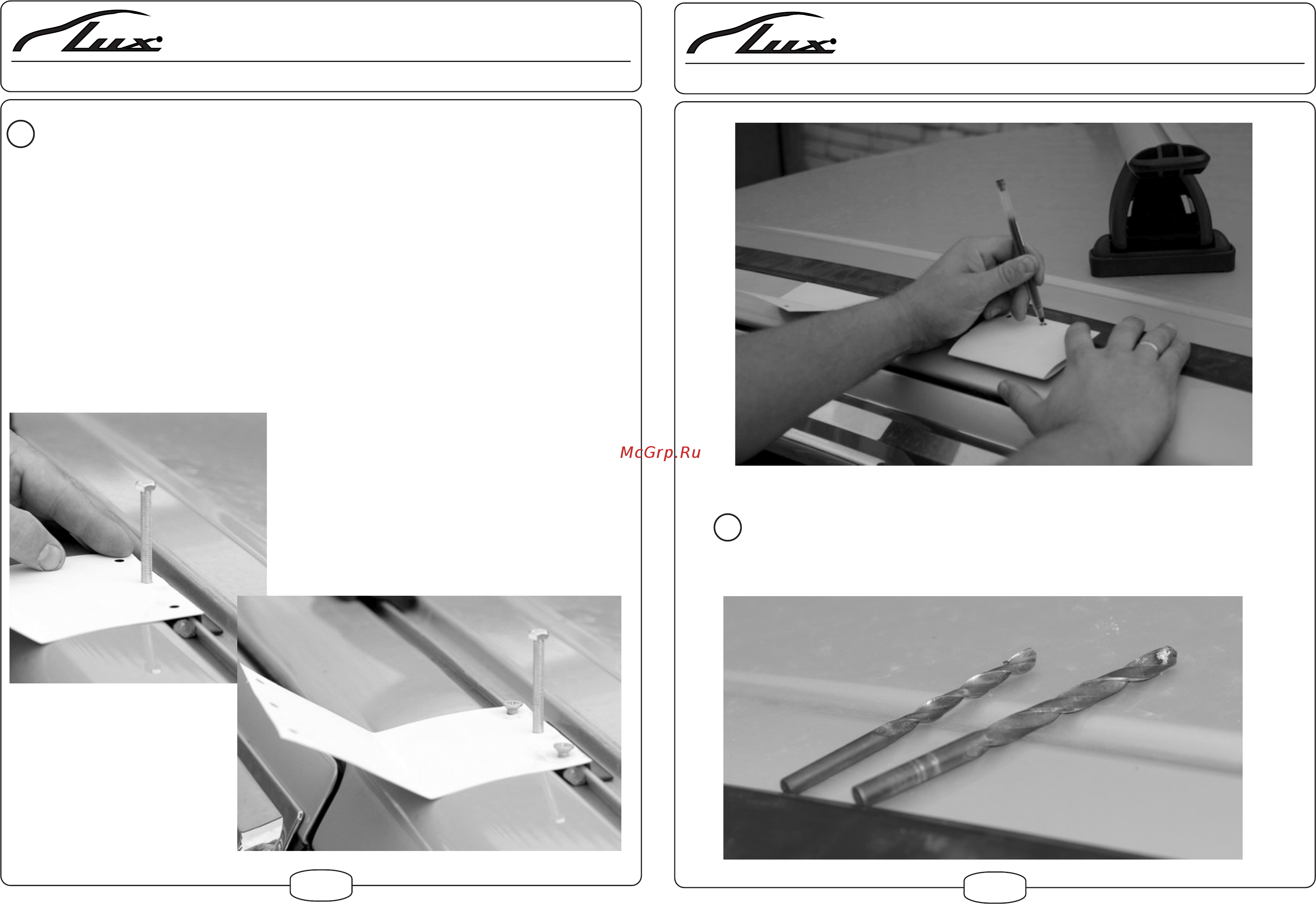

Затем возьмите раскрытую разметочную карточку.
Совместите ее с упорной планкой таким образом, чтобы
сторона с одним отверстием оказалась снаружи автомобиля, а
три отверстия с другой стороны совместились с тремя
крепежными отверстиями упорной планки. В крайние
отверстия наживляем винты 6х10, не затягивая до конца, для
того чтобы, закладная могла свободна перемещаться по желобу.
В центральное отверстие закладной закручиваем болт 6х80,
он поможет Вам удерживать закладную в пазу, а также
совместить центральные отверстия карточки, закладной и
упорной планки.
8
АВТОМОБИЛЬНЫЕ
БАГАЖНИКИ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
БК_ШМ
тел.: +7 (499) 755 1212
www.bagazhnik.ru
17
Снимаем молдинг с автомобиля. Сверлим отверстия.
Сверление для точности выполняем в два этапа: сначала
сверлом 3-4 мм, потом сверлом диаметром 7-8 мм.
