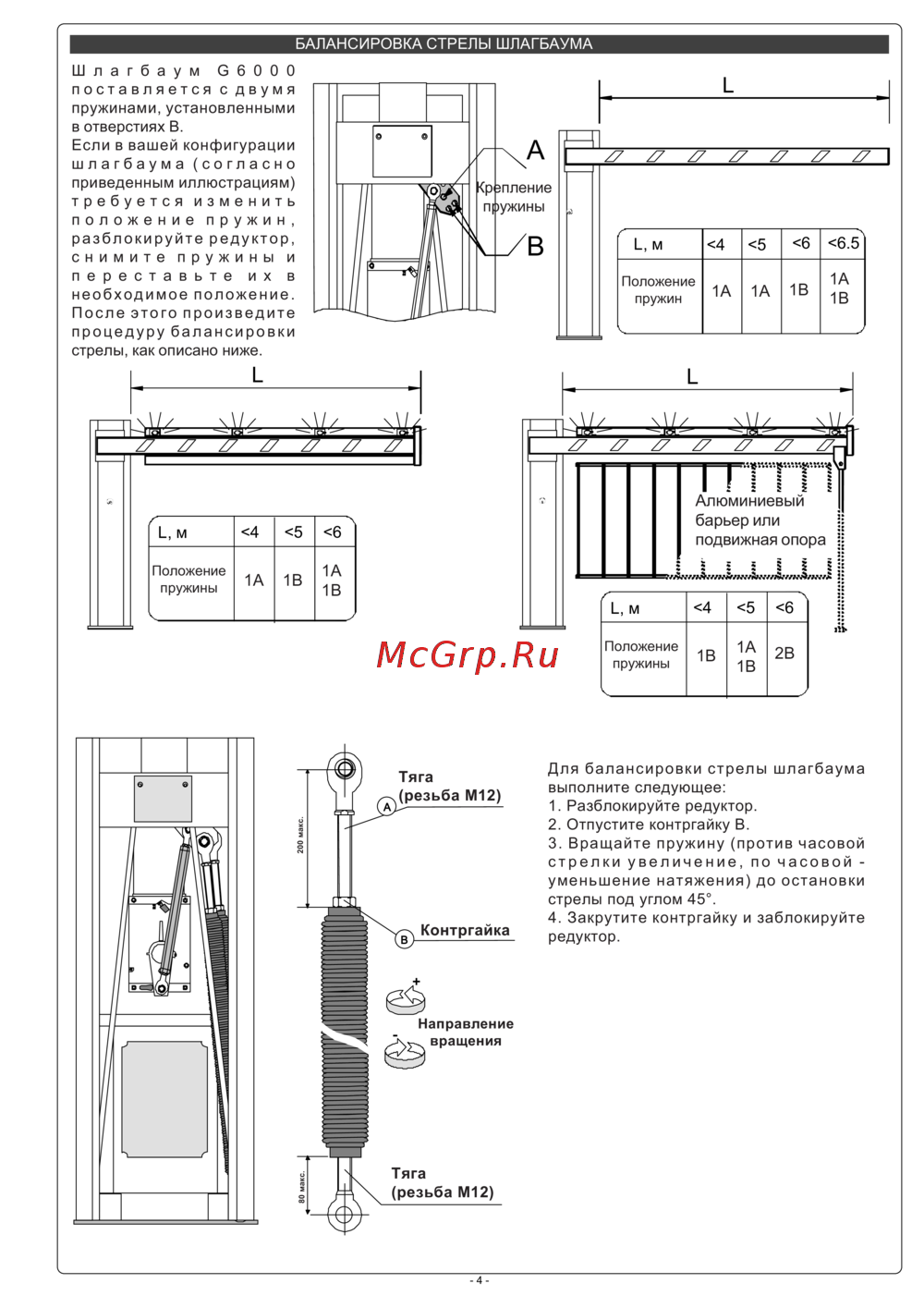

БАЛАНСИРОВКА СТРЕЛЫ ШЛАГБАУМА Шлагбаум 66000 поставляется сдвумя пружинами установленными в отверстиях В Если в вашей конфигурации шлагбаума согласно приведенным иллюстрациям требуется изменить положение пружин разблокируйте редуктор снимите пружины и переставьте их в необходимое положение После этого произведите процедуру балансировки стрелы как описано ниже Г м Положение пружины ____________ 4 5 6 1А 1В 1А 1В ____У Тяга резьба М12 Контргайка Направление вращения Тяга резьба М12 4 Для балансировки стрелы шлагбаума выполните следующее 1 Разблокируйте редуктор 2 Отпустите контргайку В 3 Вращайте пружину против часовой стрелки увеличение по часовой уменьшение натяжения до остановки стрелы под углом 45 4 Закрутите контргайку и заблокируйте редуктор
