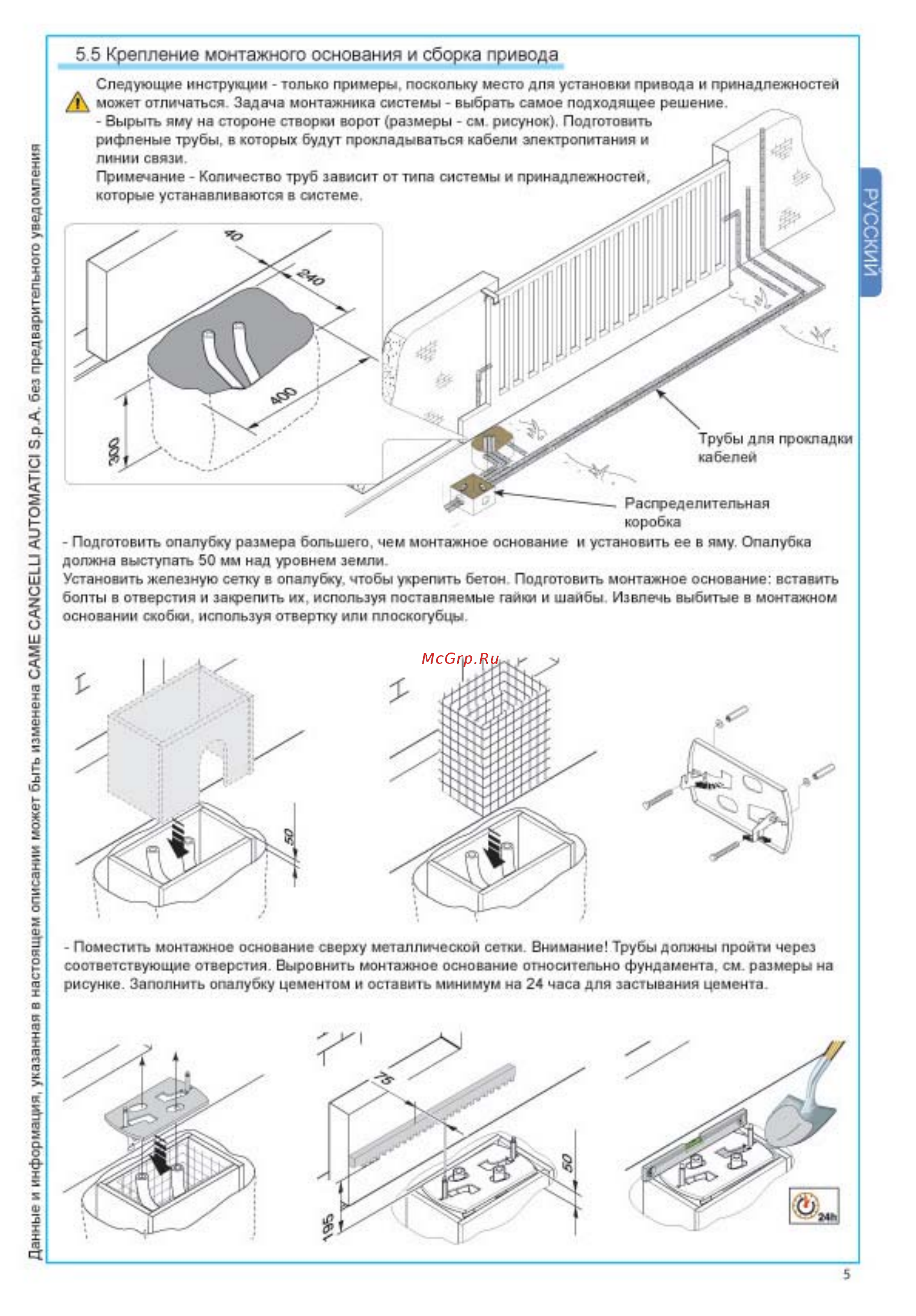

Следующие инструкции только примеры поскольку место для установки привода и принадлежностей I может отличаться Задача монтажника системы выбрать самое подходящее решение Вырыть яму на стороне створки ворот размеры см рисунок Подготовить рифленые трубы в которых будут прокладываться кабели электропитания и линии связи Примечание Количество труб зависит от типа системы и принадлежностей которые устанавливаются в системе РУССКИЙ Данные и информация указанная в настоящем описании гложет быть изменена САМЕ CANCELLI AUTOMATICI S p A без предварительного уведомления 5 5 Крепление монтажного основания и сборка привода для прокладки кабелей Распределительная коробка Подготовить опалубку размера большего чем монтажное основание и установить ее в яму Опалубка должна выступать 50 мм над уровнем земли Установить железную сетку в опалубку чтобы укрепить бетон Подготовить монтажное основание вставить болты в отверстия и закрепить их используя поставляемые гаики и шайбы Извлечь выбитые в монтажном основании скобки используя отвертку или плоскогубцы Поместить монтажное основание сверху металлическом сетки Внимание Трубы должны пройти через соответствующие отверстия Выровнить монтажное основание относительно фундамента см размеры на рисунке Заполнить опалубку цементом и оставить минимум на 24 часа для застывания цемента 5
