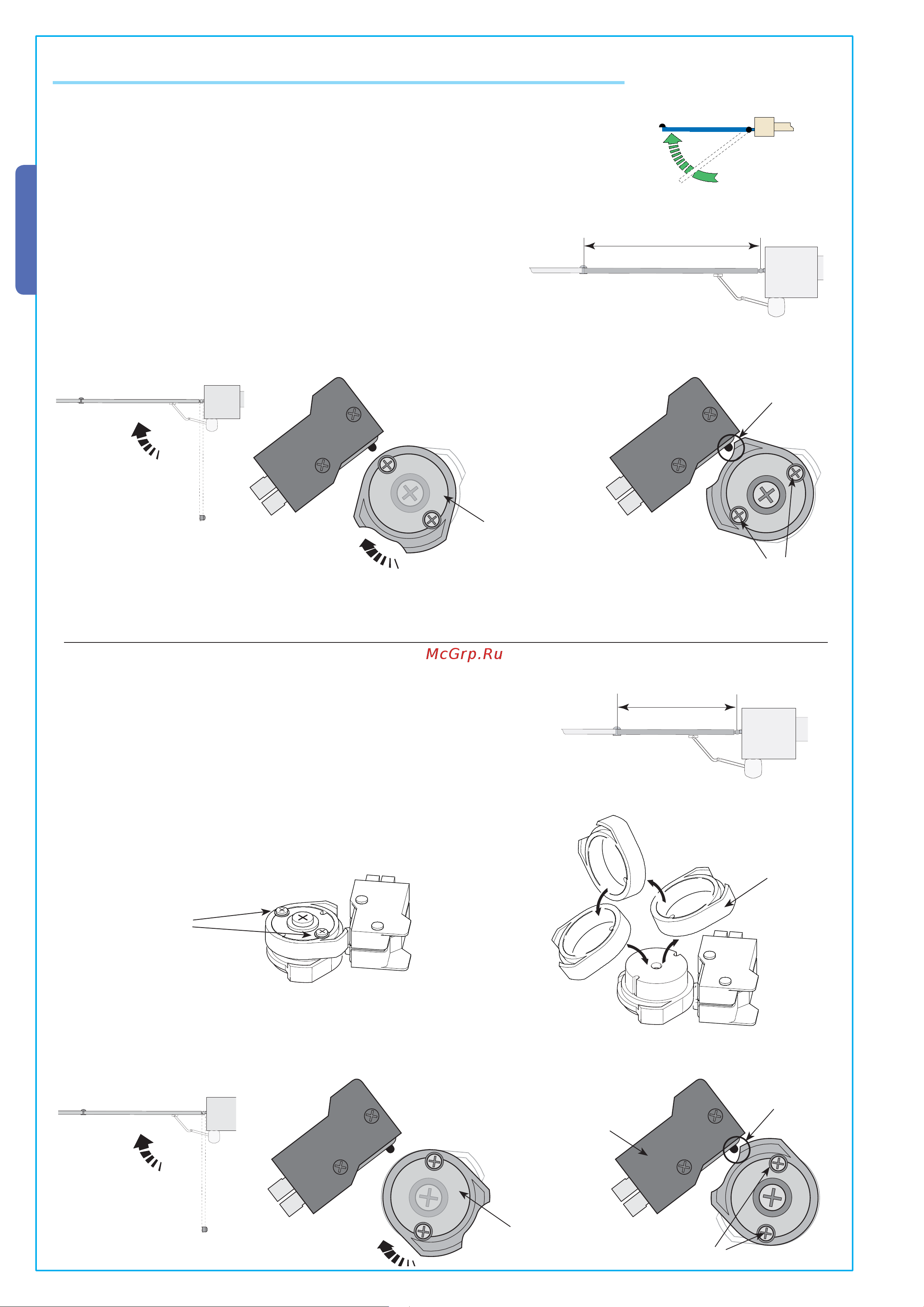

Настройка микропереключателя замедления при закрывании 1 20 2 30 м ВНИМАНИЕ ФУНКЦИЯ ЗАМЕДЛЕНИЯ ПО МИКРОПЕРЕКЛЮЧАТЕЛЯМ УСТАНАВЛИВАЕТСЯ ДЛЯ СТВОРОК ШИРИНОЙ ОТ 1 2М ДО 2 3М При разблокированном приводе вручную полностью закройте створку ворот поверните верхний кулачек по часовой стрелке до тех пор пока микропереключатель не разомкнется как показано на рисунке и закрепите его с помощью болтов Размыкание Верхний кулачек Болты крепления верхнего кулачка НАОБОРОТ ЕСЛИ ШИРИНА СТВОРКИ МЕНЕЕ 1 2 М перед процедурой 1 20 м выкрутите 2 болта крепления верхнего кулачка снимите кулачек и установите его обратно но другой стороной размеры действующей поверхности кулачка изменятся Верхний кулачек Болты крепления верхнего кулачка При разблокированном приводе вручную полностью закройте створку ворот поверните верхний кулачек по часовой стрелке до тех пор пока микропереключатель не разомкнется как показано на рисунке и закрепите его с помощью болтов Размыкание Микропереключатель Верхний кулачек Болты крепления верхнего кулачка 10 Данные и информация указанные в настоящем описании могут быть изменены САМЕ сапсеШ аЩотайс э р а без предварительного уведомления РУССКИЙ Настройка микропереключателя замедления при закрывании производится после настройки микропереключателя при открывании
