Соответственно, для выбора компьютера можно считать, что отображаться будет один поток

1920х1080 и 6 потоков 640x360. Один поток 1920х1080 соответствует 9 потокам 640х360, так

как (1920*1080)/(640*360)=9. Так что для отображения в реальном времени потребуется

отображать 25+25*6/9=42 кадра при разрешении 1920х1080. В соответствии с талицей

выбираем сомпьютер на базе Core i3.

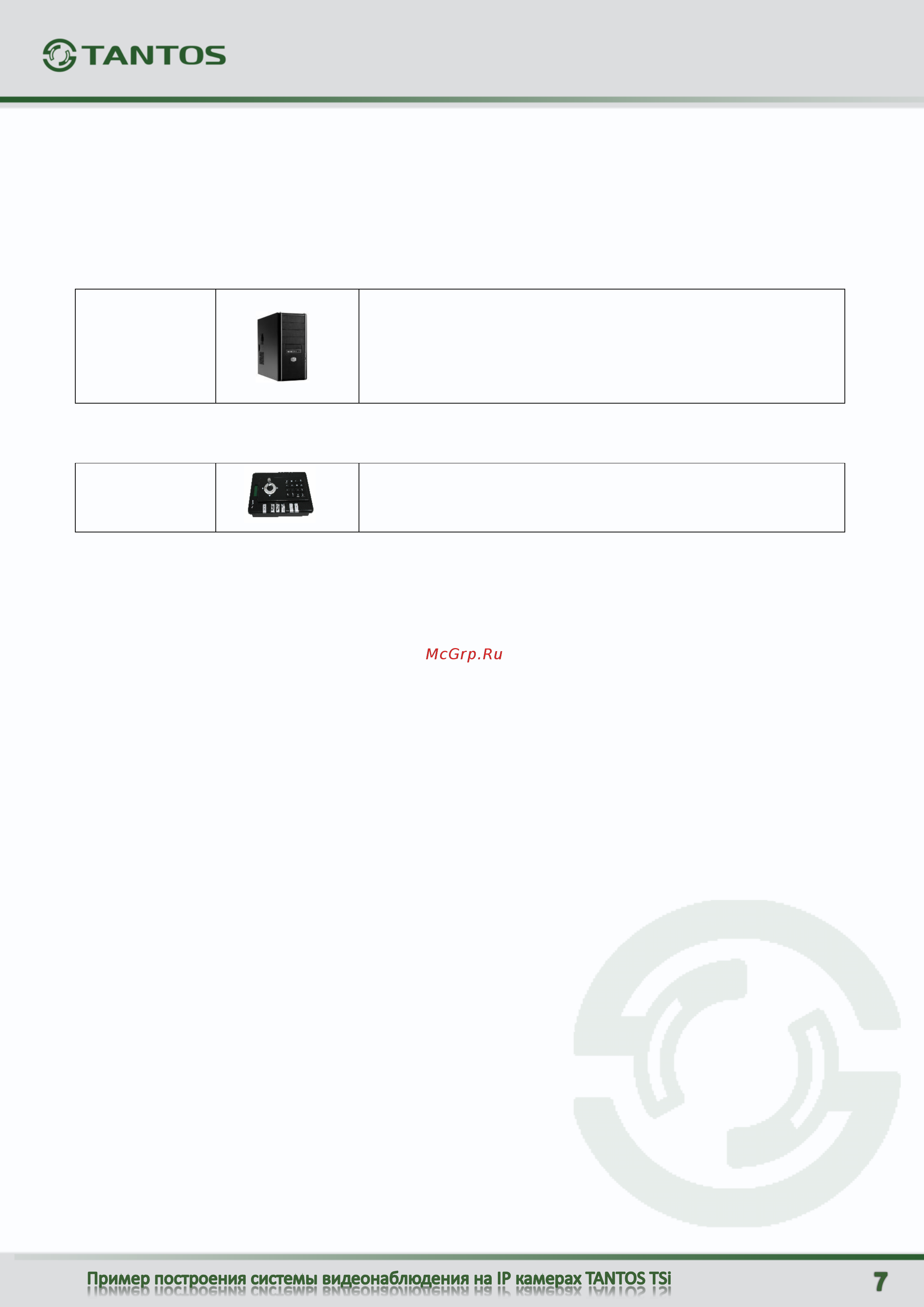

Можно использовать готовое решение:

IPREG-16t

IPREG-16t Сервер для системы видеонаблюдения D, до 5 дисков по 4

Тб, Windows 7 Pro 32 бит, поставляется с ПО NVMS (Core i3, 2Гб,

GF430 1Гб, HDD 320Гб, DVD±RW, клавиатура, мышь). Корпус

tower

Пульт управления можно использовать любой с интерфейсом PELCO-D или PELCO-P.

Например, вполне подойдет пульт TANTOS.

TANTOS

Пульт управления PTZ камерами с джойстиком. Протоколы

управления Pelco D/P. RS485. питание 12В(в комплекте)

Так как пульт управления имеет выход интерфейса RS-485, то необходим конвертер

интерфейса RS-485-USB для подключения пульта управления. Можно использовать,

например, Z-397 конвертор USB-485/422.

Необходимо рассчитать размер архива. Все камеры записываются по расписанию 12 часов в

сутки + 12 часов запись производится по детектору движения. Будем считать, что запись по

детектору движения производится 4 часа в сутки. Итого запись – 16 часов в сутки с каждой

камеры, 14 дней.

Камера при разрешении 2 мегапикселя требует видеопоток 5 Мбит/с. Итого 5Мбит/с*60

секунд*60 минут*16 часов* 14 дней*7 камер / 8 (для того, чтобы перевести в Мбайты) /1024

(для того, чтобы перевести в гигабайты) /1024 (для того, чтобы перевести в терабайты) = 3.36

Тб.

Таким образом, размер архива составляет около 3.36 Тб, т.е. достаточно двух дисков по 2 Тб.

2.3. Схема подключения оборудования

Для более наглядного представления о подключении оборудования составлена

соответствующая схема подключения IP камер и сетевого оборудования.
