РуКОвОДСТвО пО эКСплуАТАцИИ

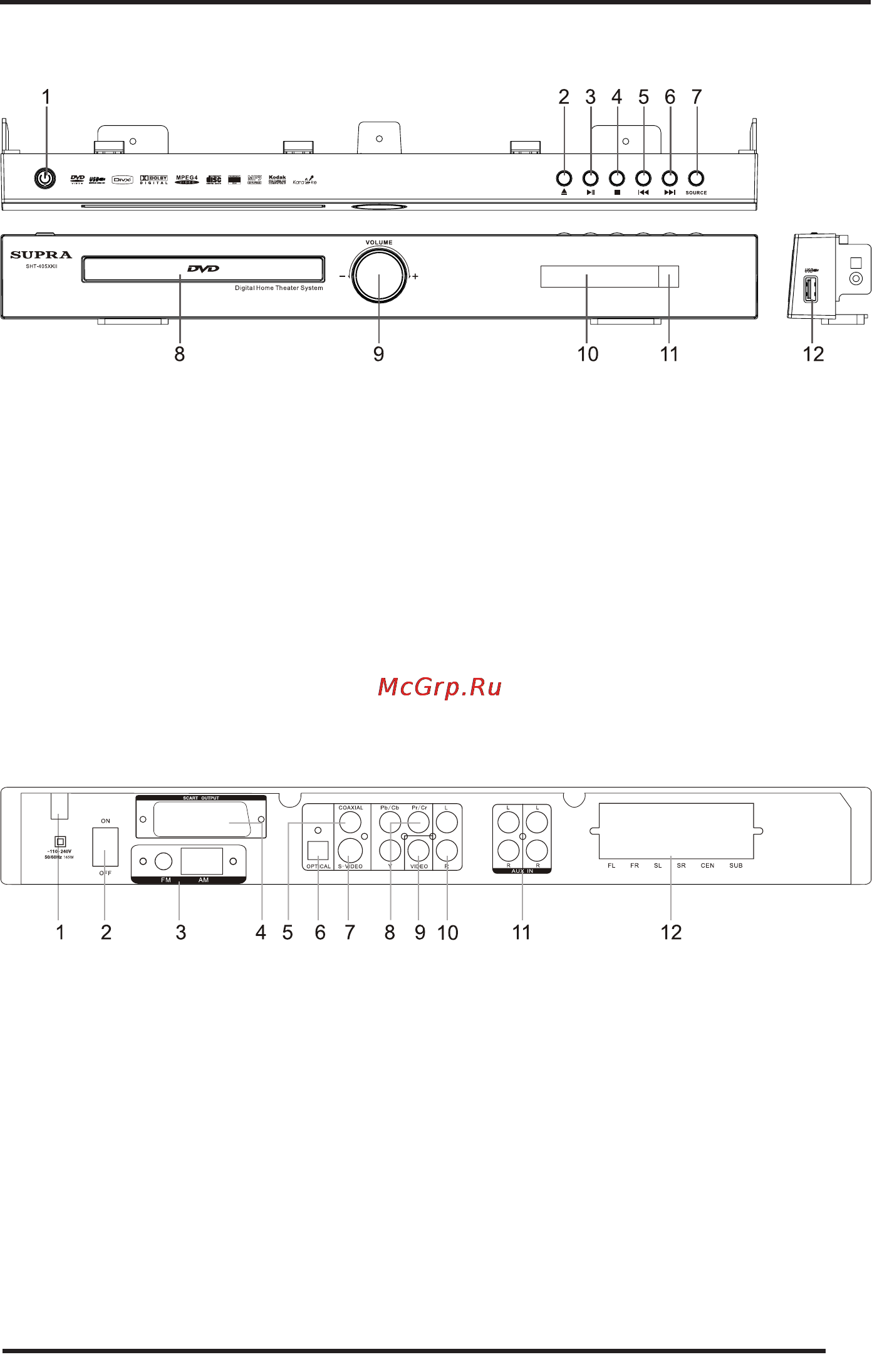

ПеРеДнЯЯ ПАнеЛЬ

1. Кнопка включения/перехода в режим ожидания

2. Кнопка открытия/закрытия лотка для диска

3. Кнопка начала воспроизведения/паузы

4. Кнопка остановки

5. Кнопка перехода к предыдущему треку/главе/

заголовку

6. Кнопка перехода к следующему треку/главе/за-

головку

7. Кнопка выбора источника воспроизведения

8. Лоток для диска

9. Регулятор уровня громкости

10. Дисплей

11. ИК-приемник сигналов ДУ

12. Разъем USB для подключения накопителей

ЗАДнЯЯ стенКА

1. Кабель питания сетевой (110-240 В)

2. Тумблер включения/отключения питания

3. Гнездо антенн FM/ AM

4. Разъем SCART

5. COAXIAL – цифровой коаксиальный аудио выход

6. OPTICAL - оптический цифровой выход

7. Видео выход S-VIDEO

8. Видеовыходы компонентных сигналов Y Pb/Cb Pr/Cr

9. Композитный видео выход

10. Аудиовыход (правый и левый аудиоканалы)

11. Разъем для подключения внешнего источника

12. Аудиовыход (5.1 CH OUTPUT): FL – выход на пе-

реднюю левую колонку, SL – выход на боковую

левую колонку, FR – выход на переднюю пра-

вую колонку, SR – выход на боковую правую

колонку, CEN – выход на центральную колон-

ку, SUB – выход на сабвуфер.
