6. МОНТАЖ И ПОДКЛЮЧЕНИЕ

Защёлку необходимо устанавливать в месте, защищенном от прямого попадания влаги, пыли или грязи в защёлку.

При монтаже защёлки и ригеля необходимо соблюдать их соосность в пределах допуска свободного хода ригеля.

Не эксплуатируйте защелку со снятым кожухом, т.к. это приведёт её к нестабильной работе.

6.1 МОНТАЖ ЗАЩЁЛКИ НА ШКАФ С РАСПАШНОЙ ДВЕРЬЮ И ВЫДВИЖНОЙ ЯЩИК

А Б В

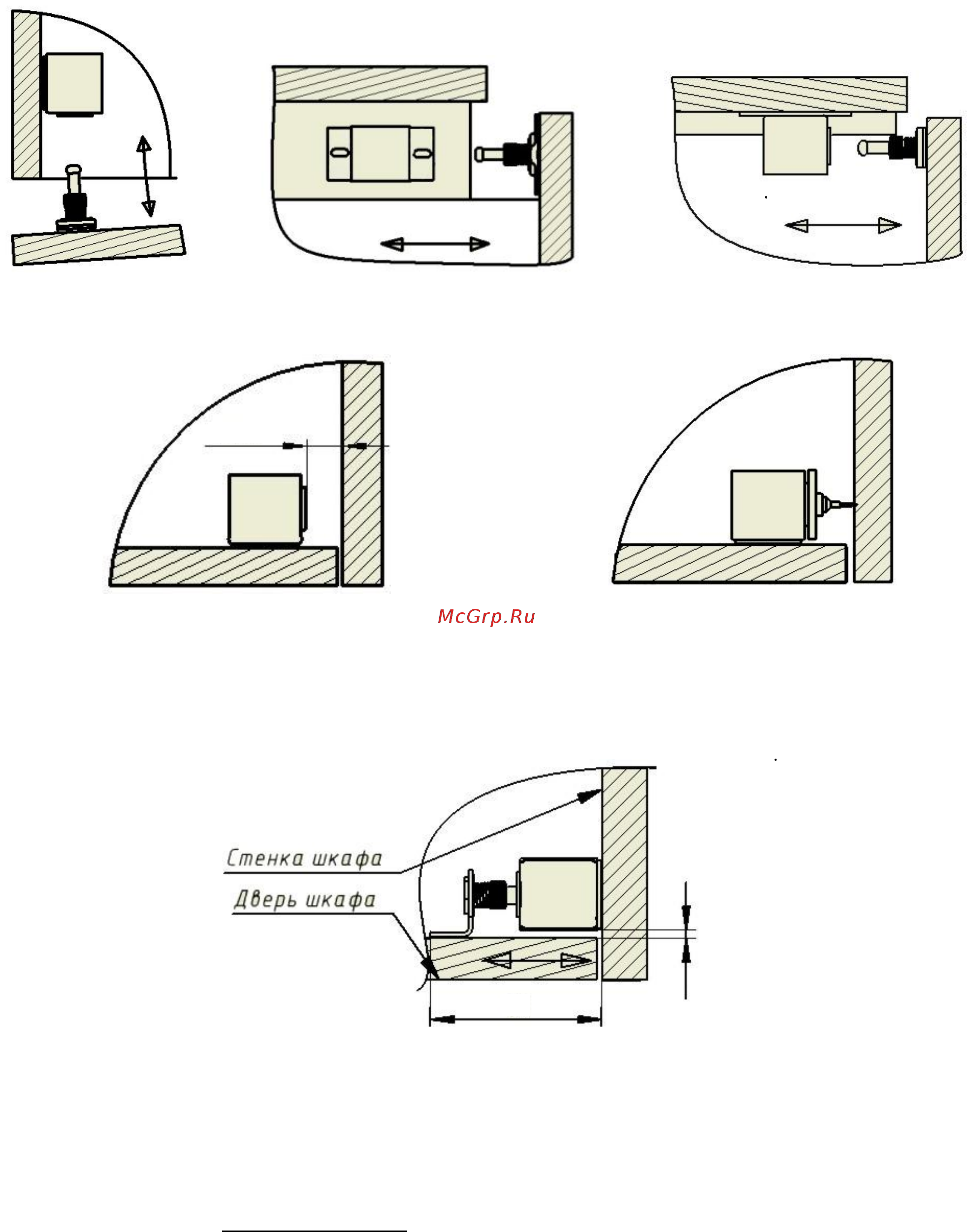

Примеры монтажа защёлки на шкаф с распашной дверью (А) и на выдвижной ящик (Б и В)

ПОРЯДОК МОНТАЖА

Установить защёлку на неподвижной поверхности.

Расстояние от внутренней поверхности закрытой

двери до гайки защёлки должно быть 6-7 мм, что

гарантирует необходимый свободный ход двери в

диапазоне 3-4 мм при закрытой защёлке.

Вставить в защёлку разметочный маркер и плотно закрыть

дверь (ящик). При этом маркер оставит на поверхности

двери след (точку). Наколоть на полученную отметку

разметочный шаблон и разметить крепежные отверстия.

Установить ригель.

6.2 МОНТАЖ ЗАЩЁЛКИ НА ШКАФ С РАЗДВИЖНОЙ ДВЕРЬЮ (КУПЕ)

Закрепить защёлку на стенке шкафа. На расстоянии 4-5 мм от стенки шкафа по центральной оси

защёлки на двери сделать отметку. Наколоть на полученную отметку разметочный шаблон и

разметить крепежные отверстия. Собрать ригель на угловом кронштейне согласно рисунку (см. п.5.2)

и закрепить его на двери.

Отрегулировать положение ригеля таким образом, чтобы от края кронштейна до стенки шкафа

было 50-51 мм (см. рис).

ВНИМАНИЕ!!! Указанные установочные размеры обеспечивают необходимый свободный

ход двери 3-4 мм. При несоблюдении этого условия нормально закрытая защёлка при

подаче напряжения питания может не открыться (см.п. 7)!

6.3 ПОРЯДОК ПОДКЛЮЧЕНИЯ

Для управления защёлкой обычно используется контроллер (плата управления), который размещается вне корпуса

защёлки. Установка контроллера производится в соответствии с паспортом на него.

Подсоедините к контроллеру провод питания защёлки в следующей полярности:

Красный (белый) – положительный, черный – отрицательный.

Обеспечьте надежный электрический контакт. Во избежание короткого замыкания изолируйте места соединения.
