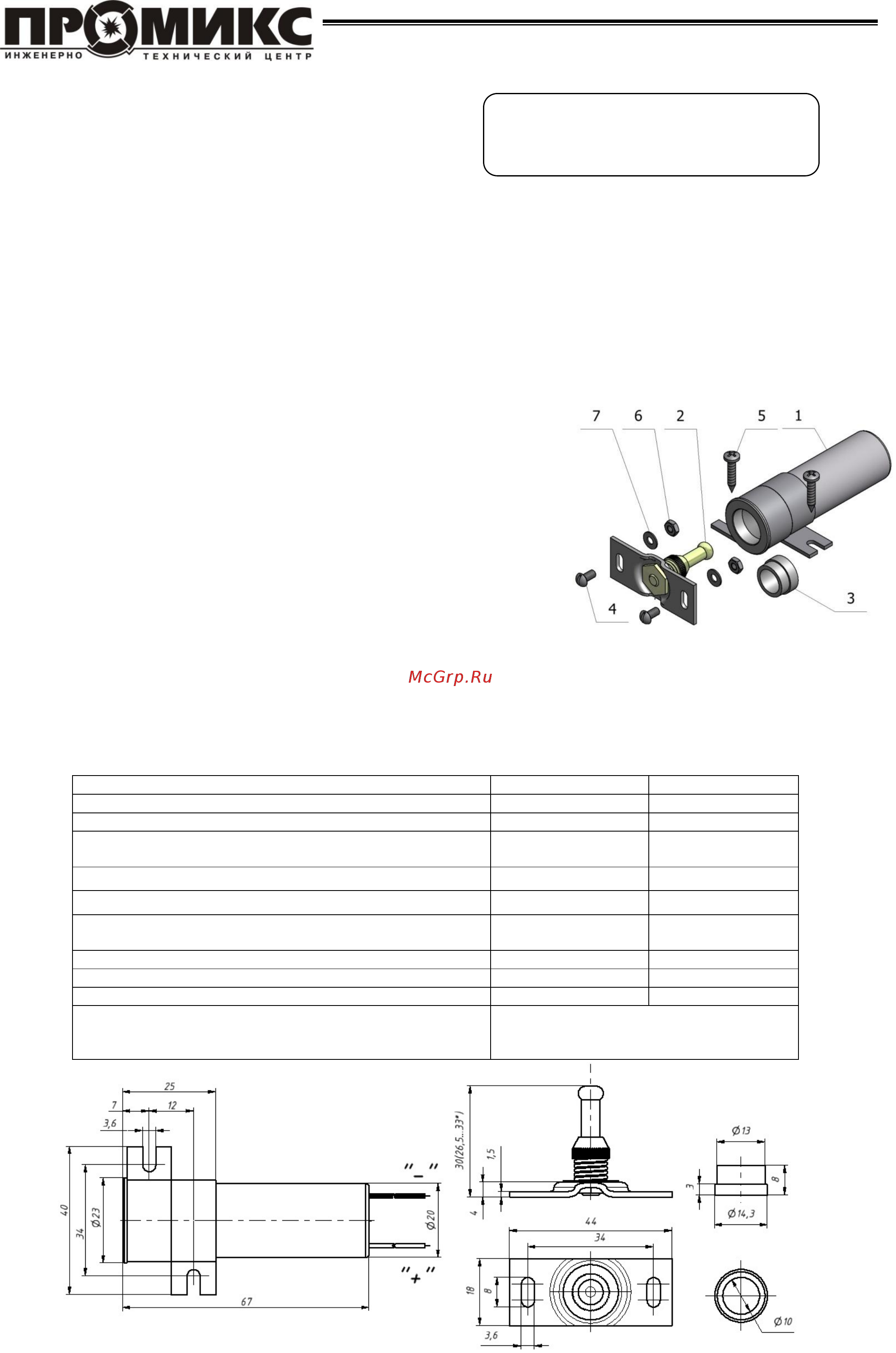

ШЕРИФ
-
4
ЗАЩЁЛКА ЭЛЕКТРОМЕХАНИЧЕСКАЯ
С ТОЛКАТЕЛЕМ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ТУ 3428 – 003 – 80210527 – 11
1. НАЗНАЧЕНИЕ
Защёлка электромеханическая «ШЕРИФ-4» с встроенным толкателем предназначена для ограничения доступа в
торговую и офисную мебель, ячейка камер хранения и т.п. и может быть открыта путем подачи или снятия напряжения
питания (зависит от модификации) с помощью контроллеров систем контроля и управления доступом, аудио- и
видеодомофонов, кодовых панелей, обычной кнопкой или выключателем. Защёлка позволяет не устанавливать на дверь
ручку, т.к. при открытии защёлки дверь «приоткрывается» сама.
2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации:
- температура окружающего воздуха: от -40 до +50 °С
- относительная влажность воздуха не более 95% при +35°С и более низких температурах без конденсации влаги и
образования инея
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь защёлки влаги, пыли, грязи и т.п.
- устойчивость к воздействию климатических факторов по ГОСТ 15150-69: УХЛ2
3. КОМПЛЕКТ ПОСТАВКИ
1 – Защёлка электромеханическая
2 – Ригель с пластиной регулировочной
3 – Центровка
4 – Винт М3х8 - 2 шт
5 – Шуруп 3,5х15 – 2 шт
6 – Гайка самоконтрящаяся М3 – 2 шт
7 – Шайба – 2 шт
8 – Руководство по эксплуатации
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Защёлка «ШЕРИФ-4» выпускается в двух модификациях: нормально открытая (НО) и нормально закрытая (НЗ).
Нормально открытая защёлка находится в открытом состоянии при отсутствии напряжения питания и в закрытом – при
подаче напряжения питания. Нормально закрытая защёлка находится в закрытом состоянии при отсутствии напряжения
питания и открывается при подаче импульса напряжения питания.
При открытии защёлка выталкивает («отстреливает») ригель, что приводит к «приоткрыванию» двери.
Защёлка срабатывает и тогда, когда дверь находится в состоянии «натяг», т.е. к ней приложено некоторое внешнее
усилие на открывание (например, тянут за ручку двери).
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЗАЩЕЛКИ, РИГЕЛЯ И ЦЕНТРОВКИ
НО НЗ
Усилие удержания
ригеля
защёлкой
,
кг не менее
300
300
Начальное усилие выталкивания ригеля, кг не менее
0,7 1,5
Максимальное внешнее открывающее усилие
(«натяг» двери) перед открытием, кг, не более
1,5 2,5
Напряжение питания постоянного тока, В
9-15 В 12-14
Длительность импульса напряжения питания, сек
0,5
-
3
Не нормируется
Интервал между импульсами напряжения
питания,
сек не менее
15 Не нормируется
Потребляемый ток
(при 12В)
,
А
0,35 0,11
Масса замка, кг, не более
0,15
0,15
Длина провода питания, м
0,13 0,13
Возможные регулировки
длины штока ригеля (от 29,5 до 33 мм);
автоматическая центровка ригеля в
отверстии защёлки
Модификация:
□нормально открытая, □нормально закрытая
Дата производства:
