2
5. МОНТАЖ И ПОДКЛЮЧЕНИЕ
Защёлку необходимо устанавливать в месте, защищенном от прямого попадания влаги, пыли или грязи в защёлку.
При монтаже защёлки и ригеля необходимо соблюдать их соосность в пределах допуска свободного хода ригеля.

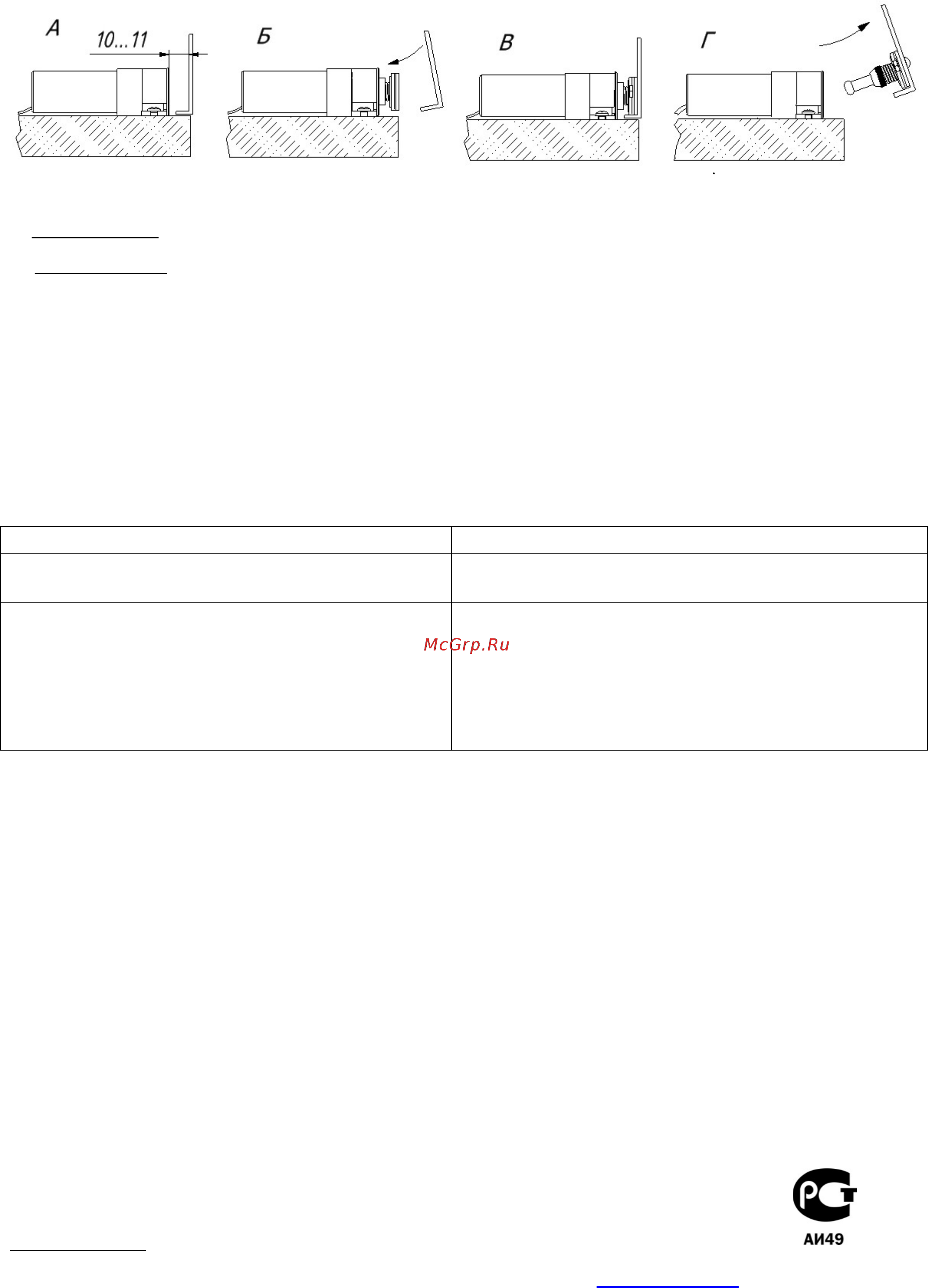

5.1 МОНТАЖ ЗАЩЁЛКИ
А. Установить защёлку на неподвижной поверхности. Расстояние от внутренней поверхности закрытой дверцы до
гайки защёлки должно быть 10-11 мм, что гарантирует необходимый свободный ход дверцы в диапазоне 3-4
мм при закрытой защёлке. Подключите защёлку с соответствии с п. 5.2.
Б. Для НЗ защёлки: Вставить в защёлку ригель, предварительно отцентровав шток ригеля и надев центровку 3 (см. п.3).
Подать напряжение питания на защелку и убедиться, что ригель вытолкнулся из защелки.
Для НО защёлки: Подать напряжение питания. Вставить в защёлку ригель, предварительно отцентровав шток ригеля и
надев центровку 3 (см. п.3). Снять напряжение питания с защёлки и убедиться, что ригель вытолкнулся из защелки.
B. Снять напряжение с НЗ защёлки либо подать напряжение на НО защёлку. Снять защитную пленку с двустороннего
скотча на пластине ригеля и защелкнуть ригель в защелку. Закрыть дверцу и плотно прижать ее к шкафу.
Г. Подать напряжение на НЗ защёлку либо снять напряжение с НО защёлки, при этом дверца должна приоткрыться.
Закрепить ригель на дверце с помощью винтов и самоконтрящихся гаек. Снять центровку. Защелка готова к работе.
5.2 ПОРЯДОК ПОДКЛЮЧЕНИЯ
Для управления защёлкой обычно используется контроллер (плата управления), который размещается вне корпуса
защёлки. Установка контроллера производится в соответствии с паспортом на него.
Подсоедините к контроллеру провод питания защёлки в следующей полярности:
Красный (белый) – положительный, черный – отрицательный.
Обеспечьте надежный электрический контакт. Во избежание короткого замыкания изолируйте места соединения.
6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ПРОБЛЕМЫ ПРИ УСТАНОВКЕ И ИХ УСТРАНЕНИЕ
Неисправности и проблемы
Действия для устранения
Увеличенный люфт ригеля (более
4
мм) в закрытом
состоянии защёлки
Уменьшить длину штока ригеля.
афиксировать
ключом опору ригеля, ослабить гайку ригеля, вкрутить шток,
затянуть гайку ригеля.
З
ащёл
ка
не фиксирует ригель
Проверить расстояние между ригелем и за
щёлкой
, при этом
если необходимо – увеличить длину штока ригеля. Для этого
зафиксировать ключом опору ригеля, ослабить гайку ригеля,
выкрутить шток
, затянуть гайку
ригеля
.
Р
игель не заходи
т в отверстие
НЗ
за
щёлки
на
необходимую длину, т.к. ему мешают шарики (это
возможно, если вместо ригеля в отверстие защёлки
вставили до упора и извлекли штырь (шариковая ручка,
спичка и т.п.) и заблокировали защёлку.
Для разблокировки п
одать на защёлку
напряжение питания.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание защёлки проводится не реже одного раза в два месяца и включает в себя:
- осмотр защёлки на предмет надежности её крепления. При необходимости подтяните крепежные элементы защёлки
и ригеля.
- проверку длины штока ригеля. В случае если шток ригеля упирается в защёлку и это приводит к неплотному
прилеганию дверцы, либо при закрытой дверцы не происходит фиксации ригеля защёлкой - необходимо отрегулировать
длину штока ригеля (см. п. 6 настоящего Руководства).
8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
ООО «Инженерно-технический центр «ПРОМИКС» гарантирует соответствие защёлки требованиям действующих ТУ
при соблюдении правил эксплуатации и монтажа, установленных в настоящем руководстве. Гарантийный срок
эксплуатации защёлки – 24 месяца с даты приемки ОТК.
В течение гарантийного срока ООО «Инженерно-технический центр «ПРОМИКС» обязуется бесплатно производить
ремонт неисправного изделия. Расходы по доставке изделия к месту ремонта и обратно несет Покупатель.
Гарантийные обязательства не распространяются на дефекты или повреждения, возникшие вследствие:
- неправильного технического обслуживания Покупателем;
- использования замка в условиях, не соответствующих требованиям эксплуатации;
- механических повреждений или разборки защёлки Покупателем;
- нарушения правил транспортировки и хранения.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВЫВАНИИ
Защёлка электромеханическая с толкателем «ШЕРИФ-4» с указанной датой выпуска изготовлена и принята в
соответствии с ТУ 3428–003–80210527–11, обязательными требованиями государственных стандартов и действующей
технической документацией, признана годной для эксплуатации и упакована ООО «ИТЦ «ПРОМИКС».
ООО «Инженерно-технический центр «ПРОМИКС» Штамп ОТК
214030, г. Смоленск, Краснинское шоссе, 35
Тел. (4812) 619-330
www.itc-promix.ru
РОСС RU.АИ49.Н00250
Все замечания и пожелания по продукции просьба направлять по адресу: mail@itc-promix.ru. Заранее благодарим!
