Глава 1. Введение
ГЛАВА 1. ВВЕДЕНИЕ
1.1 Общие сведения об IP-камерах

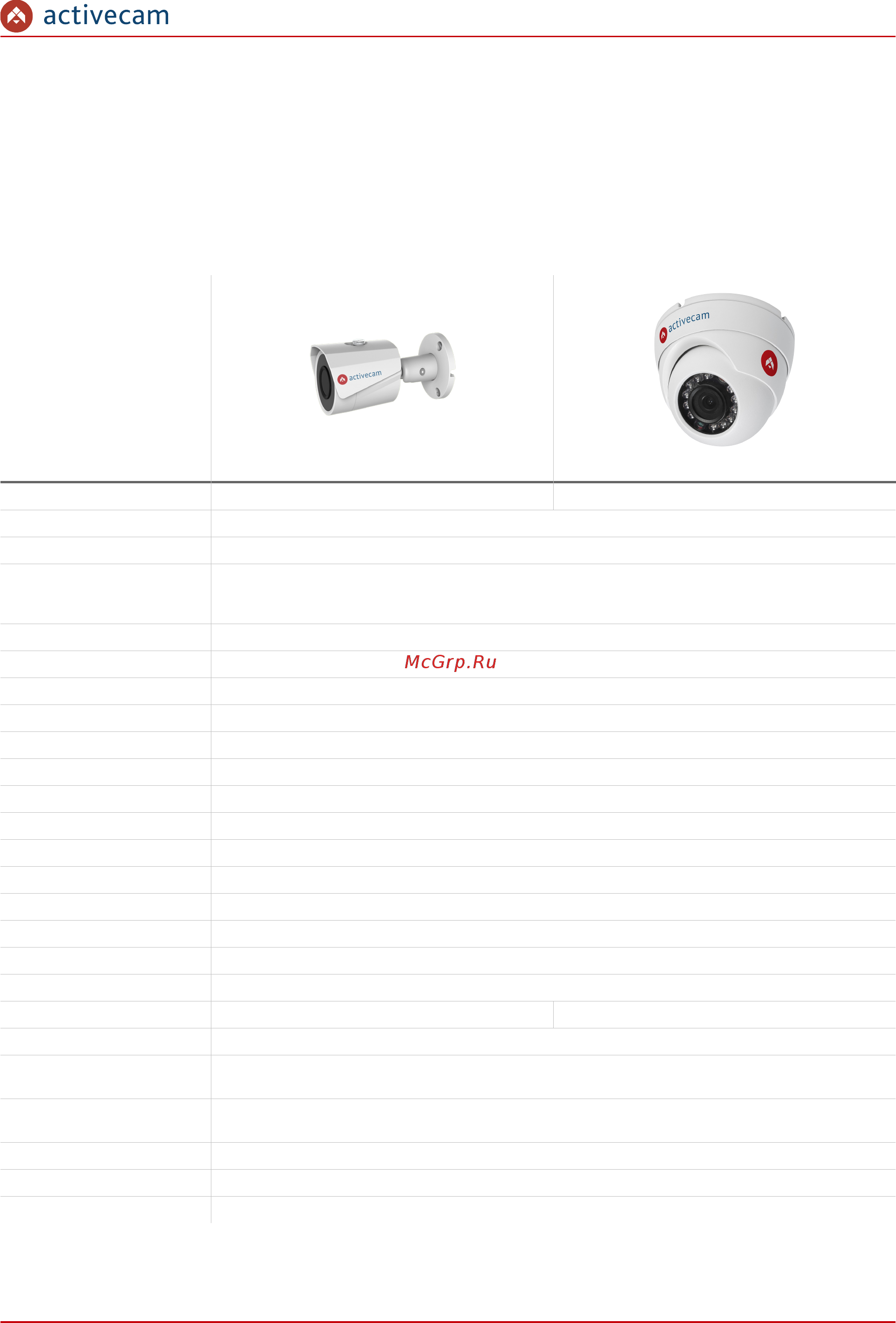

Основные характеристики IP-камер ActiveCam:
Характеристика AC-D2121IR3 AC-D8121IR2
Корпус Уличная миниатюрная камера Купольная
Матрица 1/2.7'' CMOS 2Мп
Разрешение FullHD(1920×1080)
Чувствительность
Цвет:
ЧБ:
0.05Лк(F2.0)
0Лк(F2.0, ИК вкл.)
Режим «День/Ночь» Механический ИК-фильтр
ИК-подсветка До 30 метров До 20 метров
Объектив Фиксированные 3.6мм
WDR Да (D-WDR)
DNR 3D-NR
Стандарты сжатия Н.264 / M-JPEG
Поддержка двух потоков Да
Скорость трансляции FullHD@25fps
Максимальный битрейт 8Mbps
Встроенный видеоархив Нет
Аудио Нет
Поддержка RTSP Да
Поддержка ONVIF Да
Питание PoE (802.3af) / 12V DC (1A)
Максимальное потребление 4.2 Вт 3.2 Вт
Внутренние разъемы Нет
Внешние разъемы RJ-45
Питание 12В
Габаритные размеры, мм Ø70 x 161
(с кронштейном)
Ø93.4 x 80.5
Вес, г 460 380
Степень защиты IP67 IP66
Рабочие температуры -40°C … +60°C
Руководство по эксплуатации поворотных IP-камер ActiveCam 4
