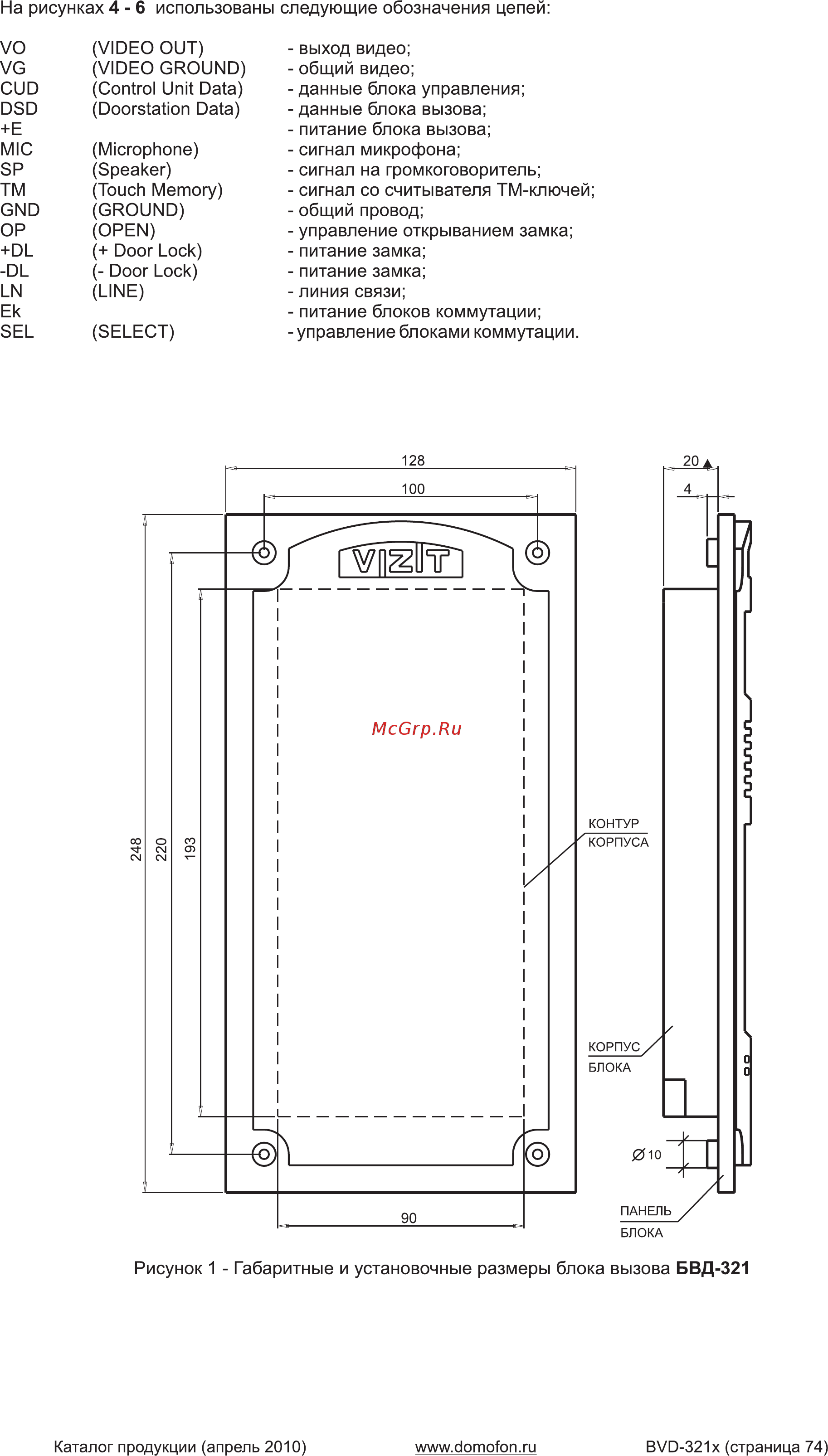

На рисунках 4 6 использованы следующие обозначения цепей VO VG CUD DSD Е MIC SP TM GND OP DL DL LN Ek SEL VIDEO OUT VIDEO GROUND Control Unit Data Doorstation Data Microphone Speaker Touch Memory GROUND OPEN Door Lock Door Lock LINE SELECT выход видео общий видео данные блока управления данные блока вызова питание блока вызова сигнал микрофона сигнал на громкоговоритель сигнал со считывателя ТМ ключей общий провод управление открыванием замка питание замка питание замка линия связи питание блоков коммутации управление блоками коммутации Рисунок 1 Габаритные и установочные размеры блока вызова БВД 321 Каталог продукции апрель 2010 www domofon ru BVD 321x страница 74
