Vizit M440C Инструкция по эксплуатации онлайн
VIZIT-M440C
VIZIT-M440C
VIZIT
КОМПЛЕКТНОСТЬ
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
ВНИМАНИЕ!
Монитор цветного изображения (в дальнейшем - монитор) предназначен для работы в составе
видеодомофонов .
В мониторе нет напряжений выше 27В.
Не производите монтажные и ремонтные работы при включённом в сеть блоке питания монитора.
Не допускайте попадания на корпус жидких, химически активных веществ.
При очистке монитора отключите блок питания от сети и не используйте моющие средства.
Не производите ремонт вне специализированных сервисных организаций.

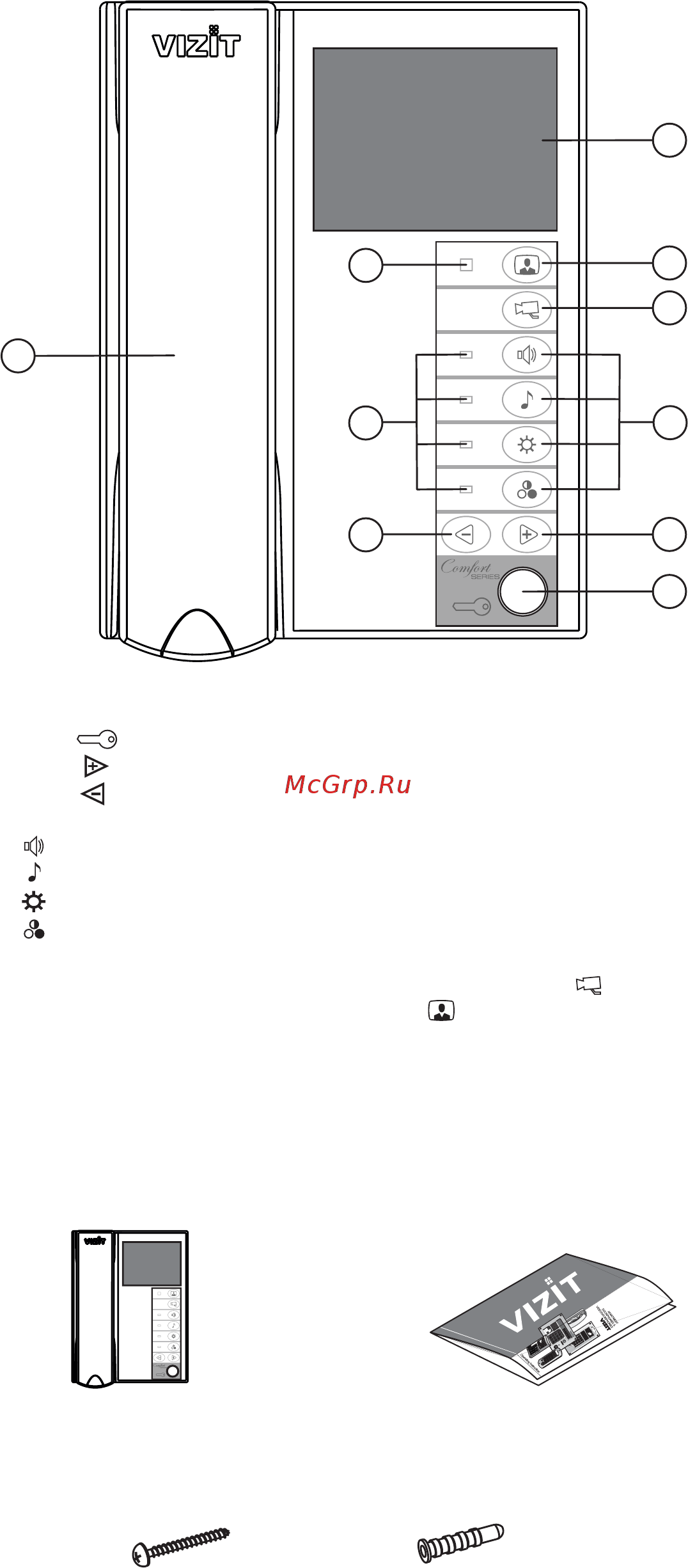

Рисунок 1 - Внешний вид и органы управления монитора.
1. Трубка переговорная.
2. Кнопка открывания замка.
3. Кнопка увеличения значения выбранной настройки.
4. Кнопка уменьшения значения выбранной настройки.
5. Кнопки для выбора настроек:
- громкость вызова
- выбор вызывной мелодии
- яркость изображения
- насыщенность цветного изображения
6. Светодиодные индикаторы выбранной настройки.
7. Кнопка переключения на дополнительную камеру
8. Кнопка включения видеомониторинга .
9. Индикатор включения питания.
10. Экран монитора.
.
1
6
3
7
2
4
5
8
10
9
Шуруп - х3.5 25
Дюбель 6х30
x 3
x3
Крепёжные элементы
Инструкция
x1
x1
Монитор
- 440VIZIT M C
1
Содержание
- Vizit m440c 1
- Vizit m440c vizit 1
- X 1 x 1 1
- X 3 x 3 1
- В мониторе нет напряжений выше 27в не производите монтажные и ремонтные работы при включённом в сеть блоке питания монитора не допускайте попадания на корпус жидких химически активных веществ при очистке монитора отключите блок питания от сети и не используйте моющие средства не производите ремонт вне специализированных сервисных организаций 1
- Внимание 1
- Инструкция 1
- Комплектность 1
- Крепёжные элементы 1
- Монитор цветного изображения в дальнейшем монитор предназначен для работы в составе видеодомофонов 1
- Рисунок 1 внешний вид и органы управления монитора 1
- Указания мер безопасности 1
- Шуруп х 3 25 дюбель 6х30 1
- Ec gnd 3
- Ec1 ec2 gnd vi2 вход видеосигнала с дополнительной телекамеры общий провод 3
- K 4mv k 4v 3
- Ln gnd 3
- Ln gnd vi1 e data данные между блоком коммутации бкм 440 и монитором питание монитора 3
- Vi1 e data ec1 ec2 gnd vi2 3
- Бкм 440 3
- Блок коммутации б б 3
- Вход видеосигнала с телекамеры бвд общий провод 3
- Клемма 3
- Кнопка звонок 3
- Кнопка звонок может быть установлена возле двери в квартиру и подключена между клеммами и data gnd 3
- Кнопка звонок не может быть подключена к монитору если монитор используется с блоком коммутации 3
- Линия связи блока коммутации бвд и монитора 3
- Монитора приведены на рисунках 4 7 3
- Назначение 3
- Наименования клемм монитора и их назначение приведены ниже в таблице 3
- Питание дополнительной телекамеры питание телекамеры бвд 3
- Примеры схем соединений 3
- Примеры схем соединения 3
- Примечание 3
- Рисунок 4 монитор с подъездным бвд и дополнительной телекамерой vizit m440c 3
- Требования к соединительным линиям между блоком коммутации монитора и монитором рисунки 6 7 изложены в паспорте блока коммутации 3
- Требования к соединительным линиям между блоком питания монитором и блоком вызова блоком управления рисунки 4 5 изложены в паспорте соответствующего блока вызова блока управления 3
- Cbl бвд 4
- E data 4
- Ec gnd 4
- K 4mv k 4v 4
- Ln gnd 4
- Ln1 gnd 4
- Ln2 ec1 4
- Vi1 e data ec1 ec2 gnd vi2 4
- Vo vg подключить резистор 82 ом к клеммам последнего блока коммутации 4
- Бвд 406cb 4
- Блок коммутации б б 4
- Блок коммутации монитора бкм 440 4
- Блок питания бпд18 12 1 1 4
- Дополнительное укп 4
- К следующим блокам коммутации к другим квартирам 4
- Кнопка звонок 4
- Линия связи с подъездным бвд блоком управления 4
- Основной монитор активация этажного бвд переключение видеосигналов приоритет при снятии трубки над дополнительным укп 4
- Рисунок 6 монитор основной бвд и дополнительной телекамерой vizit m440c с подъездным и этажным 4
- Рисунок монитор с этажным бвд и дополнительной телекамерой 5 vizit m440c 4
- Цветной 4
- Этажный блок вызова 4
- Блок коммутации монитора бкм 440 5
- Монитор 440 vizit m c 5
- Не активирует этажный бвд переключает видеосигналы не 5
- Основной монитор активация этажного бвд переключение видеосигналов приоритет при снятии трубки над дополнительным монитором 5
- Рисунок 7 монитор дополнительный с двумя этажными бвд vizit m440c 5
- Этажный блок вызова этажный блок вызова 5
