Контроллер «КОДОС ЕС-202Ш»

6.2 Установка аппаратного адреса

При использовании контроллера в системах «КОДОС» необходимо

указывать его аппаратный адрес. Он предназначен для идентификации

устройства в системе.

Аппаратный адрес контроллера – это число в пределах от 0 до 250.

Пользователь может самостоятельно задать адрес с помощью восьми

DIP-переключателей, расположенных со стороны задней стенки кон-

троллера (см. рисунок 5, увеличенная часть изображения). Для этого

необходимо знать двоичный код адреса, который следует ввести с по-

мощью переключателей, установив их в соответствующие положения.

Переключатель под номером 1 обозначает «младший» разряд, под

номером 8 – «старший». Переключатели могут находиться в верхнем

положении (или «ON», см. рисунок 6, переключатель 1), что соответст-

вует состоянию «включено», или нижнем положении (переключатели 2 –

8), соответствующем состоянию «выключено».

Смена положения переключателя осуществляется с помощью тон-

кого острого предмета.

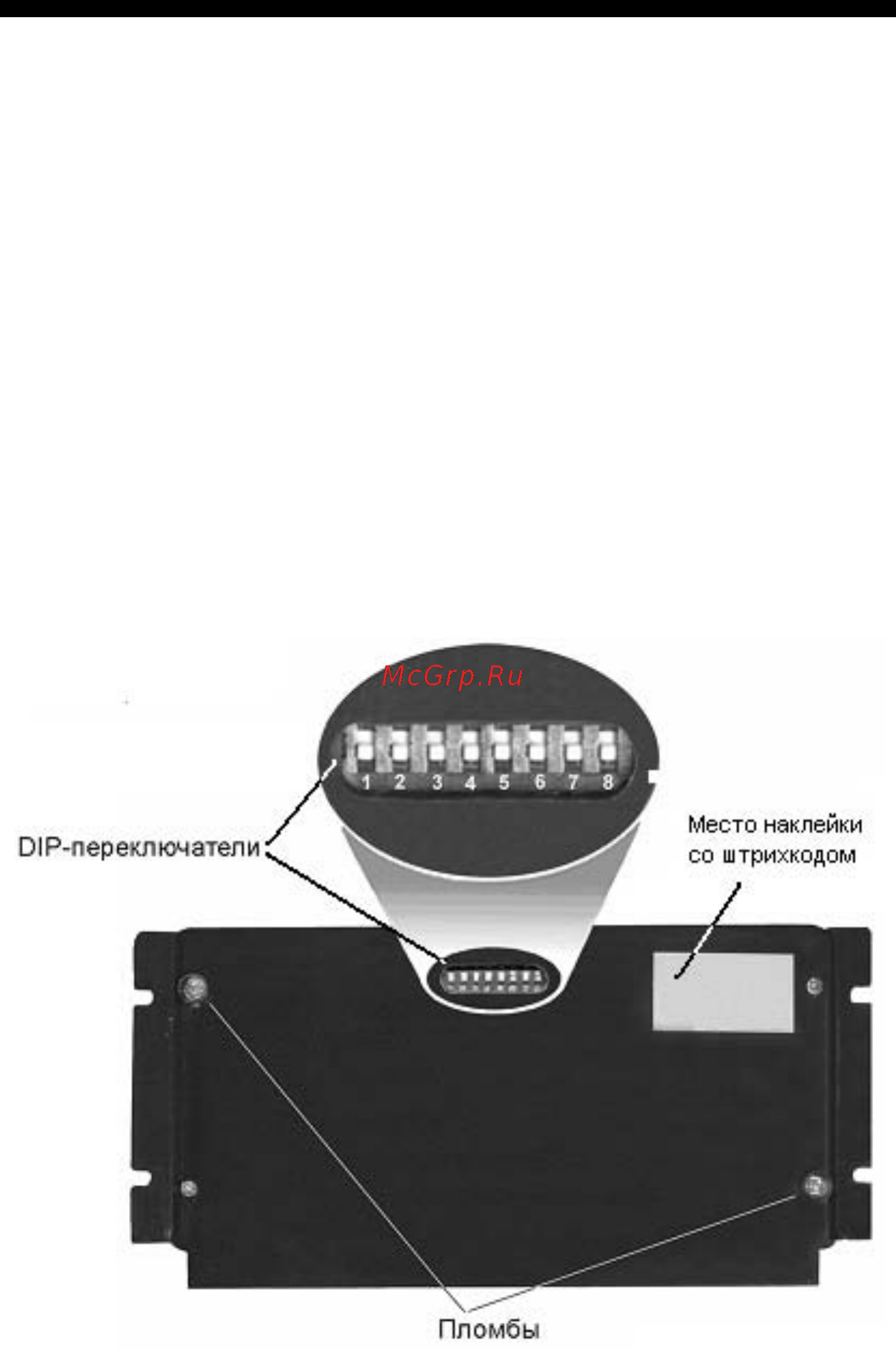

Рисунок 5 – DIP-переключатели контроллера
