3.2. Схемы под клю че ния

Для под клю че ния к се те во му кон трол ле ру кон трол ле ров до сту па се рий

"КО ДОС RC", "КО ДОС RСV" ис поль зу ет ся стан дарт пе ре да чи дан ных RS-485,

поз во ля ю щий обес пе чить от но си тель но вы со кую по ме хо за щи щён ность си с -

те мы, глав ным об ра зом, за счёт при ме не ния диф фе рен ци аль ных сиг на лов.

Вы вод и ввод осу ще ств ля ет ся че рез па ра фаз ные вы во ды A и B (рис. 4). До -

пу с ка ет ся па рал лель но под клю чать до 32 кон трол ле ров до сту па се рий "КО -

ДОС RC", "КО ДОС RСV" объ е ди няя их вы во ды A и B в еди ную ли нию свя зи.

Дли на ли нии свя зи меж ду се те вым кон трол ле ром и кон трол ле ра ми до сту -

па се рий "КО ДОС RC", "КО ДОС RСV" не долж на пре вы шать 1200 м. Связь

осу ще ств ля ет ся при по мо щи эк ра ни ро ван ной ви той па ры 5-й ка те го рии с се че -

ни ем про во дов не ме нее 0,22 мм

. Эк ра ни ру ю щую оп лёт ку заземляют только

в одной точке и подключают к общим проводам (клеммы "-12V" и "GND")

объединяемых устройств как показано на рис. 4.

ПОДКЛЮЧЕНИЕ СЕТЕВОГО КОНТРОЛЛЕРА

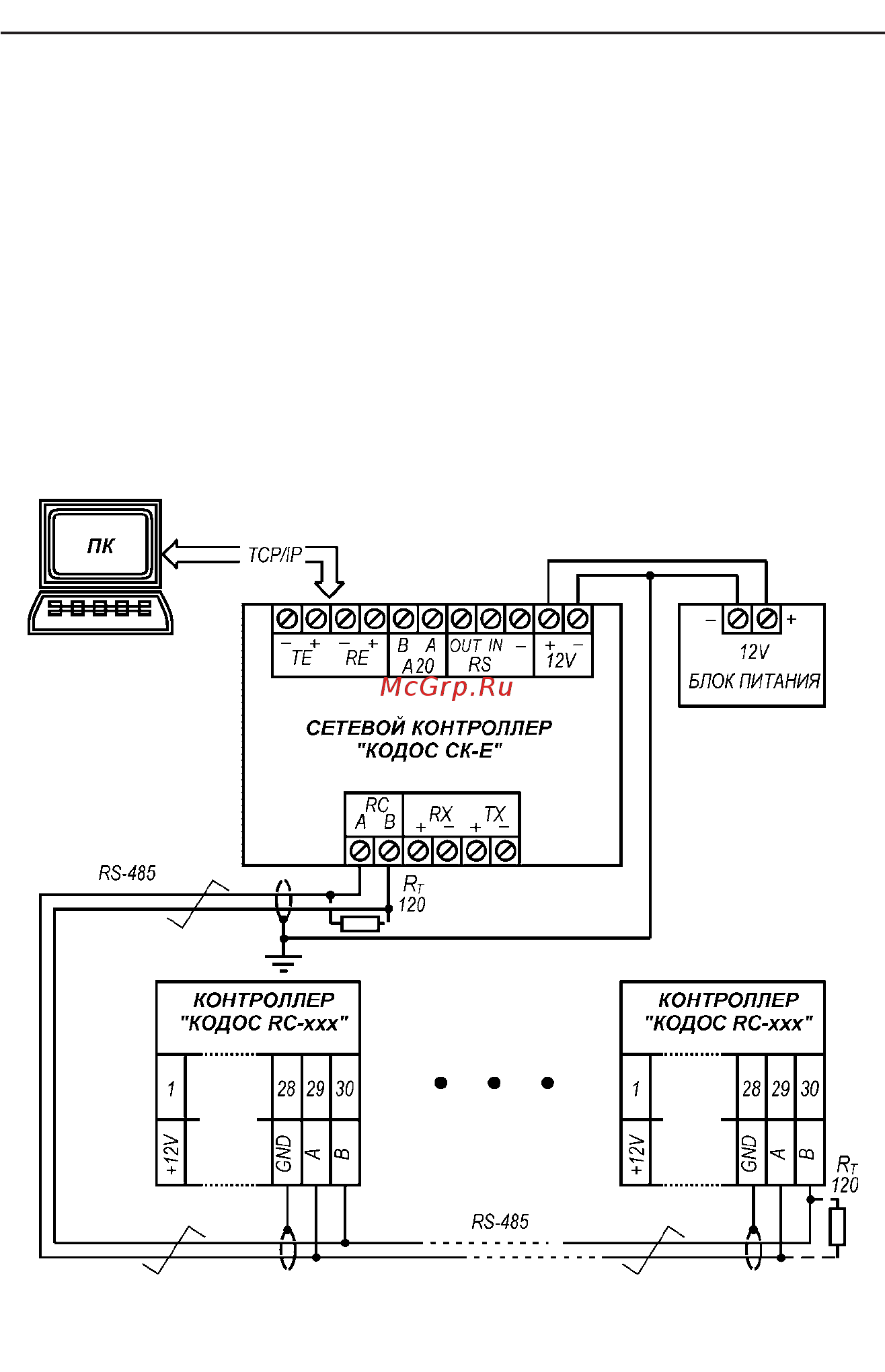

Рис. 4. Схе ма под клю че ния к сетевому кон трол ле ру "КОДОС СК-Е"

контроллеров доступа серий "КОДОС RС", "КОДОС RСV"
