Для об ме на ин фор ма ци ей се те во го кон трол ле ра с кон трол ле ра ми до сту -

па се рии "КО ДОС ЕC" ис поль зу ет ся спе ци а ли зи ро ван ный интерфейс, со глас -

но ко то ро му вы вод (пе ре да ча) ин фор ма ции осу ще ств ля ет ся че рез па ра фаз -

ный вы ход TХ, а ввод (при ем) – по вхо ду RХ (см. табл.). Ука зан ные вы во ды

слу жат для не по сред ст вен ной свя зи се те во го кон трол ле ра с кон трол ле ра ми

до сту па се рии "КО ДОС ЕС" как по ка за но на рис. 5. До пу с ка ет ся па рал лель но

под клю чать до 250 кон трол ле ров до сту па се рии "КО ДОС ЕC", пу тем ор га ни -

за ции че ты рех про вод ной еди ной ли нии свя зи.

Дли на ли нии свя зи меж ду се те вым кон трол ле ром и кон трол ле ра ми до сту па

се рии "КО ДОС ЕC" не долж на пре вы шать 2000 м. Связь осу ще ств ля ет ся при

по мо щи эк ра ни ро ван ных двух витых па р 5-й ка те го рии с се че ни ем про во дов не

ме нее 0,22 мм

. Одну витую пару подключают к клеммам TХ сетевого

контроллера, другую – к клеммам RХ. Витые пары не разбивать. Эк ра ни ру ю -

щую оп лёт ку заземляют только в одной точке и подключают к общим проводам

(клеммы "-12V" и "-V") объединяемых устройств как показано на рис. 5.

ПОДКЛЮЧЕНИЕ СЕТЕВОГО КОНТРОЛЛЕРА

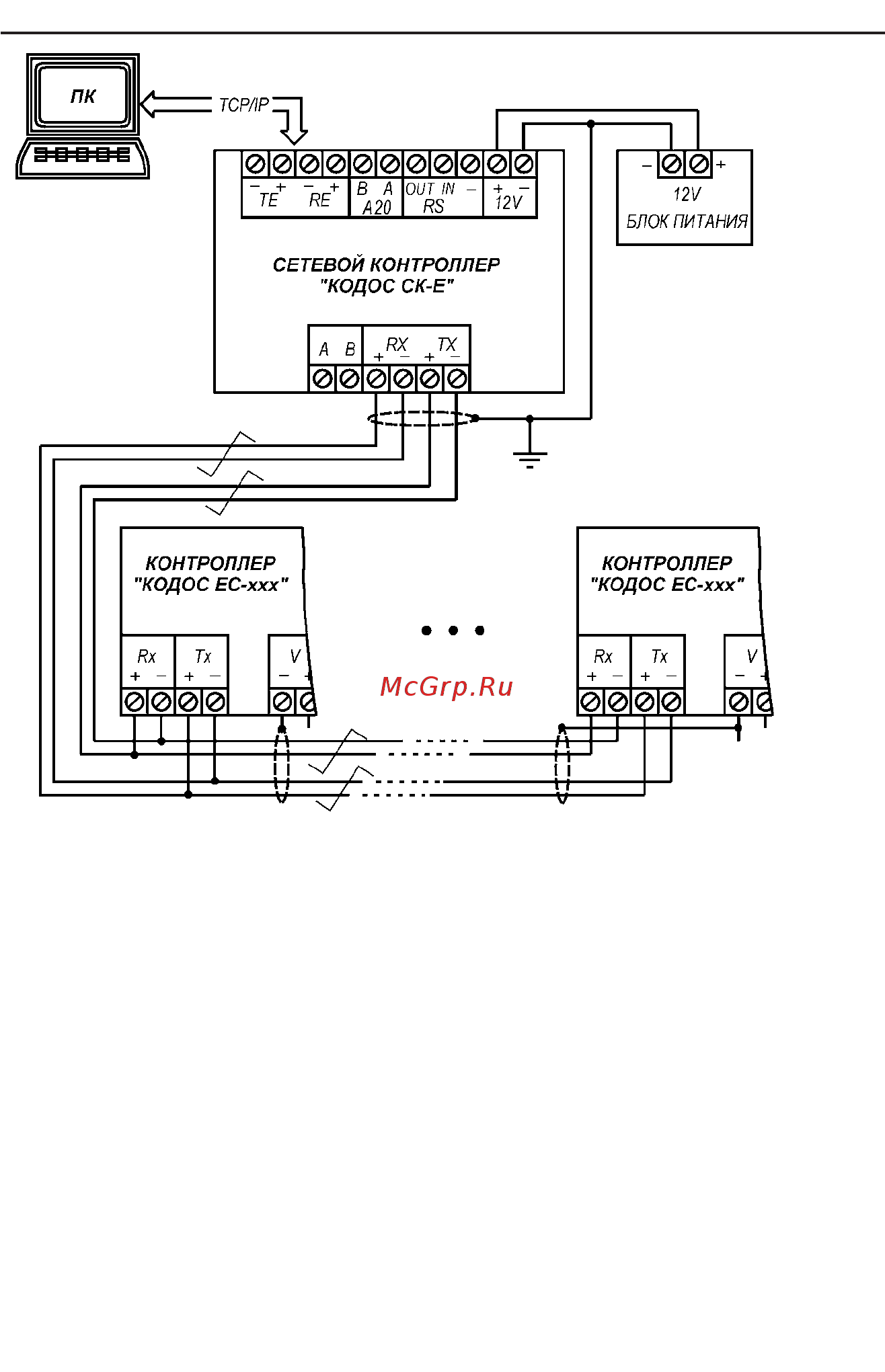

Рис. 5. Схе ма под клю че ния к сетевому кон трол ле ру "КОДОС СК-Е" контроллеров

доступа серии "КОДОС EС"
