Считыватель «КОДОС RD-3201»

Паспорт

Таблица 3 – Назначение клемм считывателя

Обозначение

клеммы

Назначение

Интерфейс КОДОС

Интерфейс WIEGAND

GND

«-» питания считывателя

SND

Не используется

Управление звуковым извещателем

Не используется

Управление зелеными

индикаторами

RX/CLK/LR

Сигнал управления

Управление красными

индикаторами

TX/D/D0

Сигнал данных

Сигнал данных «0»

Не используется

Сигнал данных «1»

+12V

«+» питания считывателя

GND

«-» питания считывателя

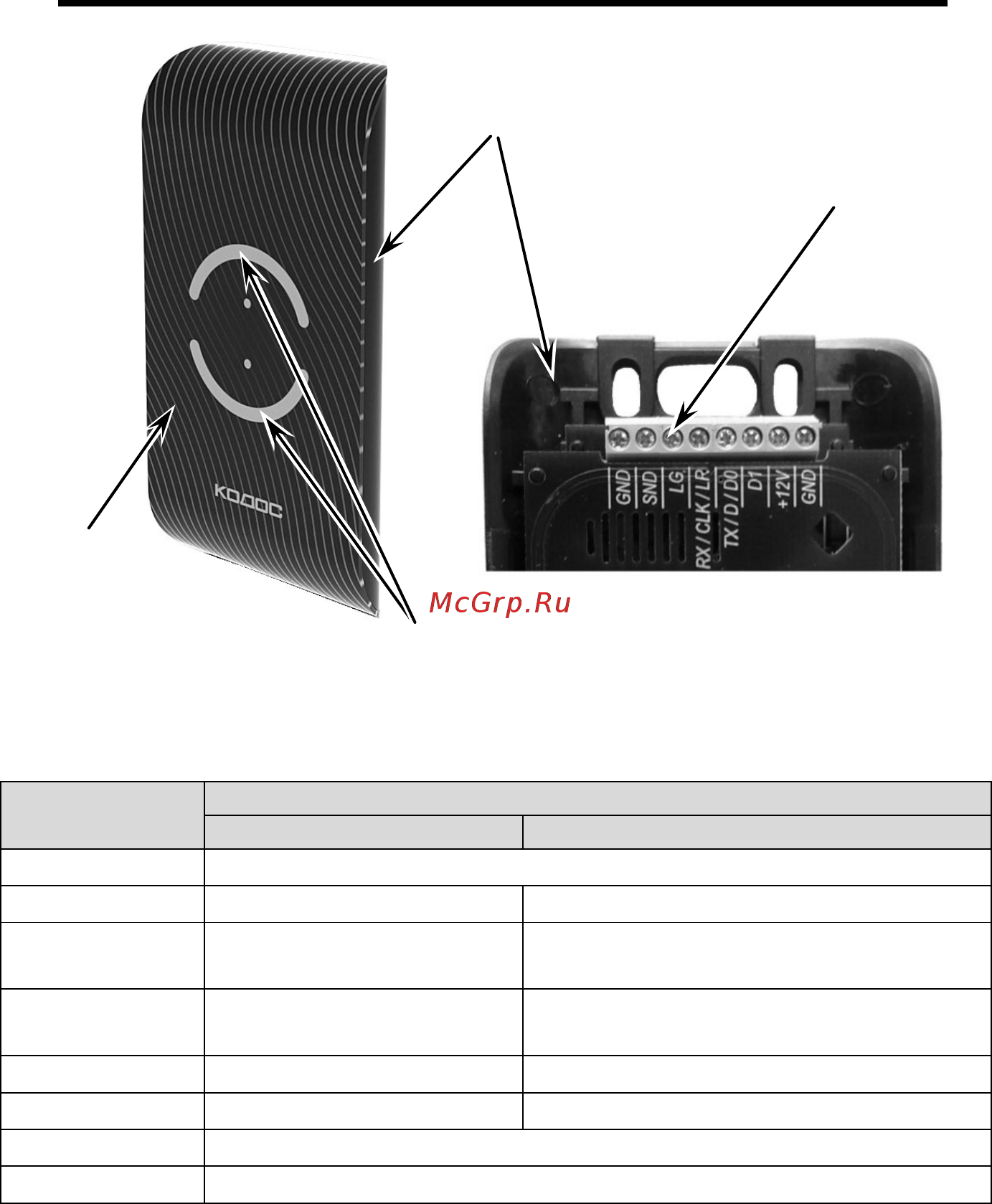

Основание

Индикаторы

Крышка

Клеммы
