Tantos TSi-SDW211Z22IR [16/89] Меню управления экраном
![Tantos TSi-SDW211Z22 [16/89] Меню управления экраном](/views2/1344495/page16/bg10.png)
В левой части отображается название камеры. В правой части находятся элементы
управления.
Кнопка включает 3D управление для PTZ камеры. При этом кнопка меняет цвет и
появляется возможность управлять движением камеры с помощью мыши.
Кнопка позволяет включить и отключить запись, при этом параметры записи (директория
и т.д.) должны быть установлены. При включенной записи кнопка меняет цвет. Нажатием
на эту кнопку можно включить и выключить запись.
Кнопка включает и отключает передачу звука от камеры.
Кнопка отключает передачу изображения от камеры.

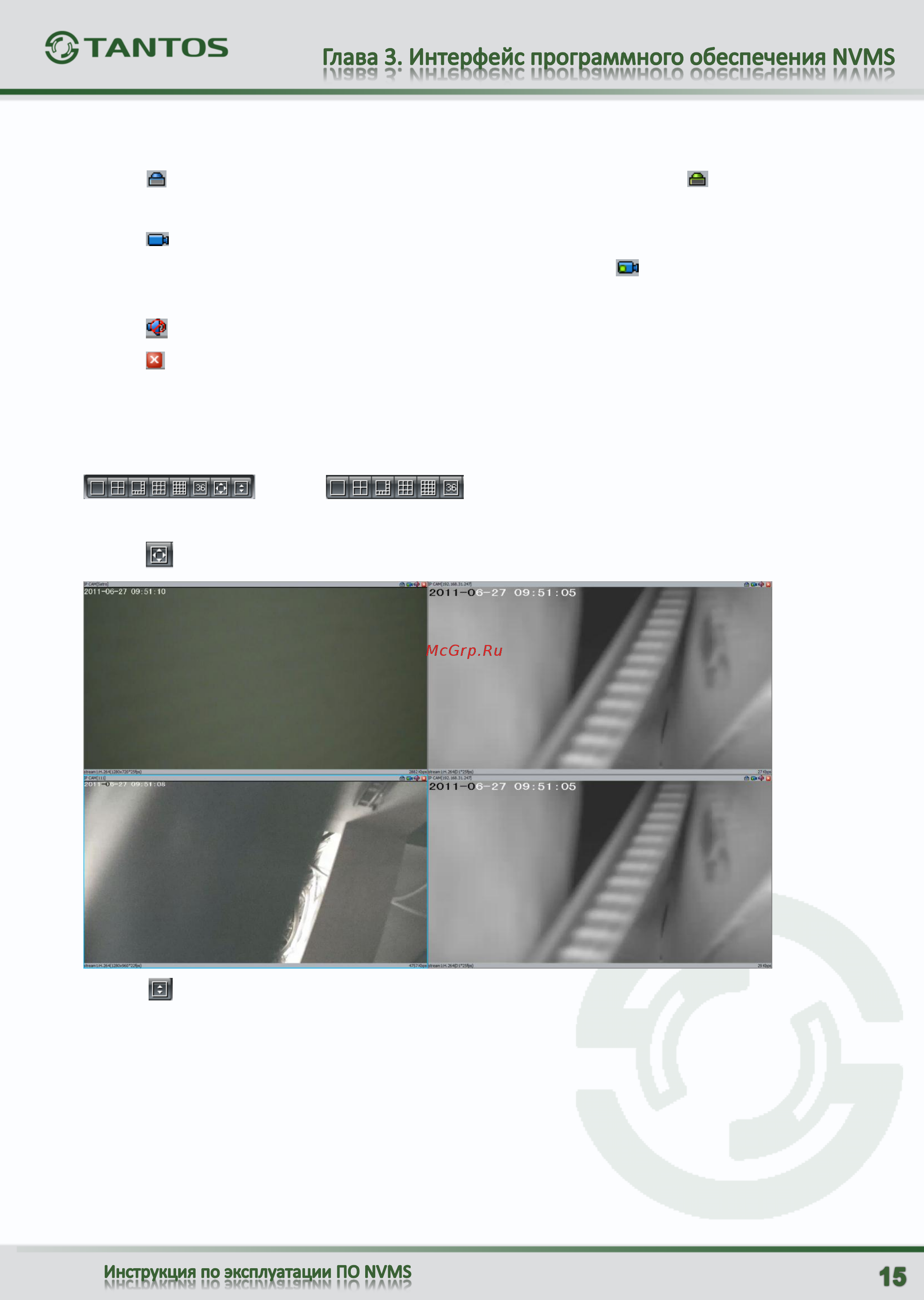

3.1.8 Меню управления экраном
В данной строке расположены элементы управления отображением камер на мониторе.
Кнопки переключают режим отображения: 1 камера
на мониторе, 4, 8, 9, 16, 36 камер.
Кнопка переключает программу в полноэкранный режим.
Кнопка скрывает служебную информацию (строку информации и строку управления
камерой).
