STELBERRY MX-220
● Очень удобное решение для питания микрофонов
● Подключать Ethernet-разъёмы можно с любой стороны, так как
у сплиттера нет как такового входа и выхода
● Работает со стандартами 802.3af и 802.3at по методу B,
который предусматривает подачу питания по 2-м выделенным
парам
● Выходное постоянное напряжение - 12 Вольт
● Максимальный выходной ток - 200 мА
● Встроенный фильтр питания
● Крепление к любой поверхности при помощи 2-стороннего скотча
Проходной PoE-сплиттер. Позволяет осуществлять питание
микрофонов от PoE-питания IP-камеры. Поддерживает стандарты
802.3af метод B и 802.3at метод B.
Сплиттер ставится в разрез Ethernet-кабеля, идущего к IP-камере
и преобразует 48 Вольт PoE-питания в 12 Вольт. Мощности
MX-220 хватит, чтобы осуществить питание микшера и
подключенных к нему микрофонов.
PINS on Switch
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Стандарты 802.3af и 802.3at, метод B
для сетей 10 и 100 Мбит/с
Цоколёвка 8-контактного разъема 8P8C (RJ45)
Метод В
Rx+
Rx–
Tx+
DC+
DC+
Tx–
DC–
DC–
Технические характеристики проходного PoE-сплиттера
STELBERRY MX-220
Поддерживаемые стандарты
Диапазон входного напряжения
Выходное напряжение
Выходной ток
Входной/выходной разъём
Встроенный фильтр
Защита от внешних помех
Класс защиты
Метод крепления
Габариты
Вес
802.3at и 802.3af,
метод B
27...51 Вольт
12 Вольт
до 200 мА
8P8C (RJ45)
есть
есть
IP20
2-сторонний скотч
86х19х19 мм
32 г

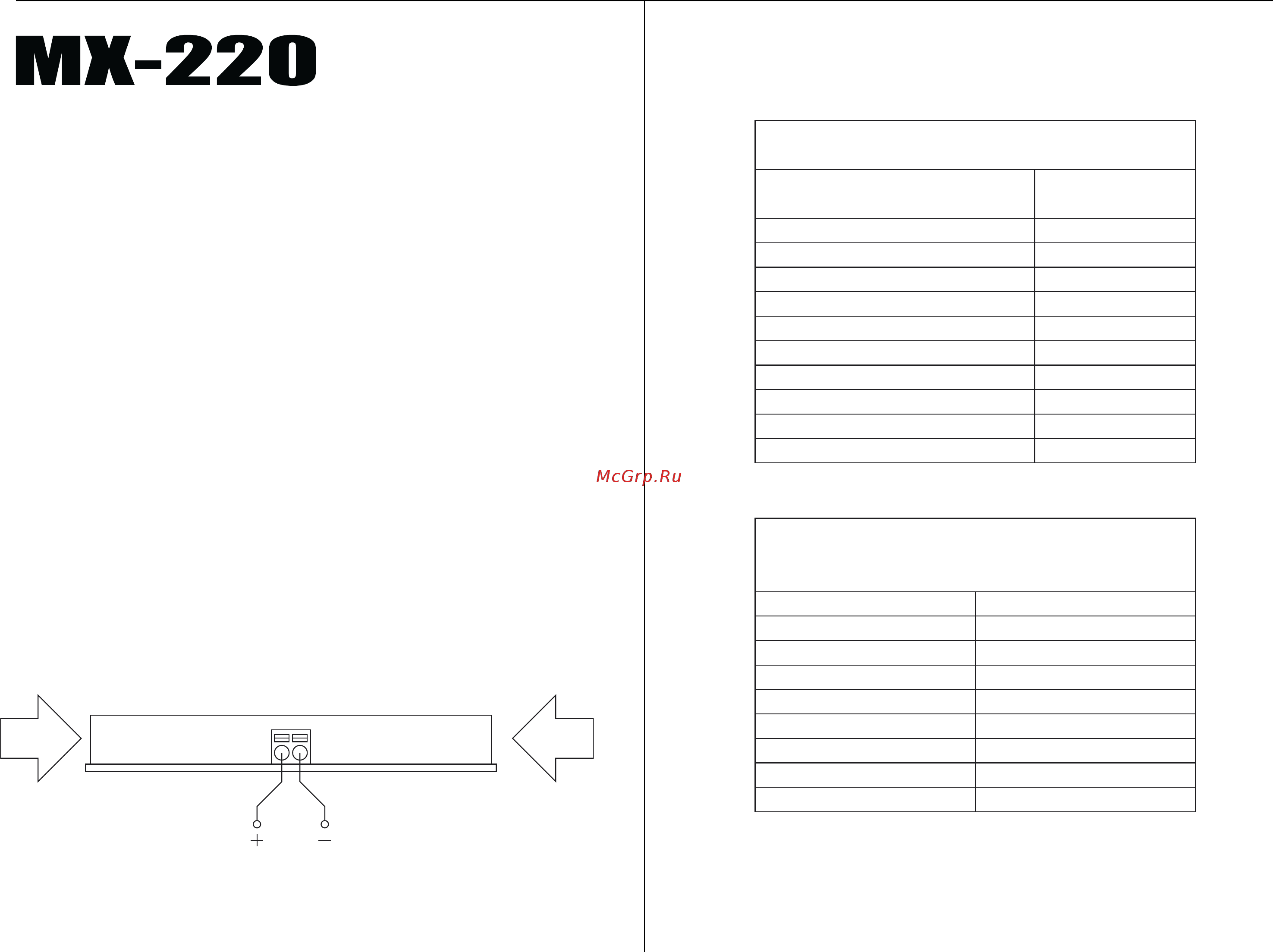

Схема подключения PoE-сплиттера STELBERRY MX-220
Вход или
выход RJ-45
Вход или
выход RJ-45
Выход
12 Вольт
