Octagram A1D1 [4/8] Установка модульного концентратора cem p

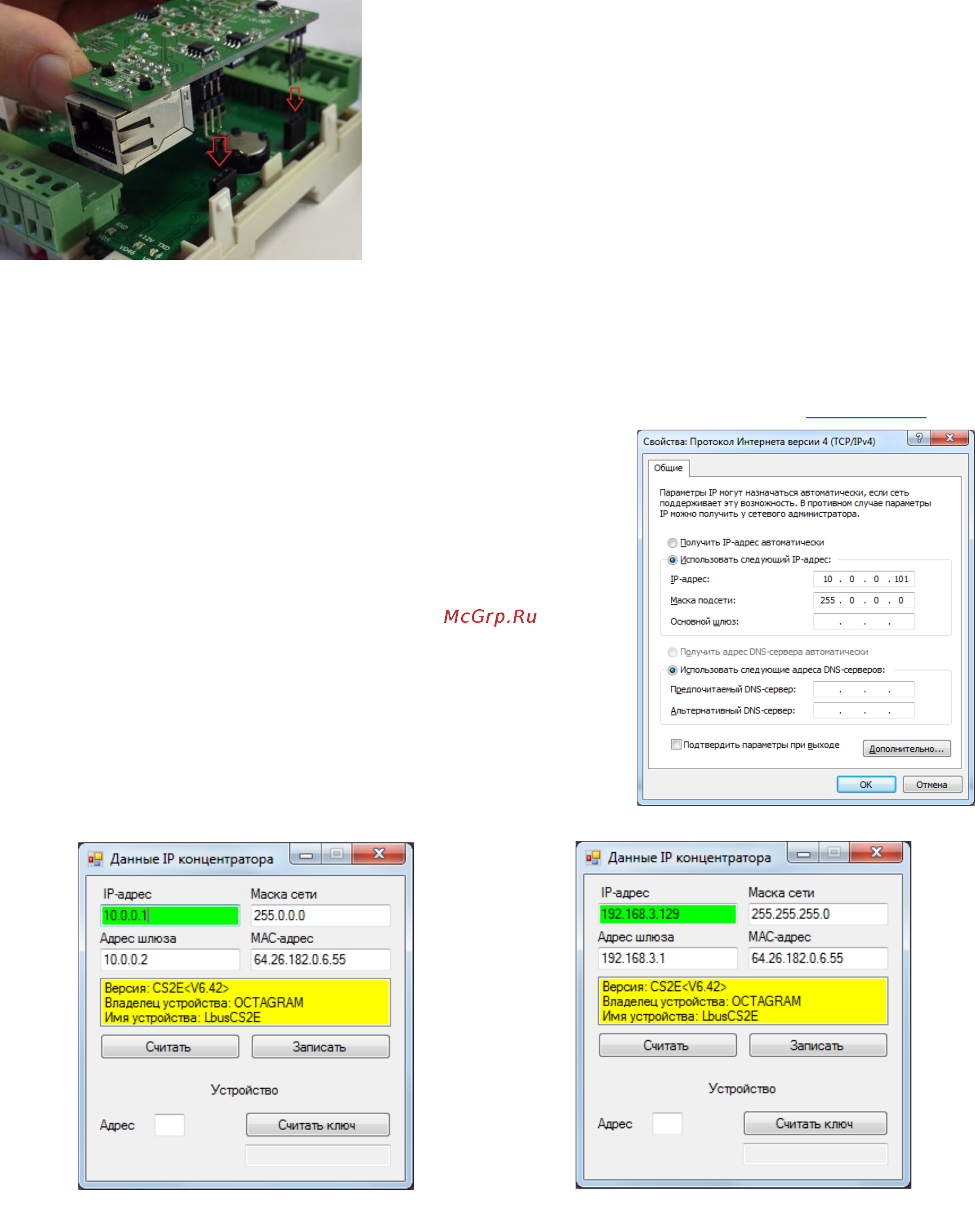

5. Установка модульного концентратора CEM(P):

Снимите верхнюю крышку и установите концентратор CEM(P) в специальное отделение, так что бы все 4

группы ножек попали в черные разъёмы:

6. Настройка концентратора CEM(P):

По умолчанию концентратор имеет IP адрес 10.0.0.1. Для настройки используется утилита HubIPChanger

Для изменения параметров концентратора:

1. В свойствах сетевого подключения на вашем компьютере

установите IP адрес 10.0.0.101 и Маску 255.0.0.0;

2. Запустите утилиту HubIPChanger;

3. Подключите концентратор сетевым проводом к компьютеру;

4. Включите питание контроллера А1;

5. Запустите утилиту HubIPChanger и нажмите «Считать»;

6. Пустые поля теперь будут заполонены данными концентратора;

7. Измените адрес, маску и шлюз согласно нужным настройкам;

8. Нажмите «Записать»;

9. Верните свойства сетевого подключения обратно;

10. Проверьте концентратор через HubIPChanger, но уже с новым

адресом.

Рисунок 4

Рисунок 3. Установка концентратора CEM

Рисунок 5. До изменения.

Рисунок 6. После изменения.
