Octagram A1TC8 [5/11] Рисунок 5 схема подключения контроллера к картоприемнику
![Octagram A1TC16 [5/11] Рисунок 5 схема подключения контроллера к картоприемнику](/views2/1370979/page5/bg5.png)
Примечание: если вы не собираетесь подключать датчики прохода, необходимо установить перемычки
между контактами D1 - GND и D2 – GND. Если оставить контакты разомкнутыми, на контроллере будет
состояние «взлом». Также установите перемычку TMP – GND если нет тампера, иначе на контроллере
будет состояние «Тампер вскрыт».
1) К картоприемнику контроллер подключается через модуль расширения 4S2R.

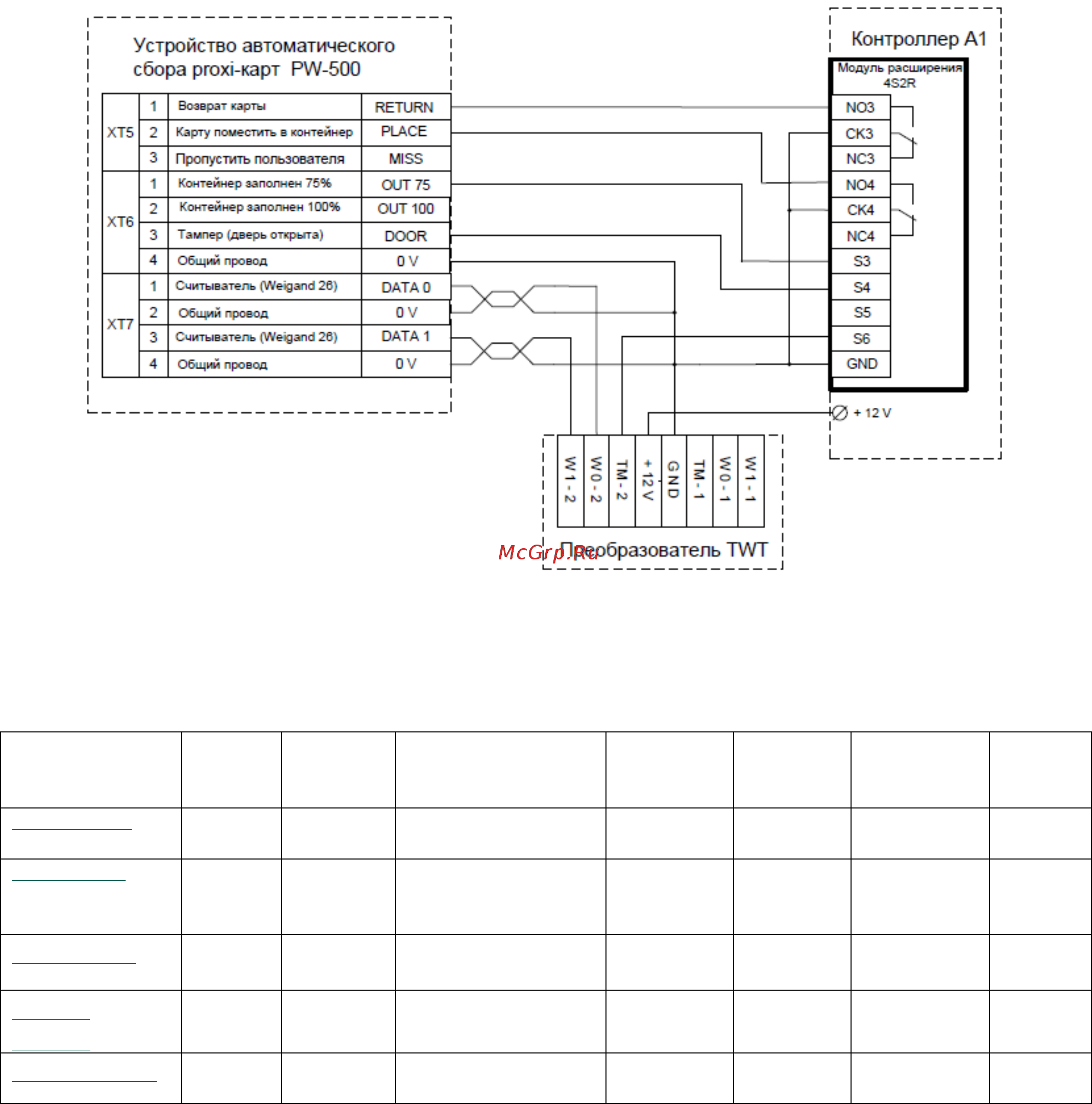

Рисунок 5 – Схема подключения контроллера к картоприемнику
Таблица сравнения различных картоприемников, представленных на российском рынке
Картоприемник
Изъять
карту
Ошибка
или
Авария
Карта изъята
Разрешить
проход
Проход
совершен
Заполнение
приемного
контейнера
Цена,
руб.
PW-500-EH-S
RETURN
PLACE
Ошибка
MISS
75%
100%
41 254
Praktika К-01
Take
Card-
GND
Card Inside
“Free Pass-
GND
43 200
PERCo-IC03.1
«Изъять
карту»
«Авария»
«Карта изъята»
59 723
SA-310K
(черный)
V_C
ERR
C_IN
FI
PASS
44 000
Ростов-Дон КП1
СК и.к.
СК авр.
«карта
позиционирована»
СК р.п
Т ФП
75%
100%
55 620
