Octagram A1L16 [2/9] Внешний вид

2. Внешний вид.

3. Описание контактов:

LBUS - контакт подключения к адресной линии связи с другими контроллерами в линии LBUS

GND - общий провод (к контакту заземления не подключать!)

K1 - контакт подключения считывателя. При использовании считывателей с выходным форматом Weigand-26,

подключение производить через преобразователь TWT

LG1 - зеленый светодиод индикации на считывателе входа (активный "1")

LR1 - красный светодиод индикации на считывателе входа (активный "1")

SP1 - контакт подключения акустического излучателя звука считывателя входа (активный "1")

D1 – Контакт подключения адресных модулей EMI и EMR

TMP - контроль тампера

+12V - выходное напряжение +12В для питания внешних устройств

GND - общий провод (к контакту заземления не подключать!)

K2 - не используется

LG2 – не используется

LR2 - не используется

SP2 - не используется

D2 - не используется

S1 - не используется

S2 - не используется

UNL – не используется.

NO1, CK1, NC1, NO2, CK2, NC2 – не используется

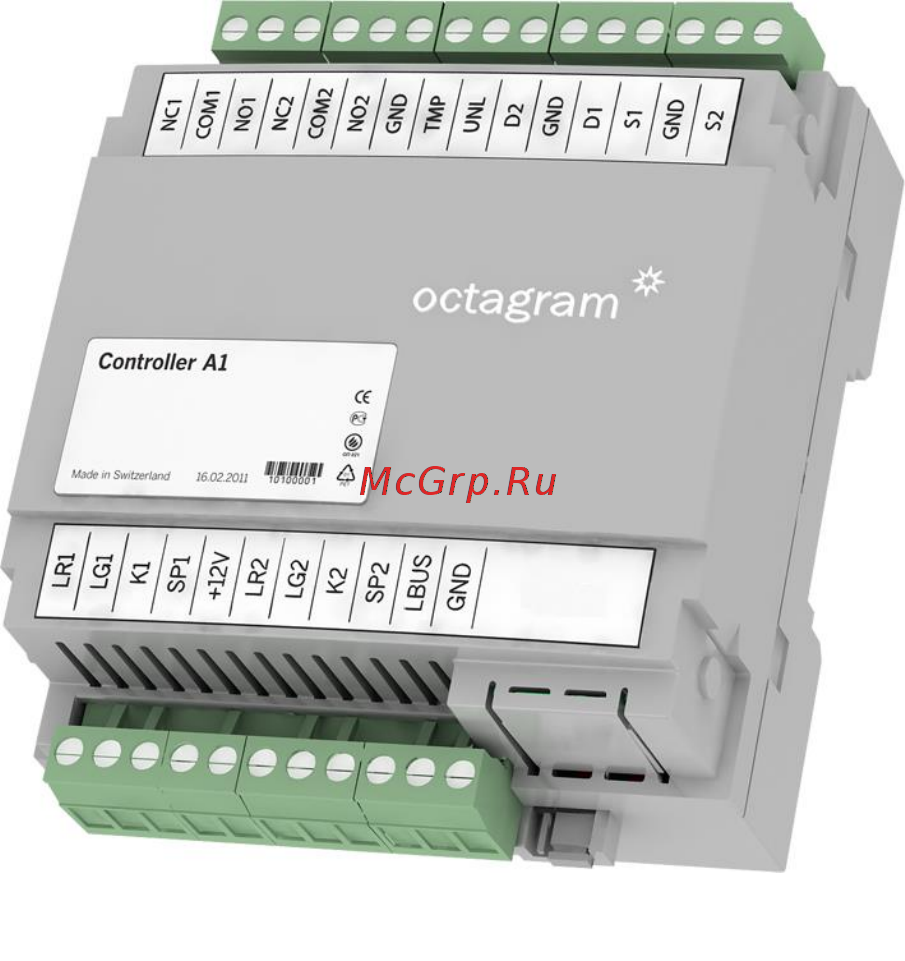

Рисунок 1 Контроллер А1 общий вид.
