8. Установка модульного концентратора CEM(P)

Снимите верхнюю крышку и установите концентратор CEM(P) в специальное отделение, так что бы все

4 группы ножек попали в черные разъёмы:

9. Настройка концентратора CEM(P)

Для настройки сетевых параметров концентратора используйте «Мастер настройки оборудования»:

IP - адрес концентратора по умолчанию 10.0.0.1

1. Скачайте архив с утилитой с сайта;

2. Распакуйте и установите WinPcap_4_1_3.exe;

3. Подключите контроллер с концентратором в сеть к

компьютеру, подайте питание.

4. Запустите HardwareUtility.exe;

5. Нажмите «Найти CLE»;

6. MAC адрес концентратора должен появится в правом

поле;

7. Разверните параметры устройства, нажав на «+»;

8. Двойным кликом нажмите на IP-адрес и укажите

нужное значение.

9. Двойным кликом нажмите на «Маска сети» и укажите

нужное значение.

10. Двойным кликом нажмите на «Шлюз по умолчанию»

и укажите нужное значение.

11. Чтобы сохранить параметры, нажмите «Запись CLE»

Примечание: Иногда требуется повторный сброс

питания, после изменения параметров.

Концентратор можно найти командой «Найти CLE» только в течении 10 минут после подачи питания!

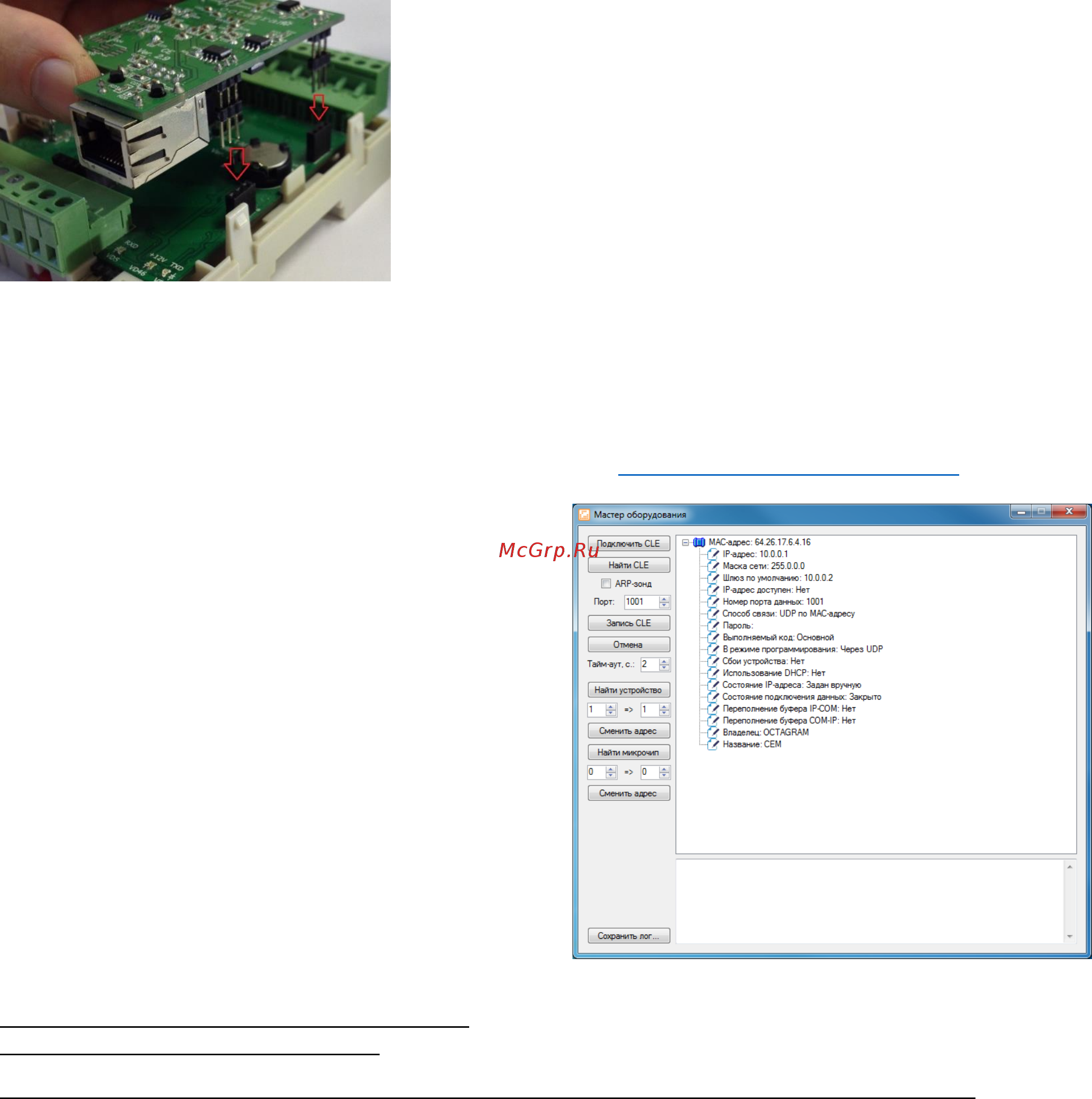

Рисунок 2. Установка концентратора CEM

Рисунок 3 Вид мастера настройки оборудования
