Tantos TS-VPS-EM lux [3/25] Общее описание панели
![Tantos TS-VPS-EM lux [3/25] Общее описание панели](/views2/1371003/page3/bg3.png)
Предупреждения
• Внимательно прочитайте данную инструкцию перед началом монтажа
• Не разбирайте, не ремонтируйте и не модифицируйте изделие самостоятельно.
• Во избежание повреждения панели все соединения должны производиться в
соответствии с приложенными схемами.
• Все подключения должны производиться при отключенном питании.
• Перед включением панели все соединения должны быть проверены LAN тестером.

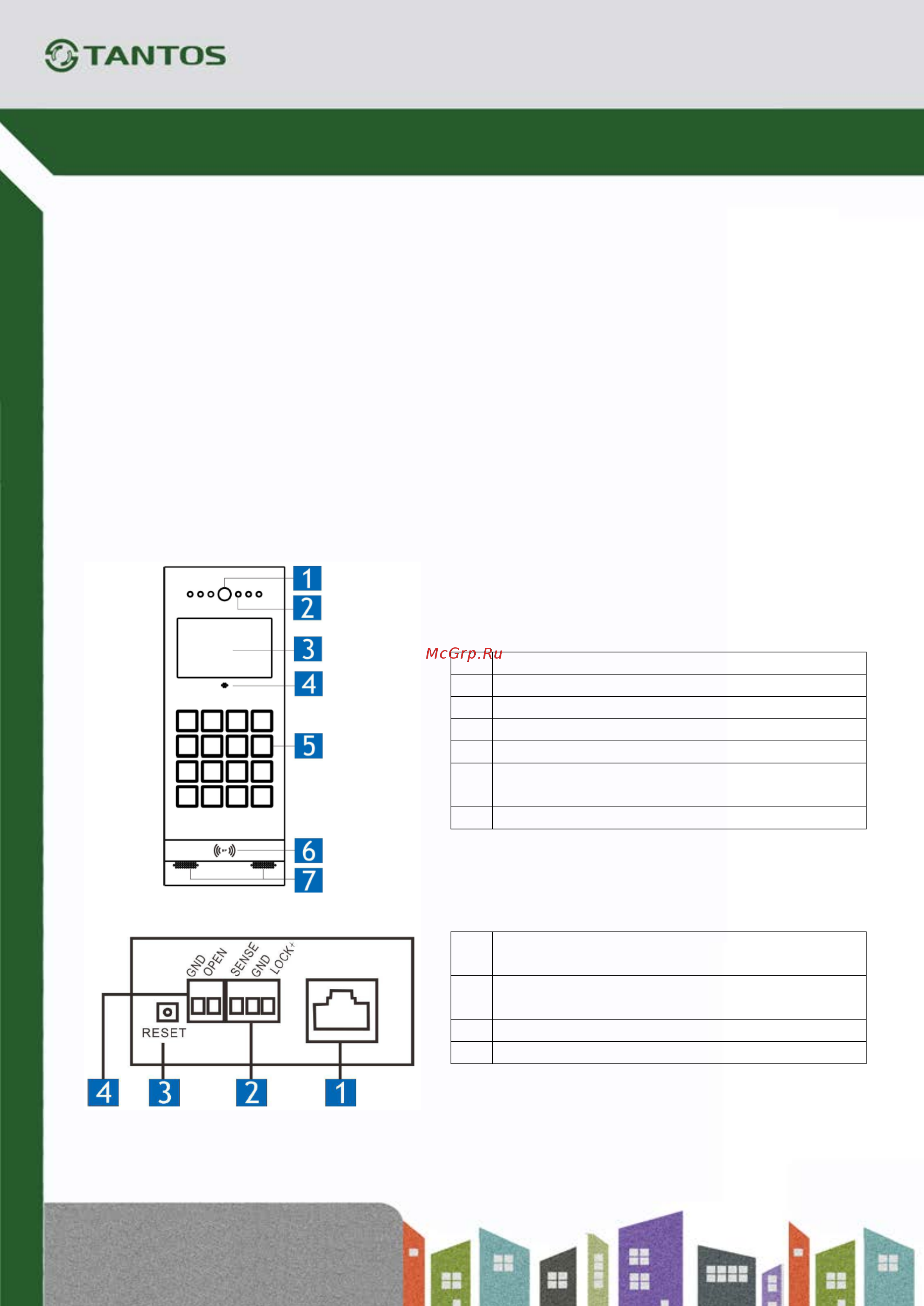

Общее описание панели
TS-VPS lux – без считывателя карт
TS-VPS-EM lux – со считывателем карт формата EM-MARIN
TS-VPS-MF lux – со считывателем карт формата MIFARE (только чтение UID)
1
Видеокамера
2
Белая адаптивная подсветка
3
Дисплей
4
Микрофон
5
Наборное кнопочное поле
6
Считыватель карт (только в панелях
TS-VPS2-EM и TS-VPS2-MF)
7
Динамик
1
Разъем RJ45 для подключения к
системе
2
Разъем подключения замка и датчика
положения двери
3
Кнопка сброса системного пароля
4
Разъем для подключения кнопки выхода
1
