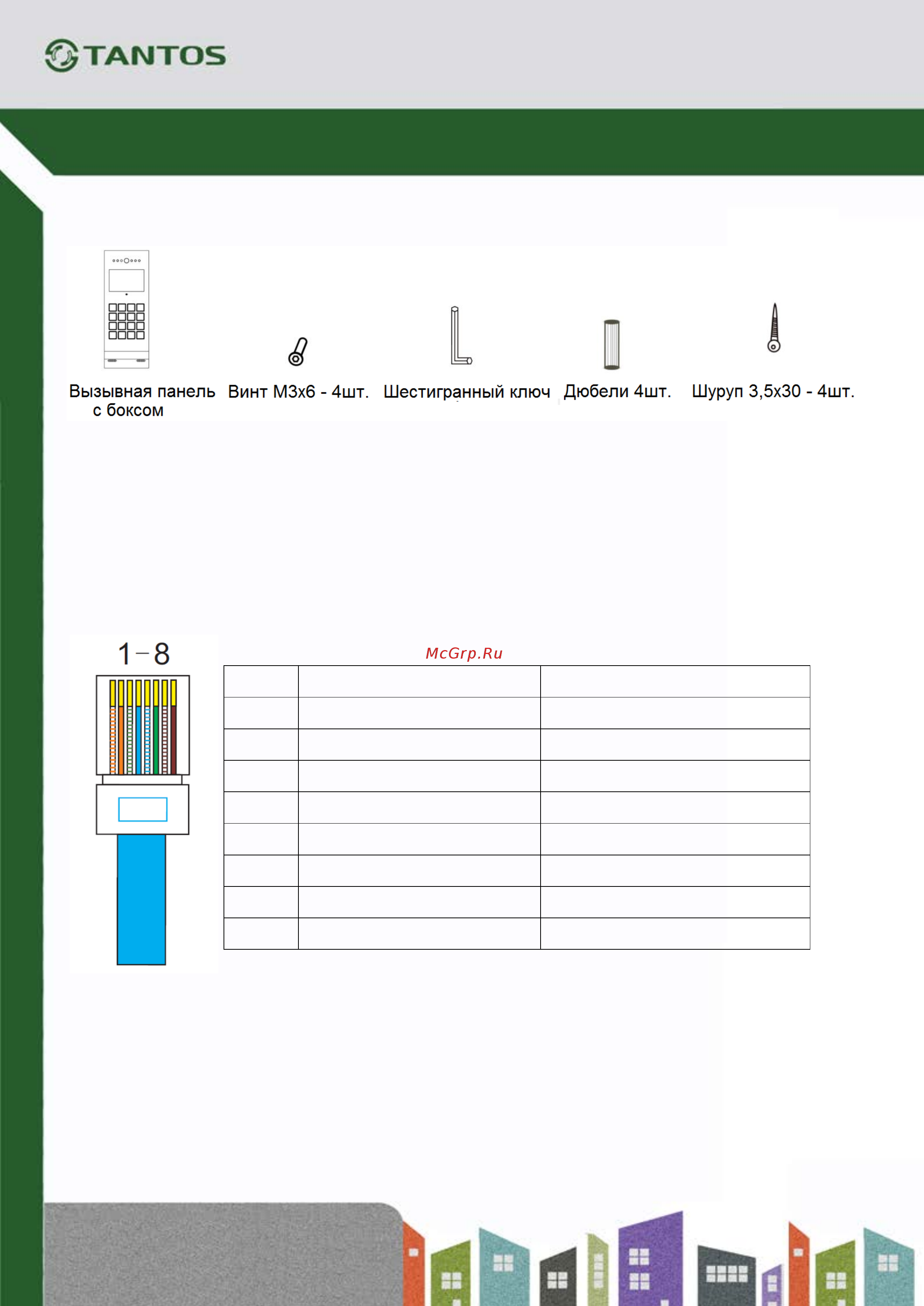

Комплект поставки
Подключение сигнальной линии
Подключение панели в систему выполняются кабелем стандарта UTP CAT 5E, имеющим
цельно медные жилы с сопротивление не более 9 Ом на 100 метров.
Кабель должен быть обжат в разъемы стандарта RJ45, по стандарту T568B.
Максимальная длина сигнальной линии от блока питания или коммутатора вызывных
панелей, до вызывной панели составляет 100 метров
Назначение проводов в кабеле UTP:
Номер Цвет Сигнал
1 Бело-оранжевый Видео +
2 Оранжевый Видео -
3 Бело-зеленый Аудио +
4 Синий Питание +
5 Бело-синий Питание -
6 Зеленый Аудио -
7 Бело-коричневый Данные -
8 Коричневый Данные +
Внимание:
• Подключение вызывной панели кабелем имеющим алюминиевые жилы не
допускается.
• Перед включением системы все соединения должны быть проверены LAN
тестером.
