Tantos Marilyn Wi-Fi [7/18] Схемы подключения

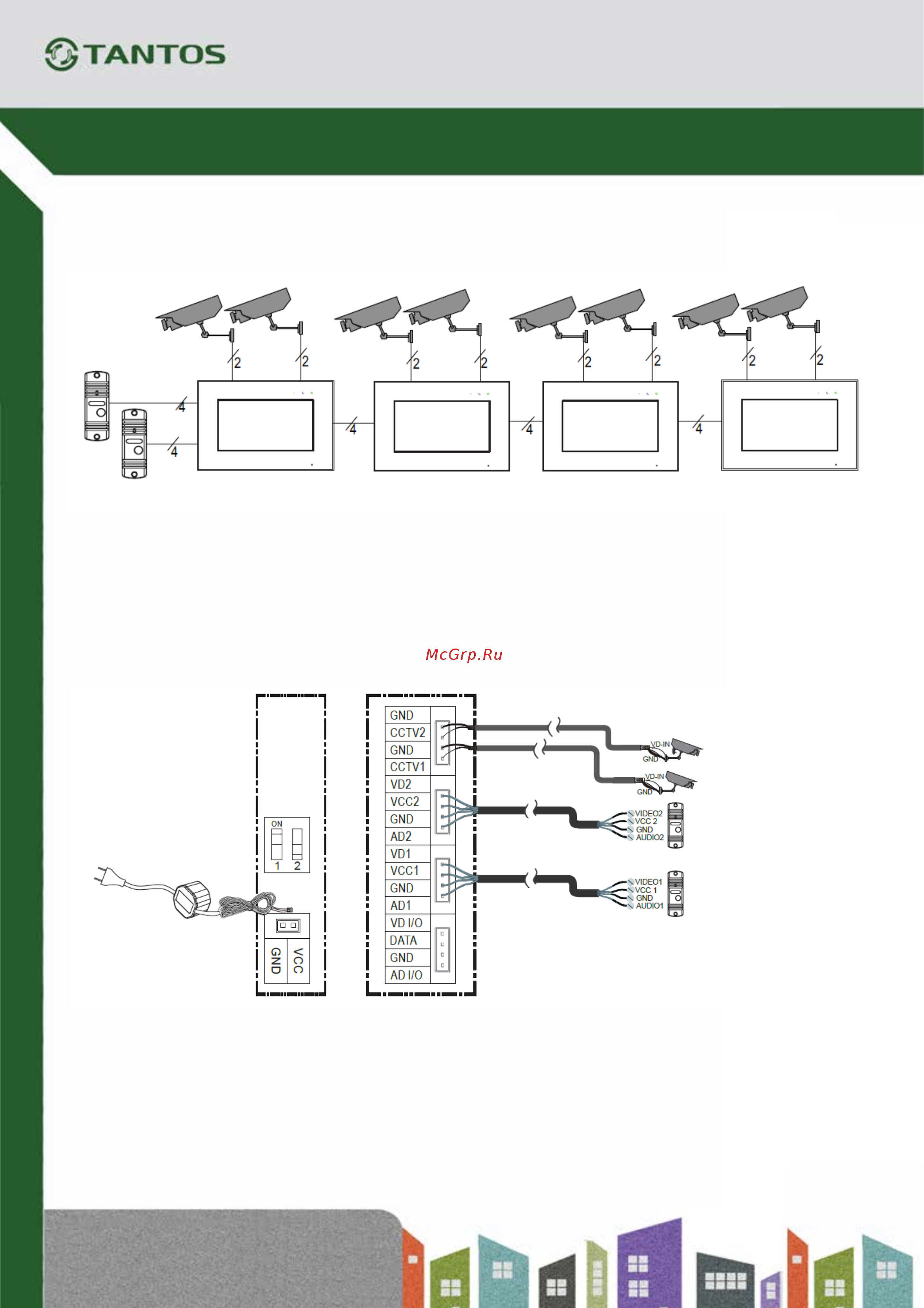

4. Схемы подключения

4.1 Структурная схема

4.2 Схемы подключения

Для исключения помех и искажений аудио и видеосигналов для подключения вызывных панелей

рекомендуется использовать кабель типа КВК 2х0,75 кв.мм с медными жилами и оплеткой.

Дополнительные видеокамеры должны иметь отдельный блок питания. Подключение видеокамер

производиться коаксиальным кабелем, сечением, соответствующим расстоянию до устройств. При

подключении дополнительных устройств необходимо соблюдать полярность.

 Схема подключения одного монитора.

AD: Аудио

VD: Видео

VCC: Питание

GND: Общий

DATA: Шина данных

CCTV: Видеокамера

Основной

монитор

Дополнит.

Монитор 1

Дополнит.

Монитор 2

Дополнит.

Монитор 3

ТВ

Кабель КВК

Включите нагрузку

видео 75 Ом
