Tantos Lea [6/10] Схемы подключения
![Tantos Lea [6/10] Схемы подключения](/views2/1371013/page6/bg6.png)
5
www.tantos.pro

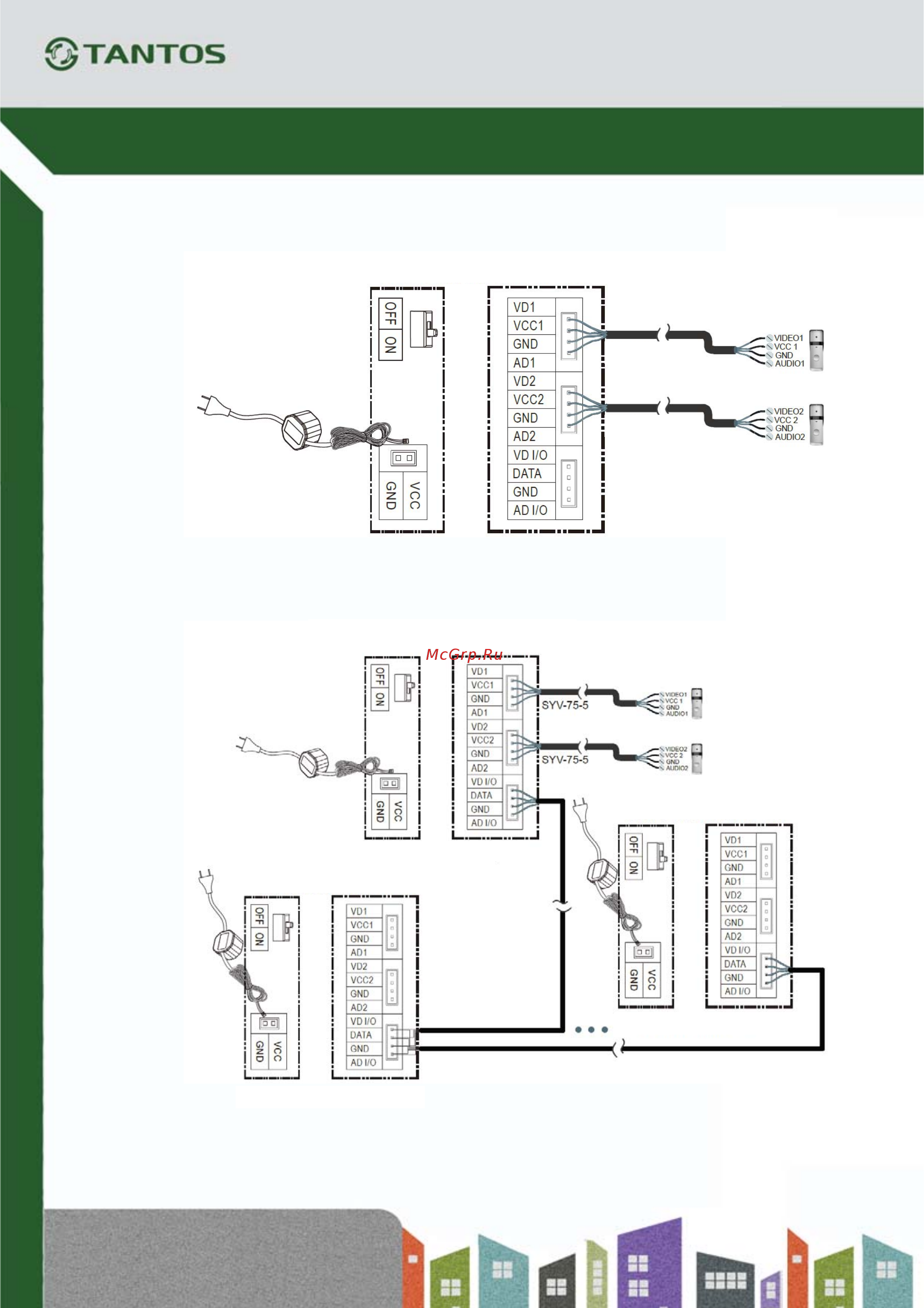

4. Схемы подключения
Схема подключения с одним монитором
Схема подключения с основным монитором и дополнительными мониторами
(обратите внимание на переключатели нагрузки видеоканала)
Внимание: для подключения дополнительных мониторов рекомендуется использовать кабель
типа КВК 2х0,75 кв.мм. или аналогичный.
Установите переключатель нагрузки 75 Ом в положение ON
Установите переключатель нагрузки 75 Ом в
положение ON
Установите переключатель нагрузки 75 Ом в
положение OFF
Установите переключатель нагрузки 75 Ом в
положение OFF
Основной монито
р
Доп. монитор 1
Доп. монитор N (N≤ 3)
кабель КВК
кабель КВК
