Tantos Selina M [7/12] Структурная схема

4. Схемы подключения

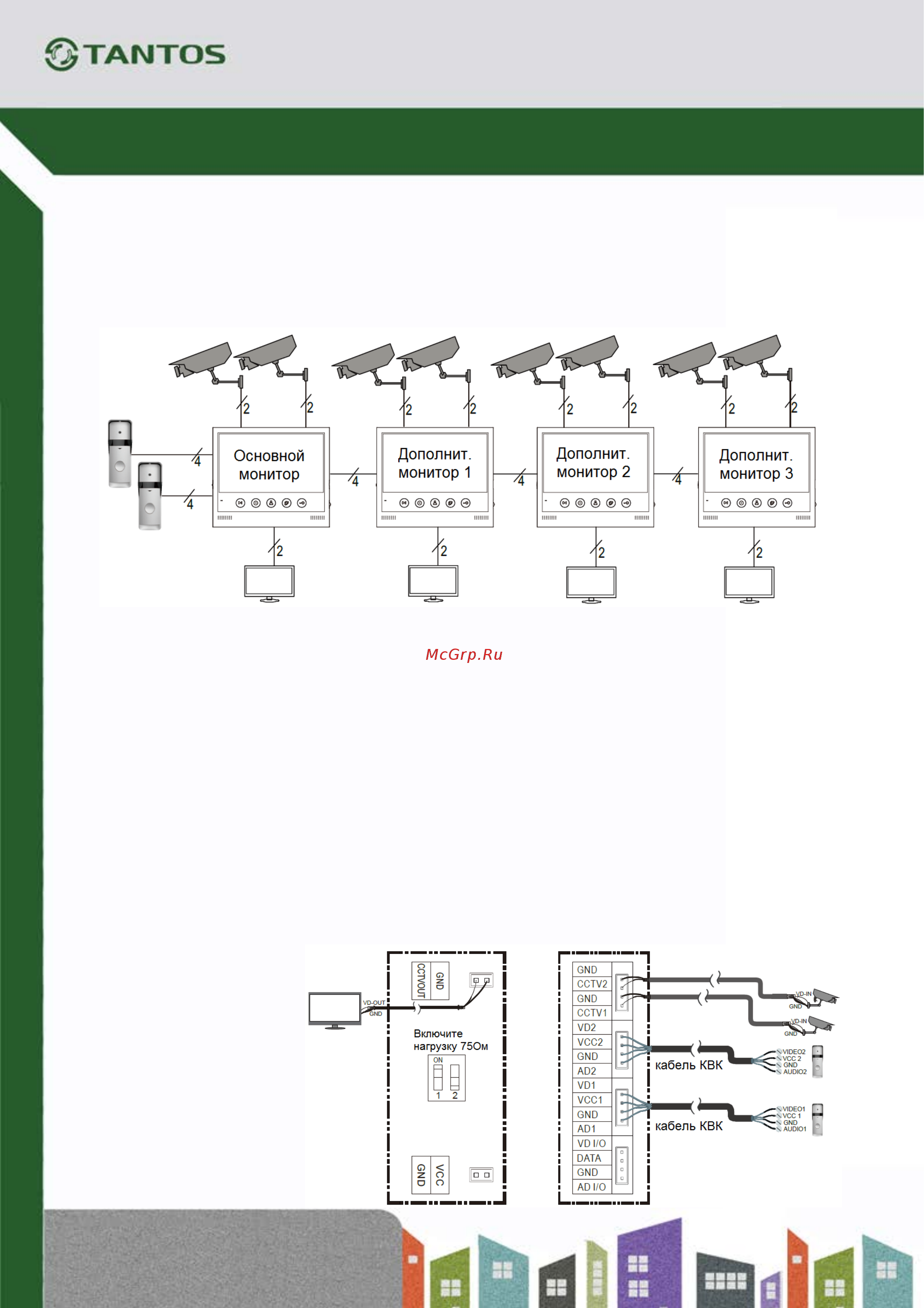

4.1 Структурная схема

Внимание: при подключении вызывных панелей формата AHD, общая длина кабеля КВК 2х0,75 кв.

мм от панели до последнего монитора не должна превышать 100 метров. Использование кабеля

UTP при подключении панелей AHD, не допускается.

Примечания:

1. Видеовыход у мониторов Selina HD M не поддерживается.

2. На дополнительных мониторах невозможен просмотр видеокамер, подключенных к основному

монитору. Если необходим просмотр одних и тех же видеокамер на разных мониторах, понадобится

установка дополнительного оборудования (видеораспределителей) и прокладка дополнительных

кабелей до каждого монитора.

3. Если используется вызывная панель AHD, то все дополнительные мониторы должны поддерживать

этот формат.

4.2 Схемы подключения

Внимание: Все подключения к монитору должны производиться при отключенном питании.

Для исключения помех и искажений аудио и видеосигналов для подключения вызывных панелей

рекомендуется использовать кабель типа КВК 2х0,75 кв. мм с медными жилами и оплеткой.

Дополнительные видеокамеры должны иметь отдельный блок питания. Подключение видеокамер должно

производиться коаксиальным кабелем, сечением соответствующим расстоянию до устройств. При

подключении всех устройств необходимо соблюдать полярность.

 Схема подключения одного монитора.

AD: Аудио

VD: Видео

VCC: Питание

GND: Общий

DATA: Шина данных

CCTV: Видеокамера
