Tantos Zorg HD [5/7] Схема подключения

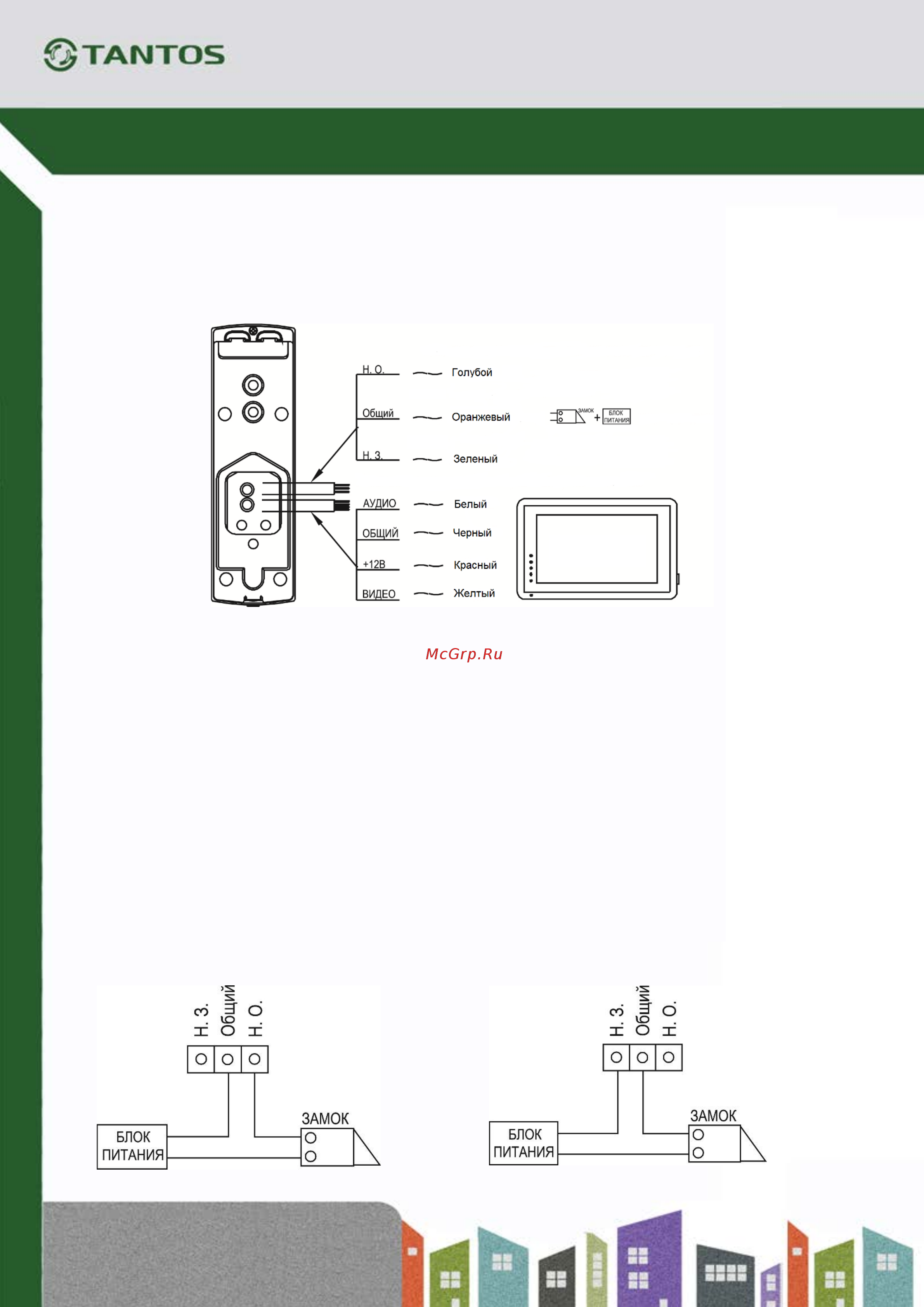

4. Схема подключения

4.1 Цветовая маркировка проводов

Внимание: Не включайте питание монитора, пока не будут выполнены все соединения. При

подключении учитывайте назначение проводов.

4.2 Схема подключения замка

1. Для питания замка необходимо использовать отдельный блок питания или импульсное устройство

питания электромеханических замков.

2. Коммутируемый ток управления замком: не более 3 А DC или AC.

3. Время срабатывания реле зависит от монитора.

4. При подключении замков рекомендуется устанавливать параллельно обмотке замка выпрямительный

диод обратной полярностью или варистор с напряжением отсечки 20 вольт (в комплект поставки не

входят) для гашения импульса самоиндукции обмотки замка.

5. Поддерживается управление замками двух типов:

Нормально открытые контакты (НО) используются,

если для открывания замка требуется подача

питания

Нормально закрытые контакты (НЗ) используются,

если для открывания замка требуется снятие

питания

Монитор

домофона
