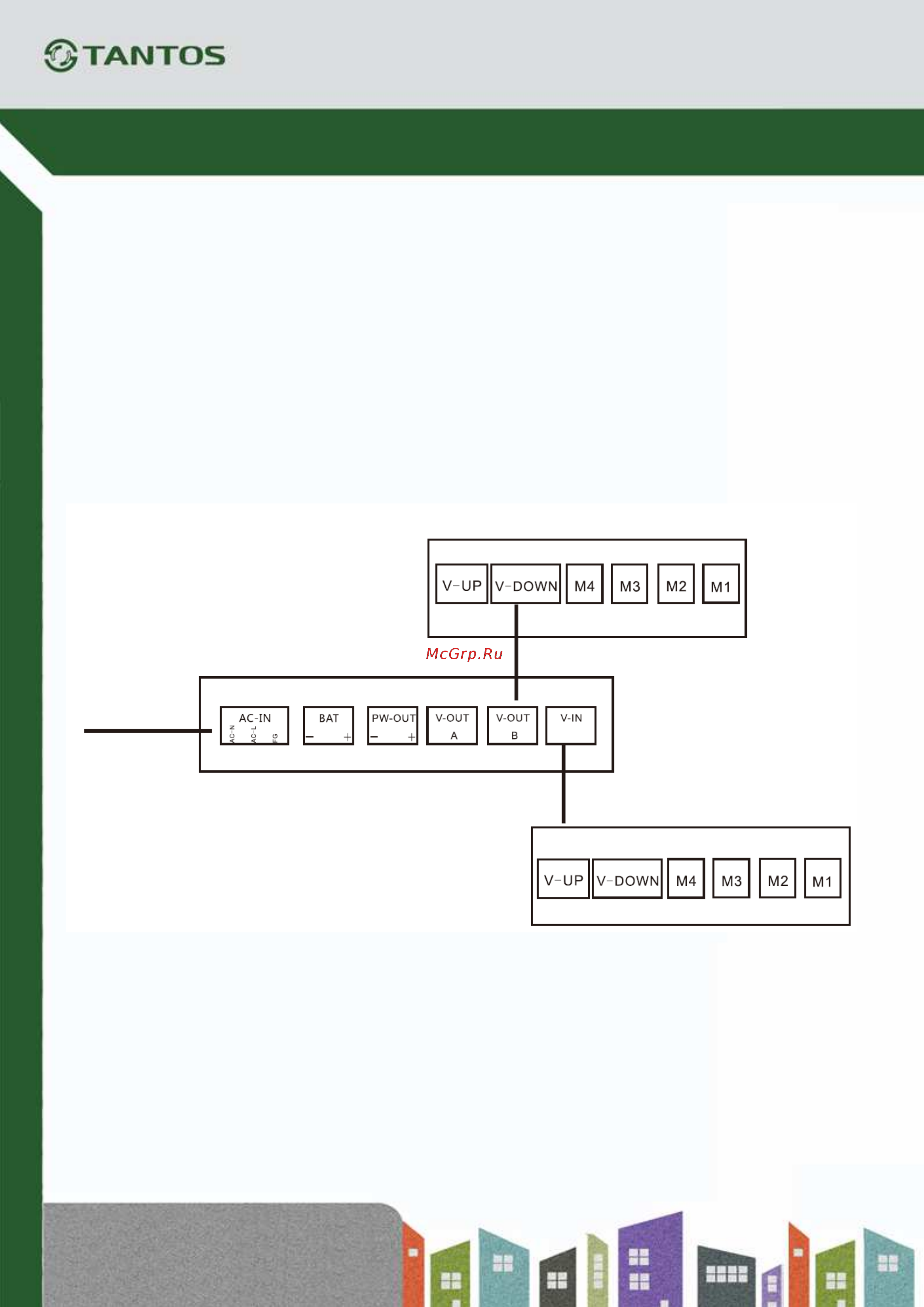

Tantos TS-PW [4/9] Схема подключения в системе

Схема подключения в системе

Блок питания с выходным напряжением 36 В DC обеспечивает питанием вызывные

панели и мониторы в системе. Ниже приводятся различные схемы:

1. Питание через RJ45: Используется как переключаемое питание шины BUS для

этажей, могут подключаться мониторы, этажные коммутаторы и коммутаторы

панелей. К порту входа V-IN могут подключаться только этажные коммутаторы

(можно использовать только два интерфейса RJ-45 на одном устройстве).

2. Блок питания: Используется как блок питания системы (для дистрибьюторов

панелей).

Этажный коммутатор

Питание АС

Блок питания системы
