HIKVISION DS-81xx-S User‟s Manual
16
Задняя панель цифрового регистратора

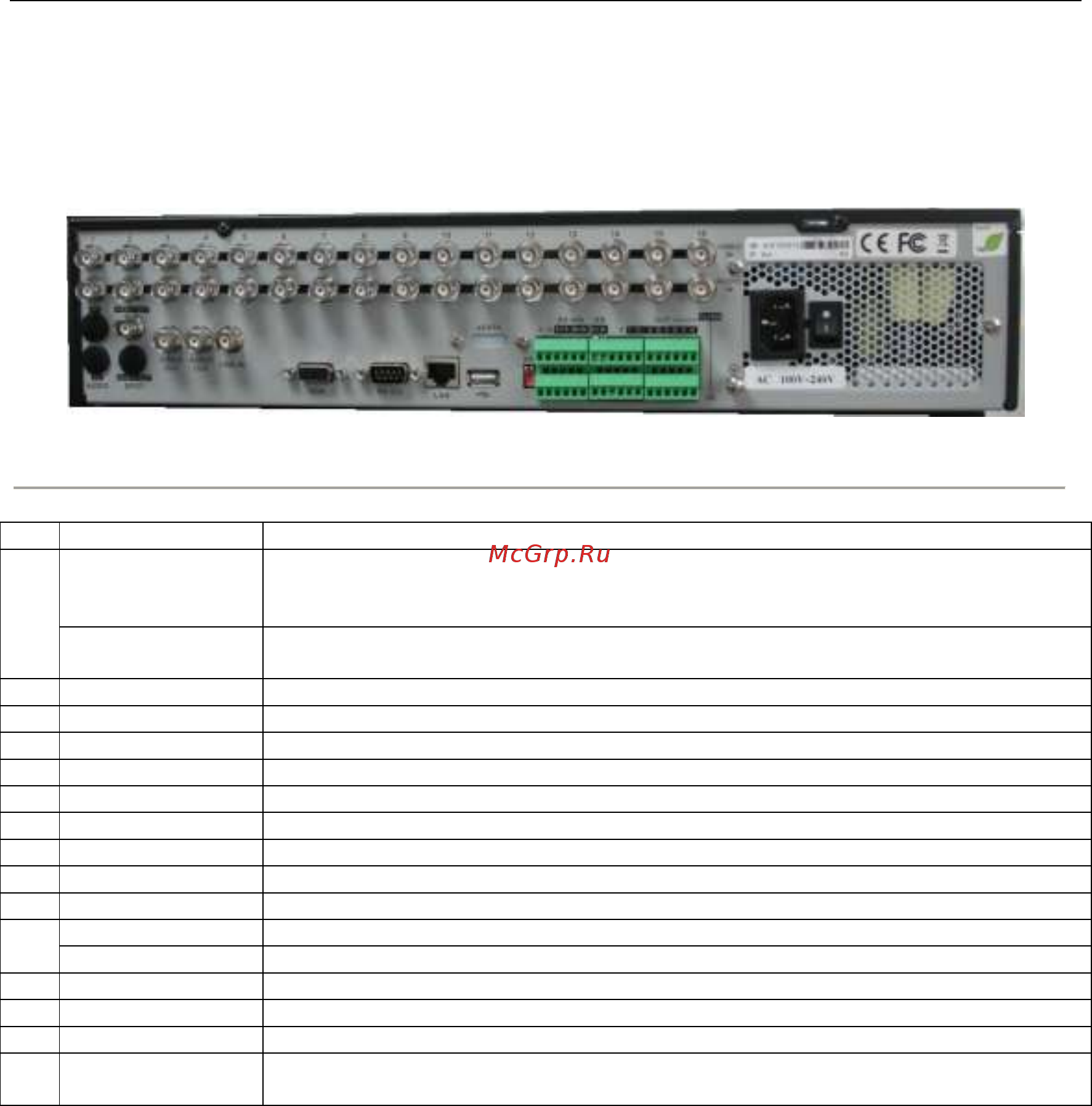

Рис. 7. Задняя панель цифрового регистратора
No.
Item
Description
1
VIDEO OUT
BNC выход на аналоговый монитор. Если включен VGA, то данный выход
выключен. Если VGA не подключен, то данный выход используется как
основной.
VIDEO SPOT
OUT
BNC выход на монитор, отображение одного канала видео
2
VIDEO IN
BNC входы сигналов видео
3
AUDIO IN
RCA входы сигналов аудио.
4
AUDIO OUT
RCA выход сигнала аудио. Аудио сигнал в устройстве синхронен с видеосигналом.
5
Video LOOP OUT
BNC разъемы для подключения сквозных каналов
6
VGA
VGA выход для подключения монитора.
7
RS232
DB9 разъем для подключения линии RS232
8
LAN Interface
Разъем подключения LAN (Local Area Network).
9
USB Interface
USB входы устройства.
10
RS-485 Interface
Подключение устройств по RS-485 (PTZ).
11
ALARM IN
Входы тревоги – подключение устройств (до 16 каналов).
ALARM OUT
Выходы тревоги – подключение устройств (4 канала).
12
GROUND
Заземление
13
POWER
AC 100~240V
14
LINE IN
BNC вход для подключения аудио
15
CONTROLLER
PORT
Подключение клавиатуры управления, каскадного включения регистраторов.
