О Вашем проекторе
PУССКИЙ - 13
Подготовка

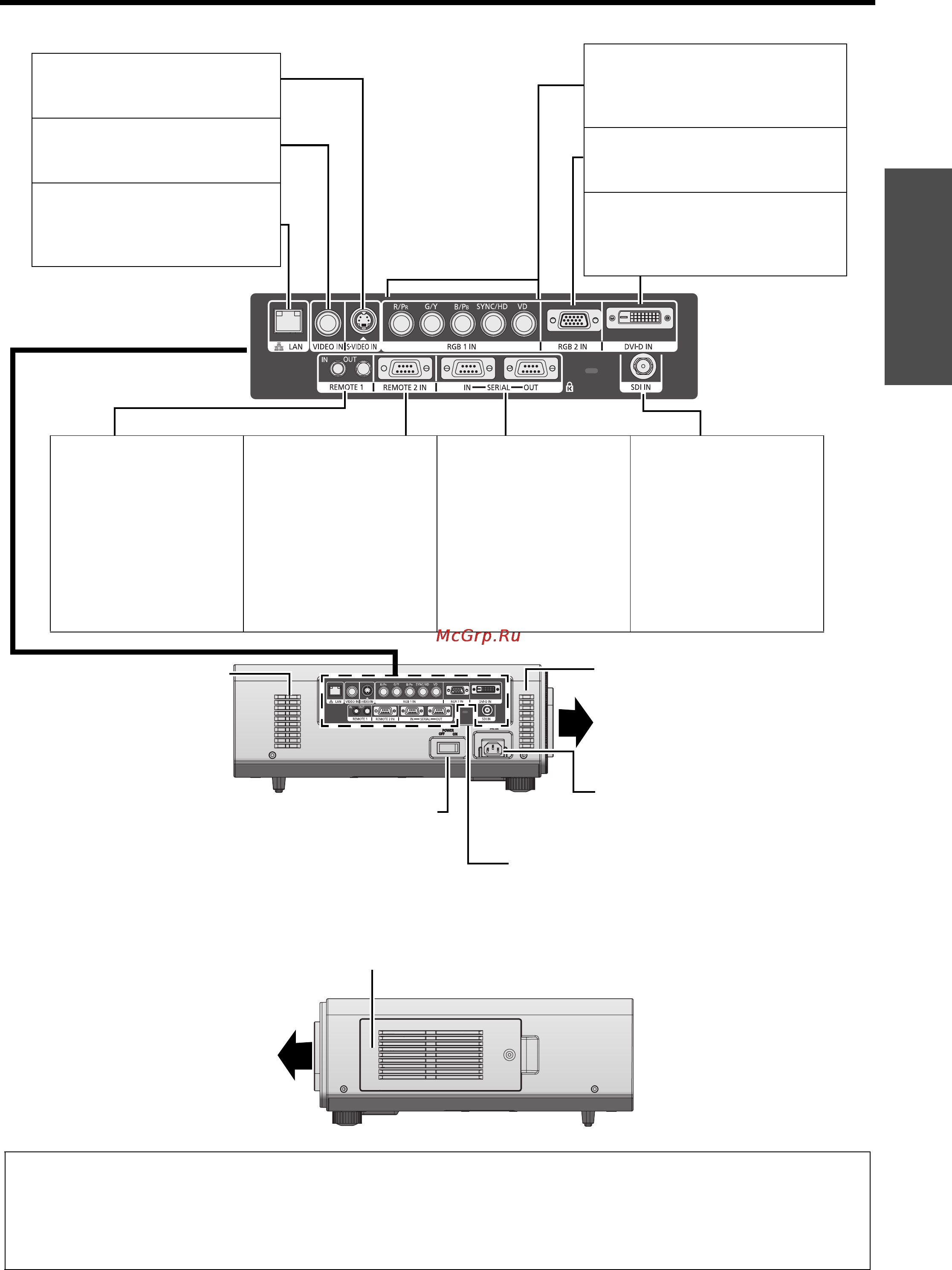

J Вид сбоку
ПРИМЕЧАНИЕ:
• Перед началом использования кнопок управления нажмите кнопку POWER на корпусе проектора рядом с гнездами.
• Не прикасайтесь голыми руками или какими-либо частями тела к разъему LAN во избежание разряда статического
электричества. Несоблюдение этого требования может привести к неисправностям. Не прикасайтесь к металлическим частям
разъема LAN или кабеля.
• Подключайте LAN только к оборудованию,
находящемуся внутри помещений.
Отсек самоочищающегося фильтра (ACF)
(страница 32)
Кнопка POWER
Включение и выключение проектора.
(страница 19)
AC IN гнездо
Для подключения шнура
электропитания к проектору.
(страница 19)
Воздухозаборное
отверстие
Воздухозаборное
отверстие
Блокировка
Для установки блокировки Kensington для
защиты проектора. Совместим с системой
безопасности Kensington MicroSaver.
S-VIDEO IN
Для подачи сигналов S-VIDEO.
(4-штырьковый Mini DIN)
VIDEO IN
Для подачи видеосигналов.
(BNC)
LAN
Разъем под кабель для
подключения к локальной сети.
(RJ-45)
RGB 1 IN
Для подачи сигналов RGB или
YP
BPR.
(3, 4 или 5-проводной BNC)
RGB 2 IN
Для подачи сигналов RGB или YPBPR.
(15-штырьковый охватывающий D-SUB)
DVI-D IN
Для подачи одинарных DVI-D
сигналов.
(24-штырьковый разъем DVI-D)
REMOTE 1 IN/OUT
При использовании в
системе двух или более
основных блоков их
подключение и
управление ими можно
осуществлять при помощи
кабеля дистанционного
управления.
(разъем M3)
REMOTE 2
Для подключения кабеля
от внешней цепи
управления.
(9-штырьковый
охватывающий D-SUB)
SERIAL IN/SERIAL OUT
Для подключения кабеля
RS-232C от компьютера/к
компьютеру.
SDI IN(только
PT-DZ6710E)
Для подключения кабеля
от компьютера.
(BNC)
