9.4 Информация по шине RS485

Параметры шины RS485

Согласно стандарту, шина RS485 являет полудуплексной шиной для передачи данных,

нагрузочное сопротивление 120 Ом. Максимальная нагрузка составляет 32 устройства (включая

главный контроллер управления шиной).

Дальность передачи для RS485.

При использовании витой пары 0,56 мм (24AWG) для передачи данных, максимальная длина

шины будет следующей:

Скорость

Длина, не более

2400 б/с

1800 м

4800 б/с

1200 м

9600 б/с

800 м

19200 б/с

600 м

Если использовать более тонкий кабель или устанавливать

оборудование в условиях сильных электромагнитных помех,

а также, если подключать большое количество

оборудования к шине, максимальная длина уменьшается и

наоборот.

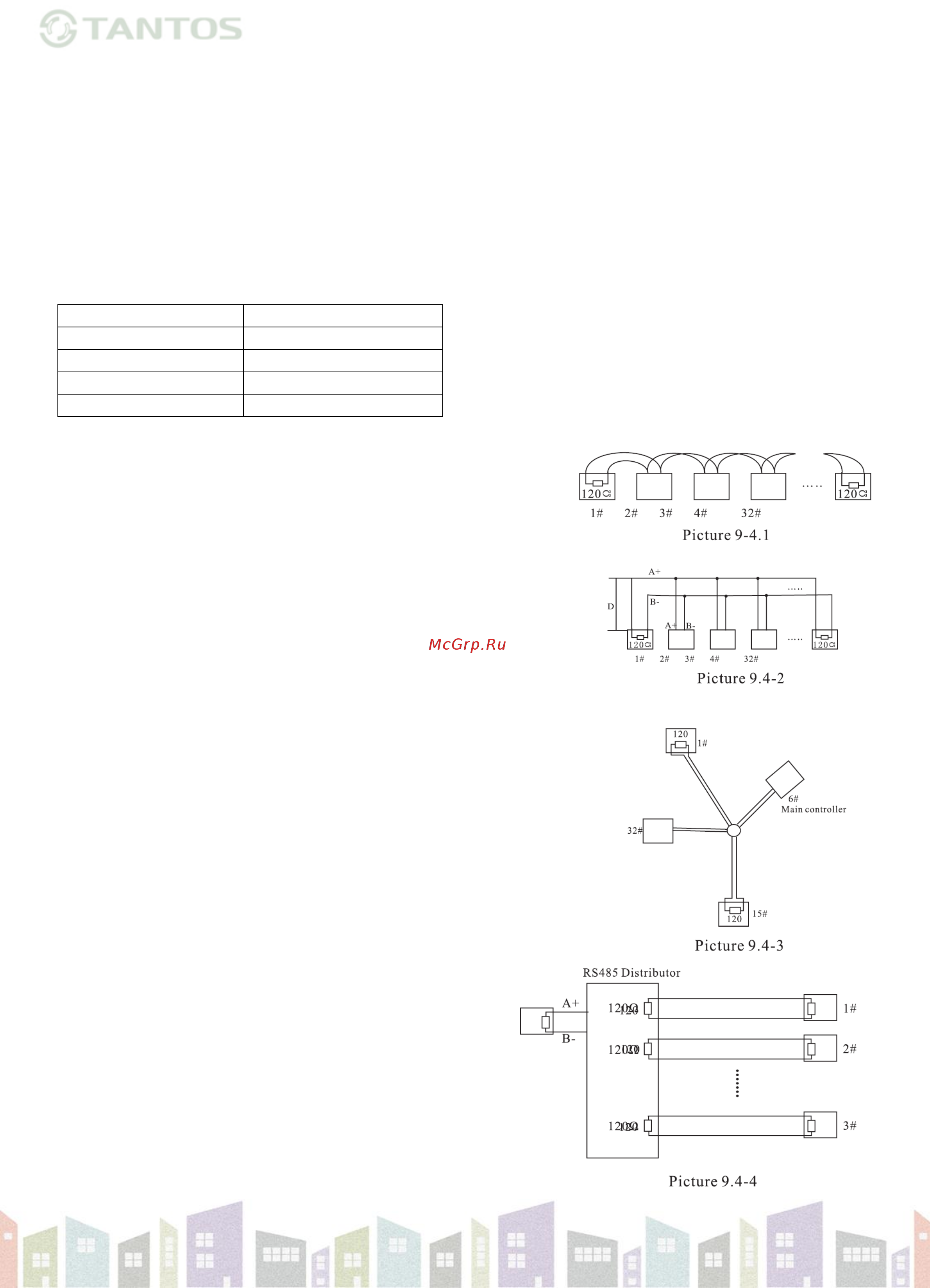

Подключение и нагрузочный резистор

Стандарт для RS485 требует топологии шины при

подключении оборудования. Также, должен быть

установлен нагрузочный резистор номиналом 120 Ом (как

показано на рис. 9.4-1). Схема подключения приведена на

рис. 9.4-2. D не должно превышать 7 м.

Возможные проблемы подключения

В некоторых случаях, требуется звездообразное подключение.

Нагрузочные резисторы должны быть подключены к устройствам

1 и 15, как показано на рис.9.4-3. Поскольку, такое подключение

не соответствует стандарту RS485, могут возникнуть

переотражения и искажения сигналов, особенно при длинных

линиях. Из-за этого, могут возникать сбои в управлении камеры

(не проходят команды управления или проходят частично).

В таких условиях, рекомендуется использовать дистрибьюторы

для шины RS485. Дистрибьютор позволяет

использовать звездообразное подключение, при

сохранении надежности передачи данных. Пример

такого подключения приведен на рис. 9.4-4.
